วิธีออกแบบสิ่งที่คุณสามารถผลิตได้จริง

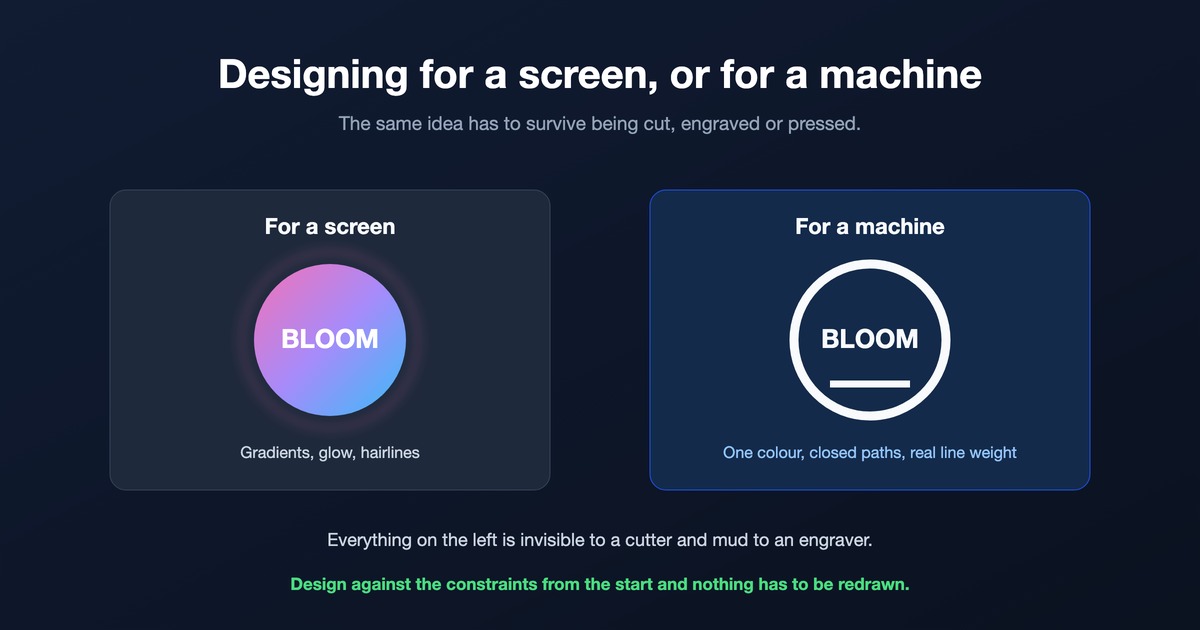

คำแนะนำด้านการออกแบบส่วนใหญ่สมมติว่าผลงานสุดท้ายจะปรากฏอยู่บนหน้าจอ แต่ถ้าชิ้นงานของคุณจะถูกตัด สลัก หรือกดขึ้นรูป กฎอีกชุดหนึ่งจะเข้ามาแทนที่ และกฎเหล่านี้เข้มงวดพอที่จะกำหนดทิศทางการออกแบบให้คุณเลยทีเดียว

นี่คือเวอร์ชันสรุปของกฎเหล่านั้น ตามด้วยลิงก์ไปยังคู่มือเฉพาะสำหรับสิ่งที่คุณกำลังจะทำจริง ๆ

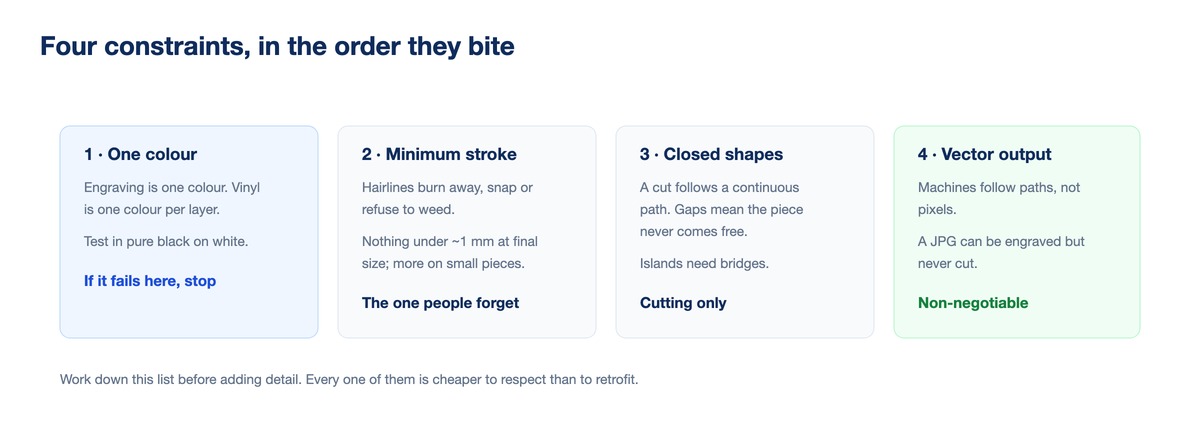

ข้อจำกัดการออกแบบ 4 ข้อที่กำหนดทุกอย่าง

ไล่ตามรายการนี้ก่อนเพิ่มรายละเอียดใด ๆ เพราะการทำตามตั้งแต่ต้นย่อมคุ้มค่ากว่าการแก้ไขภายหลังมากนัก

สีเดียว

งานสลักคือสีเดียว งานไวนิลคือหนึ่งสีต่อหนึ่งชั้น ลองแปลงงานเป็นขาวดำล้วนโดยไม่มีโทนเทา สิ่งใดที่หายไปแสดงว่าอาศัยสีในการสื่อสาร ไม่ใช่อาศัยการออกแบบ

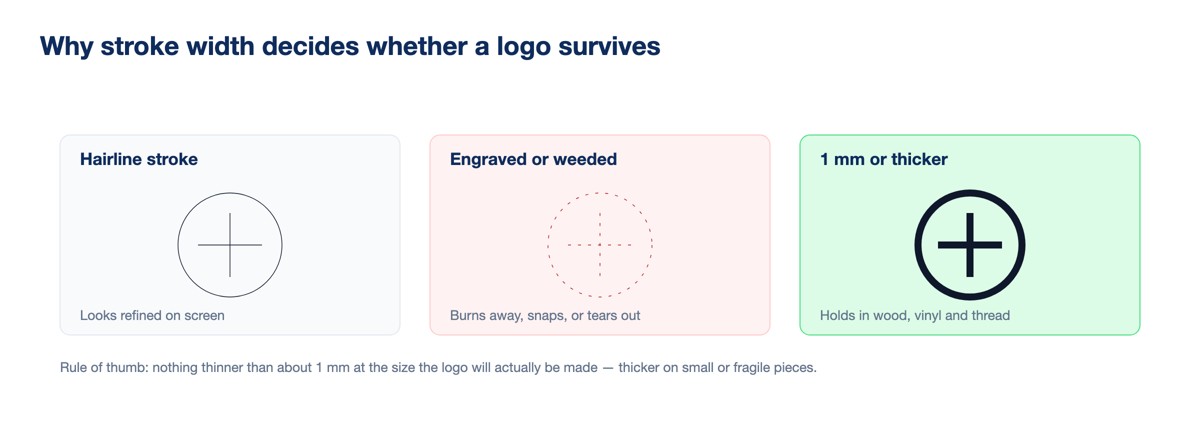

ความหนาเส้นขั้นต่ำ

เส้นบางเฉียบดูประณีตบนหน้าจอ แต่จะไหม้หายไปเมื่อใช้เลเซอร์ หักเมื่อตัด หรือลอกออกจากไวนิลไม่ได้ กฎที่ใช้งานได้จริงคือ ห้ามให้เส้นบางกว่าประมาณ 1 มม. ที่ขนาดจริง

รูปทรงปิด และไม่มีส่วนที่ลอยอิสระ

ถ้าจะตัดชิ้นงาน เส้นขอบต้องเป็นเส้นทางต่อเนื่องเส้นเดียว และส่วนใดก็ตามที่ไม่ได้เชื่อมติดกับส่วนอื่นจริง ๆ จะหลุดออกจากแผ่นวัสดุ สะพานเชื่อม (bridge) คือองค์ประกอบของการออกแบบ ไม่ใช่การแก้ไขทีหลัง

ไฟล์ผลลัพธ์แบบเวกเตอร์

เครื่องจักรเดินตามเส้นทาง (path) ไม่ใช่พิกเซล ภาพแรสเตอร์สามารถนำไปสลักได้ แต่ไม่มีทางนำไปตัดได้ — ดูเพิ่มเติมที่ ไฟล์เวกเตอร์คืออะไร และใช้ Image Vectorizer เมื่อคุณเริ่มต้นจากภาพถ่าย

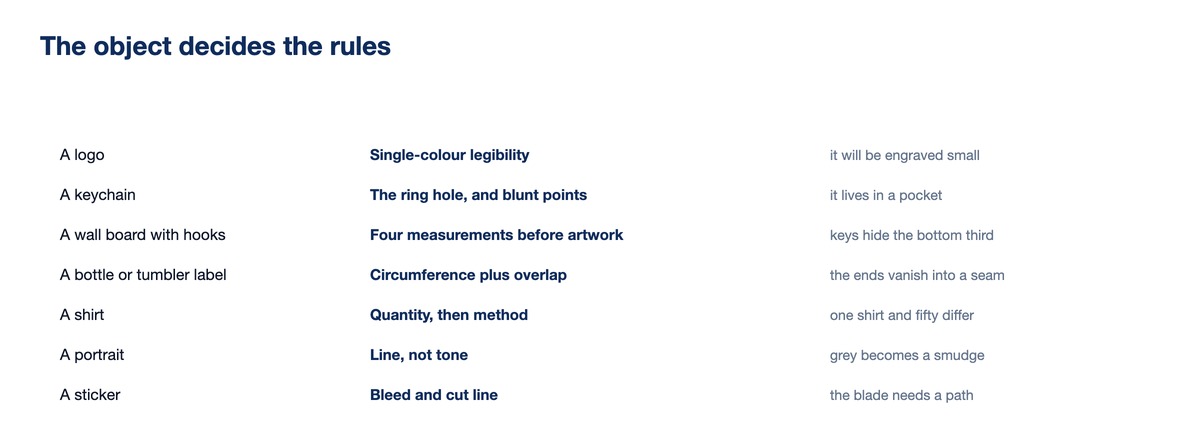

ออกแบบจากวัตถุ ไม่ใช่จากภาพ

วัตถุแต่ละชนิดมีข้อจำกัดเฉพาะตัวที่สำคัญกว่ารสนิยมส่วนตัว การรู้ว่าข้อจำกัดนั้นคืออะไรจะช่วยประหยัดเวลาได้มากที่สุด

คู่มือทั้งหมดเรียงตามลำดับเดียวกัน: โลโก้, พวงกุญแจ, ที่แขวนกุญแจ, ฉลากขวด, เสื้อยืด, ภาพร่างใบหน้า และ สติกเกอร์

อีก 4 คู่มือเฉพาะวัตถุที่นำข้อจำกัดเดียวกันนี้ไปใช้กับของจริง: การออกแบบที่คั่นหนังสือ, การออกแบบเสื้อฮู้ด, การออกแบบลายซ้ำไร้รอยต่อ และ การออกแบบกระจกสี

กระบวนการออกแบบที่ใช้ได้จริง

ขั้นตอนที่ 1 เขียนประโยคเดียว

บอกว่าชิ้นงานคืออะไร และความรู้สึกเดียวที่มันควรสื่อออกมา คำว่า “ทันสมัยและเรียบง่าย” ไม่ใช่โจทย์การออกแบบ เพราะมันไม่ได้ตัดตัวเลือกอะไรออกไปเลย

ขั้นตอนที่ 2 เลือกโครงสร้างก่อนเลือกสไตล์

ตราสัญลักษณ์ ตัวอักษรล้วน ภาพเงา หรือลายซ้ำ โครงสร้างจะเป็นตัวกำหนดทุกอย่างที่ตามมาในทางที่เป็นประโยชน์

สำหรับผู้ที่เพิ่งเริ่มต้นเรียนรู้พื้นฐาน การเลือกซอฟต์แวร์ออกแบบกราฟิกที่เหมาะกับผู้เริ่มต้นจะช่วยให้สร้างรูปทรง ปรับเลย์เอาต์ และเตรียมอาร์ตเวิร์กได้ง่ายขึ้น ก่อนที่จะไปถึงไฟล์สำหรับการผลิตขั้นสุดท้าย

ขั้นตอนที่ 3 วาดเป็นภาพขาวดำ

อดใจไม่ใส่สีจนกว่ารูปทรงจะใช้งานได้โดยไม่ต้องพึ่งสี

ขั้นตอนที่ 4 ตั้งค่าเอกสารเป็นขนาดจริงแล้วดูอีกครั้ง

รายละเอียดที่มองไม่เห็นเมื่อขนาด 25 มม. คือรายละเอียดที่ควรตัดออกตั้งแต่ตอนนี้

ขั้นตอนที่ 5 ทำชิ้นทดสอบ

ชิ้นงานทดสอบตอบคำถามที่การจ้องหน้าจอนานแค่ไหนก็ตอบไม่ได้

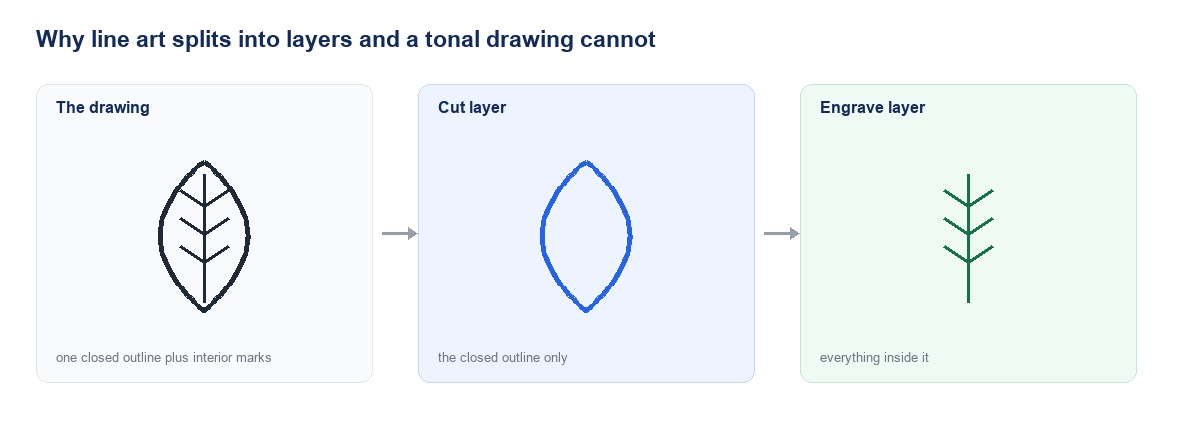

เลเยอร์ตัดและเลเยอร์สลัก: จุดที่การออกแบบมาบรรจบกับเครื่องจักร

อีกสิ่งหนึ่งที่แยกอาร์ตเวิร์กออกจากไฟล์ทั่วไป คือเครื่องจักรต้องรู้ว่าเส้นไหนคือเส้นตัด และเส้นไหนคือเส้นสลัก

เส้นขอบกลายเป็นเลเยอร์ตัด รายละเอียดภายในกลายเป็นเลเยอร์สลัก การแยกแบบนี้ทำได้ง่ายมากกับงานลายเส้น แต่เป็นไปไม่ได้เลยกับภาพโทนสี นี่คือเหตุผลเชิงปฏิบัติที่งานลายเส้นครองพื้นที่ในการออกแบบของเหล่านักประดิษฐ์

อ่านเพิ่มเติมเกี่ยวกับรูปแบบนี้ได้ใน ลายเส้นคืออะไร

ใช้ AI โดยไม่ต้องเจอไฟล์ดีไซน์ที่ใช้งานจริงไม่ได้

เราลองทำแบบนี้ซ้ำแล้วซ้ำเล่าสำหรับคู่มือของเราเอง ไม่ใช่แค่ในทางทฤษฎี และรูปแบบที่พบก็สม่ำเสมอพอที่จะบอกไว้ตรงนี้

ระบุข้อจำกัด ไม่ใช่บรรยากาศ

การพิมพ์ว่า “โลโก้กาแฟที่สวยงาม” จะได้ผลลัพธ์เป็นการไล่เฉดสี เงานุ่ม ๆ และเส้นบางเฉียบ แต่ถ้าขอเป็นลายเส้นสีเดียวไม่มีการไล่เฉดสี เหมาะสำหรับงานสลัก จะได้ผลลัพธ์ที่นำไปตัดได้จริง

ระบุขนาด แล้วห้ามใส่ป้ายกำกับตัวเลข

ในการทดลองครั้งหนึ่งของเรา การระบุขนาดทำให้โมเดลวาดตัวเลขขนาดนั้นลงไปด้วย อาร์ตเวิร์กที่ได้มาพร้อมกับคำว่า “300 mm” และเส้นชี้ตำแหน่งเป็นส่วนหนึ่งของดีไซน์ ควรเพิ่มเงื่อนไขว่าอาร์ตเวิร์กต้องไม่มีเส้นบอกขนาดหรือข้อความระบุหน่วยวัดใด ๆ

มองหาสิ่งที่คุณไม่ได้ขอให้ใส่เข้ามา

อาร์ตเวิร์กงานฝีมือที่สร้างจาก AI มักมีรายละเอียดเสริมที่ไม่ได้ร้องขอติดมาด้วยเสมอ — คำอธิบายภาพ พื้นหลัง เงาตกกระทบ ตัวอักษรที่ติดกัน ไม่มีสิ่งใดควรอยู่บนเลเยอร์ตัดหรือเลเยอร์สลัก

ตรวจสอบผลลัพธ์เทียบกับกฎของคุณเองเสมอ

ในการทดลองออกแบบพวงกุญแจ 4 แบบ มี 3 แบบที่พร้อมตัดได้ทันที และอีก 1 แบบมีปลายเรียวแหลมที่เสี่ยงหัก นี่ถือเป็นอัตราความสำเร็จที่ดี แต่ก็ยังไม่ใช่เหตุผลให้ข้ามขั้นตอนการตรวจสอบ

ตัวอย่างการใช้งานจริงพร้อมพรอมต์ที่ใช้จริง อยู่ใน คู่มือแมนดาลา และ คู่มือภาพเงา

ข้อผิดพลาดในการออกแบบที่ทำให้เสียวัสดุ

ออกแบบที่ขนาดแสดงผลบนหน้าจอ

ชิ้นงานที่ออกมาแล้วน่าผิดหวังเกือบทุกชิ้น ล้วนผ่านการอนุมัติบนหน้าจอมอนิเตอร์มาก่อน

พึ่งพาสีมากเกินไป

ถ้าดีไซน์ต้องใช้โทนสีที่ใกล้เคียงกันสองโทนวางเคียงกัน แสดงว่ายังไม่มีโครงสร้างที่ชัดเจน

ใช้รายละเอียดปลีกย่อยแทนรูปทรงที่ดี

รายละเอียดปลีกย่อยคือสิ่งแรกที่เครื่องจักรจะตัดทิ้งไป

ลืมจุดยึดติดตั้ง

รู ตะขอ ห่วง และตะเข็บ ล้วนเป็นส่วนหนึ่งของการออกแบบ ไม่ใช่สิ่งที่คิดเพิ่มทีหลัง

ส่งไฟล์แรสเตอร์ไปให้เครื่องตัด

เครื่องตัดไม่สามารถเดินตามพิกเซลได้ และไม่มีการตั้งค่าใดจะเปลี่ยนความจริงข้อนี้ได้

สรุป

การออกแบบสำหรับสิ่งที่จะถูกผลิตขึ้นจริง ส่วนใหญ่คือการตัดทอน: สีเดียว น้ำหนักเส้นที่ใช้งานได้จริง เส้นทางปิด และไฟล์เวกเตอร์ สิ่งที่เหลือรอดจากกระบวนการนี้มักแข็งแกร่งกว่าจุดเริ่มต้นเสมอ

จากนั้นปล่อยให้วัตถุเป็นผู้กำหนดกฎข้อสุดท้าย — รูห่วง ตะเข็บ แนวตะขอ จำนวนการผลิต — แล้วออกแบบโดยคำนึงถึงสิ่งนั้นอย่างตั้งใจ

และไม่ว่าอาร์ตเวิร์กจะถูกสร้างขึ้นด้วยวิธีใด รวมถึง AI ก็ตาม ให้ตรวจสอบกับข้อจำกัดของคุณเองเสมอ ก่อนที่จะนำไปผลิตจริงบนวัสดุ
