Soccer Flipper – mechaniczna gra stołowa o futbolu amerykańskim
Back to School 2026 Contest
Instrukcja
Informacja
Odłóż telefon, zabierz przyjaciela i zagrajmy razem w prawdziwą grę. Ten Soccer Flipper został stworzony do szybkiej, praktycznej zabawy poza ekranem. Jest to w pełni grywalna gra piłkarska wykonana z laserowo ciętego MDF, sklejki i przezroczystego akrylu.
Trójwarstwowa konstrukcja oddziela pole gry, mechanizm i osłonę ochronną. Sprężyny i ruchome części tworzą mechanizm flippera — bez elektroniki.
Oto post na Instagramie:
https://www.instagram.com/p/DbI_xoYAtYS/
Instrukcja
Krok1: 👀 Pierwsze przemyślenia i materiały
The Soccer Flipper zbudowany jest z trzech warstw funkcjonalnych:
- 🟢 Na dnie: MDF pokryty na zielono z białym grawerem
- ⚙️ Środek: Sklejka zawierająca kompletny mechanizm< li data-start="754" data-end="921"> 🔵 Góra: MDF pokryty niebieską powłoką i
Akryl chroni pole gry, jednocześnie utrzymując widoczność gry.
Materiały
🟢 3 mm zielono pokryte MDF
🧱 5 mm sklejka
🔵 3 mm niebiesko pokryte MDF
🟤 3 mm drewniane patyczki
🔍 3 mm przezroczysty akryl🌀
Małe sprężyny
⚪ 3mm stalowa kula
🧴 Klej<
Krok2: 📐 Przygotowanie projektu

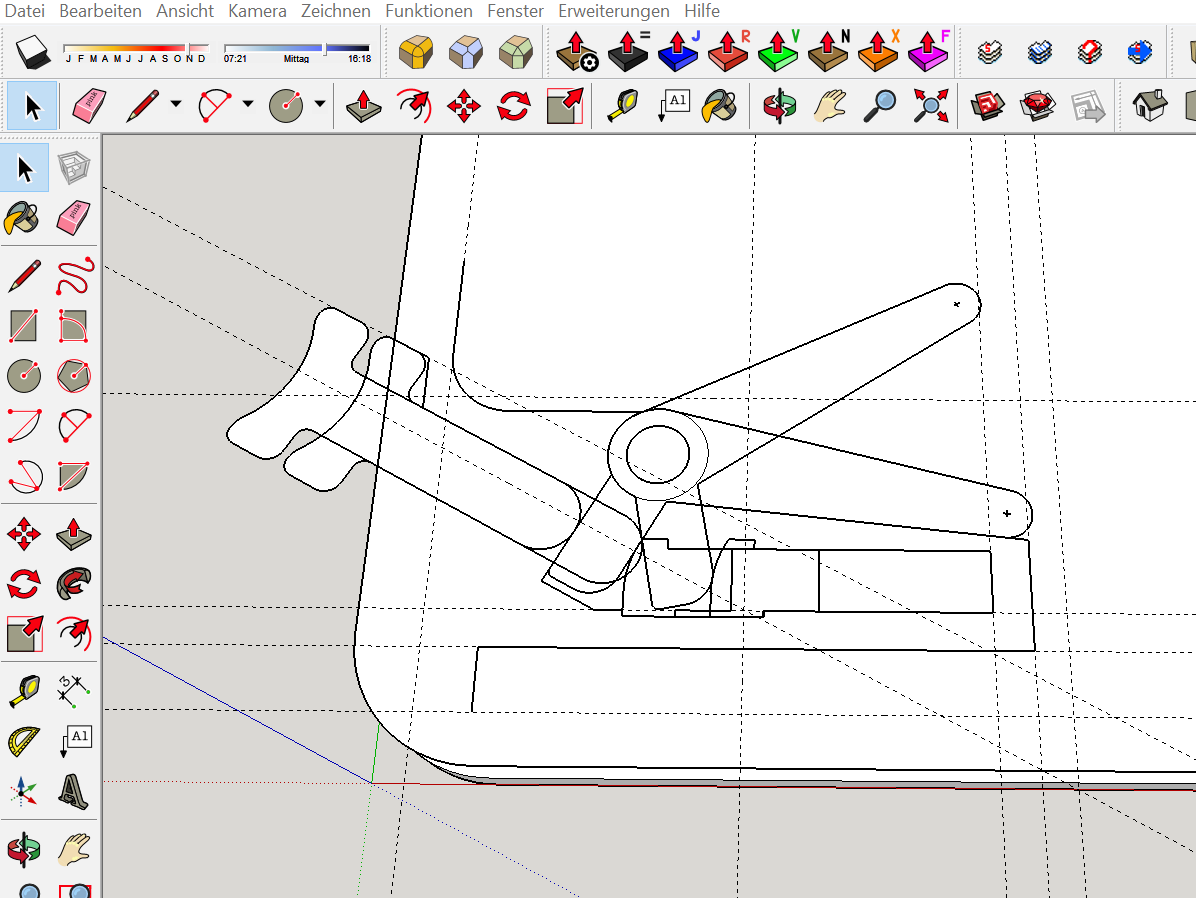

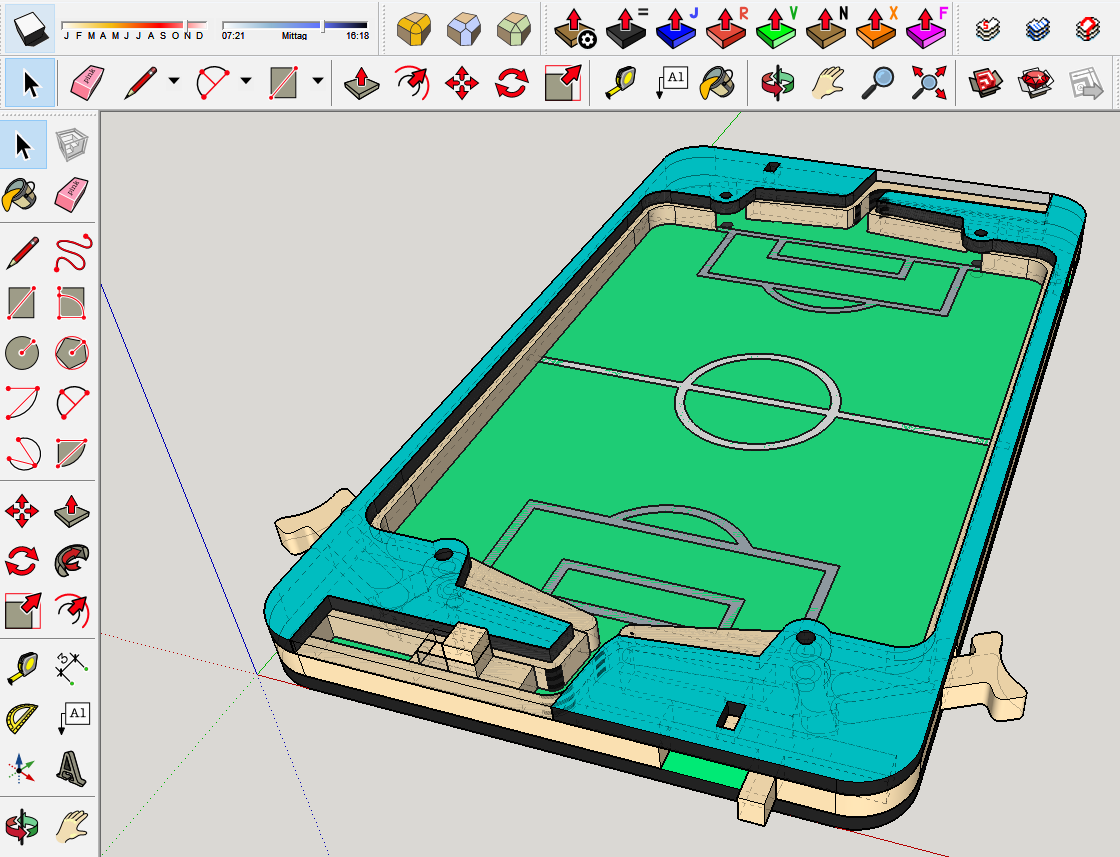

Do projektu tego 3-warstwowego piłkarskiego flippera użyłem Sketchupa.
Jeśli chodzi o mechanikę, poświęciłem czas na sprawdzenie każdego ruchu w oprogramowaniu przed wygenerowaniem plików wyjściowych.
Jeśli chcesz zaprojektować coś takiego samodzielnie, prawdopodobnie chcesz dxf lub svg jako plik wyjściowy. Sketchup potrafi generować pliki dxf.

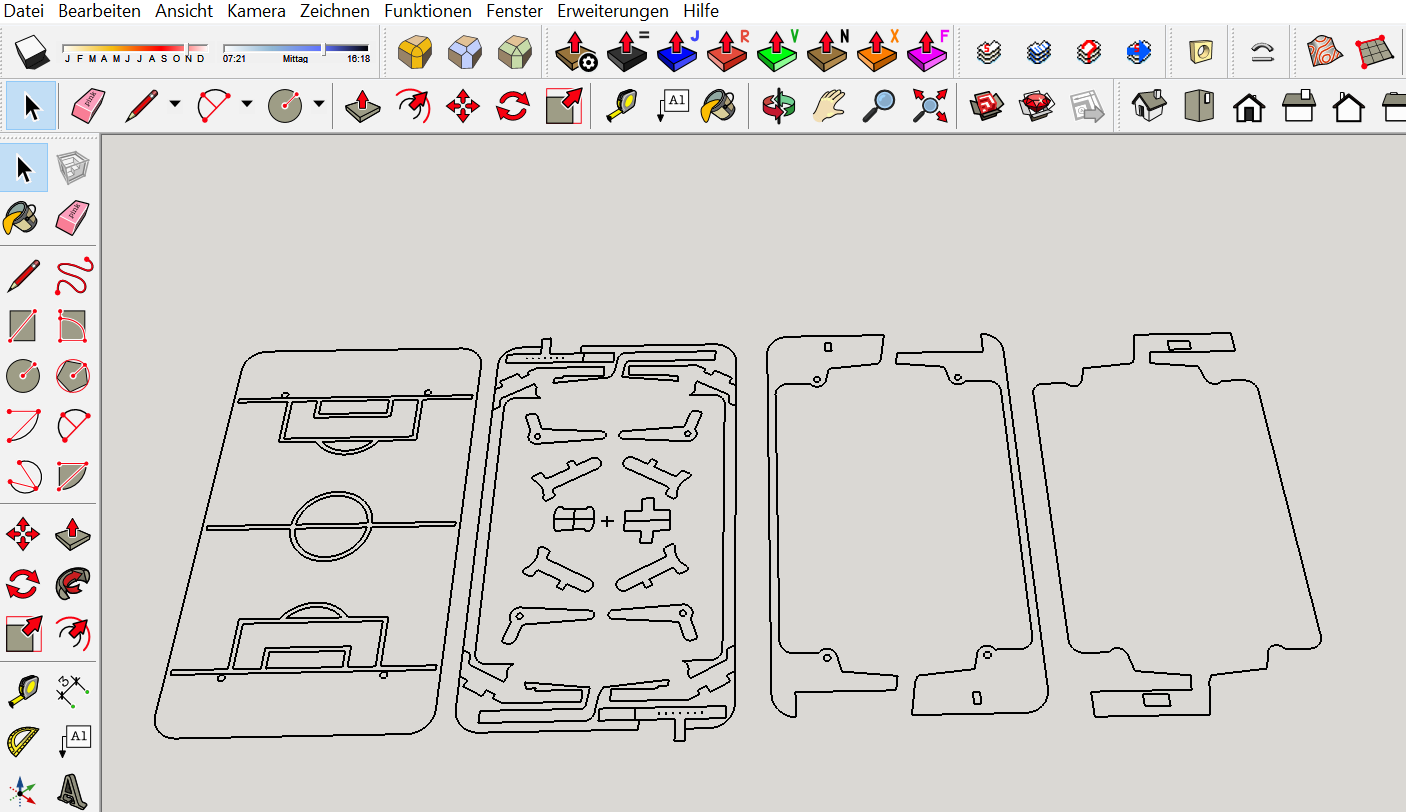

Rozdziel pliki według materiału i grubości:
- ✏️ Grawerowanie pola gry< li data-start="521" data-end="671"> 🟢 Zielona baza MDF<li data-start="521" data-end="671"> 🧱 5 mm rama i części mechanizmu ze sklejki
- 🔵 Niebieska górna ramka MDF
- 🔍 przezroczysta akrylowa okładka
Sprawdź wszystkie wymiary i przesunięte odstępy przed cięciem laserowym!
Krok3: 🔥 Cięcie laserowe i grawerowanie
Użyj 3 pilników do grawerowania:
🔵🟢 3mm niebiesko-zielonego MDF (ustawienie 1: cięcie, ustawianie 2:grawerowanie)
🧱 5mm sklejka (ustawienie 3: cięcie, ustawianie 4:grawerowanie)
🔍 3mm akryl (ustawianie 5: cięcie)

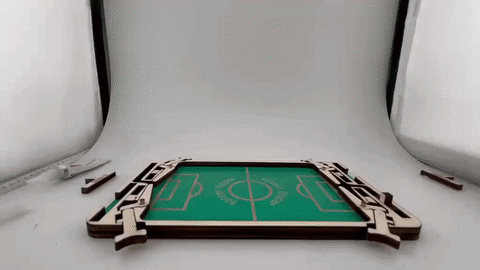

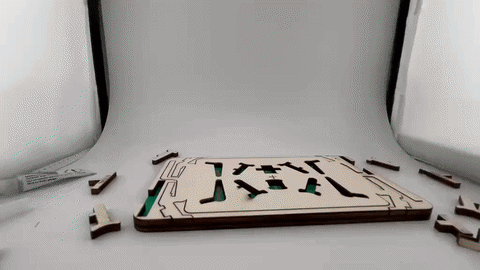

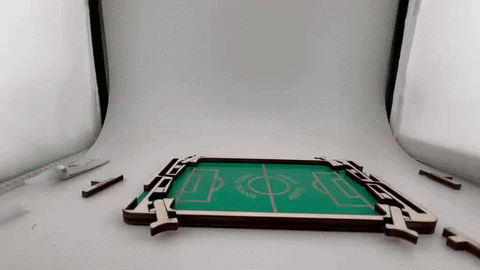

Krok4: 🧩 Zgromadzenie
Złóż grę w czterech etapach:
⚽ Zainstaluj flippery.
🌀 Dodaj sprężyny i pozostałe ruchome części.
🔵 Wykończ niebieską ramą MDF i przezroczystymi akrylowymi osłonami.
Sprawdź mechanizm po etapie 2-4 i upewnij się, że wszystkie części poruszają się swobodnie.
Nie zapomnij dodać stalowej kulki (3mm) przed przyklejeniem akrylowej części!
Krok5: 🏆 Jak grać i ostateczny wynik
Wprowadź piłkę przez rampę wejściową.
Użyj zewnętrznych przycisków, aby aktywować flippery, utrzymać ruch piłki i zdobywać bramkę przeciwnika. Suwaki małych punktów mogą być używane do zapisywania każdego gola.
Gotowy Soccer Flipper łączy:
- 🔥 Cięcie laserowe i grawerowanie
- 🧱 Wiele materiałów i grubości
- ⚙️ W pełni mechaniczny mechanizm
- 🌀 Sprężyny i ruchome części
- 🔍 Przezroczysta ochronna osłona
- ⚽ Grywalna gra stołowa piłka
Nie są potrzebne elektryczność ani baterie.
Graj w tę grę zamiast ciągle korzystać z telefonu! Znajdź kogoś do tej gry dla dwóch graczy i ciesz się zabawnym piłkarskim flipperem!

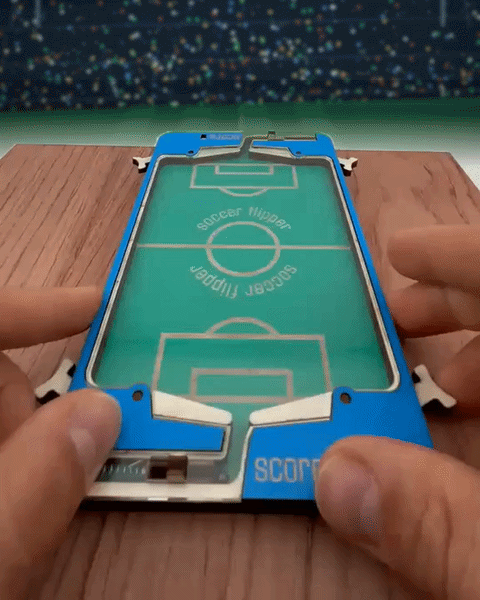

🎬 Media: Ostatni GIF z rozgrywki pokazujący Soccer Flipper w akcji.
