Valise transformateur de café

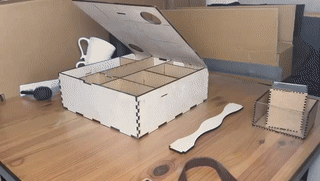

Voici une première impression de la valise à café transformatrice fonctionnelle :

La première étape dans mes nouveaux projets est toujours la conception. J’utilise Sketchup Make pour ça et je recommande vivement le programme à tout le monde !
La partie la plus difficile a été de concevoir la table pliante en bois flexible. Mais après quelques tentatives et des tests de coupes, j’ai obtenu un résultat solide.
Essayez simplement le design et, surtout, continuez à tester les assemblages avec des motifs dans le bois ou des éléments comme la courbure du bois.

Puisqu’on m’a posé la question dans les commentaires et parce que je pense que cela peut servir à créer de magnifiques motifs, voici quelques conseils pour créer la partie flexible dans le bois ! L’image montre les dimensions que j’utilise, qui se sont révélées efficaces aussi bien en contreplaqué de 3 mm qu’en 5 mm.
La longueur des lignes peut être ajustée ou alignée avec le design de la cible. Par exemple, si vous voulez créer une courbe de 50 mm de large, raccourcez les lignes pour que la ligne courte (1,1 mm sur l’image) soit à nouveau de chaque côté et placez deux lignes entre elles, chacune espacée de 2 mm.
Le nombre de lignes alignées est déterminé par le rayon désiré. Des rayons minimums de 10 à 12 mm sont possibles ici (sinon le bois sera soumis à trop de contraintes).
Avec un rayon de 20 mm, vous calculez la longueur du quart de cercle et faites le nombre correspondant de lignes consécutives. Et IMPORTANT : Toujours alterner, comme montré sur l’image
!

Une fois que vous avez découpé les limes 5 mm avec les réglages ci-dessus, vous pouvez déjà commencer par l’assemblage de la boîte extérieure !

Le plus sympa, c’est que même si la boîte a 6 côtés, il ne faut que 5 pièces !

1. Posez le dossier sur la table et placez les murs latéraux à droite et à gauche ainsi que le mur plus petit en dessous.
2. Commencez par un côté et appuyez doucement contre la paroi arrière avant de taper doucement avec un marteau.
3. Faire de même avec les deux autres côtés individuels. Maintenant, vous pouvez tout réunir un peu plus fort ; Les pièces sont conçues pour s’assembler fermement.

4. Enfin, le couvercle avant peut être fixé en haut, à nouveau à l’aide du marteau si nécessaire. Le texte doit bien sûr être orienté vers l’extérieur !

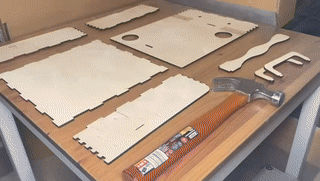

Je vais vous montrer comment assembler la partie extérieure dans le GIF suivant :

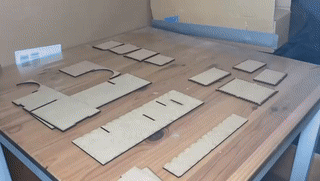

Une fois que vous avez découpé les fichiers 3 mm avec les réglages ci-dessus, il faut les assembler comme montré sur la photo. Je vais vous montrer les étapes pour cela dans le GIF suivant :

L’étape suivante est d’assembler les cartons. Bien sûr, vous pouvez remplir les cartons avec ce que vous voulez, mais les grains de café et les snacks sont idéaux ! Pour les assembler, il vous faudra bien sûr les deux façades en acrylique.

Si vous n’avez pas de laser capable de couper à travers l’acrylique, remplacez simplement les pièces acryliques par des pièces en bois !

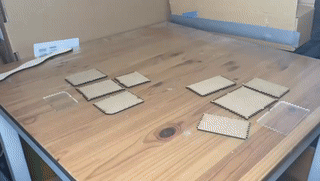

Selon l’épaisseur du matériau, il faudra peut-être utiliser un peu de colle (par exemple, de la superglue) pour les boîtes. Voici un GIF montrant comment les assembler :

Enfin, il reste quelques petits détails : installer les boîtes (l’intérieur peut simplement être glissé dans la boîte extérieure après l’assemblage) et l’élastique qui maintiendra la valise fermée ! Voici le lien :

BIG-SAM - 1 mètre Gummiband/Gummilitze - 20mm breit - über 20 Auswahl (Braun) : Amazon.de : Küche, Haushalt & Wohnen

Enfin, voici le GIF pour installer le bracelet et remplir la valise :

Amusez-vous bien avec ce projet ! Si vous avez des questions, n’hésitez pas à commenter !
