컷터블 2D 애니매트로닉 악어 디자인

정보

      헤드 앤 조 (서보 제어, 시장 준비 설계)
다층 구조: 머리는 쌓을 수 있는 맞물림 판을 사용해 현실적이면서도 제작 가능한 블록 구조를 만들어야 합니다. 외부 레이어에는 정교한 악어 모양을 연출하기 위해 각인 텍스처가 포함되어야 합니다.
턱 관절: 하악은 서보로 작동되어야 하며, 자연스러운 열과 닫힘을 가능하게 하기 위해 정밀하게 위치한 힌지 피벗이 있어야 합니다. 미리 컷된 슬롯은 서보 부착이 안전하게 이루어지고, 원활한 움직임을 위한 링크 로드 공간이 있어야 합니다.
사전 장착된 서보 마운트: 헤드에는 SG90, MG995 또는 동등한 서보용 컷아웃이 있어 설치와 배선이 용이해야 합니다.
2. 생산 효율성을 위한 모듈러 바디
분할 및 쌓을 수 있는 디자인: 악어 몸통은 겹겹이 맞물리는 판으로 설계되어 단단하면서도 가벼운 구조를 유지해야 합니다.
통합 배선 채널: 각 내부 패널에는 서보 케이블을 깔끔하게 배선할 수 있는 컷아웃이 포함되어야 하며, 이는 외부 배선의 혼란을 방지해야 합니다.
장착 브래킷: 모든 서보는 미리 잘라진 강화 슬롯 안에 장착해야 하며, 내구성과 교체 용이성을 보장합니다.
3. 다리 메커니즘 (서보 구동, 대량 생산 준비)
하퇴 윗부분: 상다리는 현실감을 위해 각도를 맞춰야 하며, 자연스러운 보행 움직임을 위해 엉덩이 관절의 피벗 지점에 맞춰야 합니다.
하퇴부 구간: 무릎 부분에 경첩이 있어 현실적인 보행 주기를 돕습니다. 원활한 자동 이동을 위해 미리 잘린 서보 슬롯을 배치해야 합니다.
발: 발에는 안정성을 위해 컷아웃 슬롯이 있어야 하며, 이를 통해 걷는 동안 안전한 지면과 접촉할 수 있습니다.
4. 꼬리 (분할 및 서보 제어, 생산 최적화)
맞물리는 꼬리 세그먼트: 꼬리는 네 개의 독립적인 맞물린 부분으로 구성되어야 하며, 피벗 조인트로 연결되어 원활한 움직임을 가능하게 해야 합니다.
서보 제어 베이스: 꼬리 밑부분에 서보가 있어 좌우 관절 조작이 가능해 현실감을 높입니다.
5. 소비자용 정밀 조립 및 장착
자동 잠금 탭 및 슬롯 시스템: 각 부품은 과도한 힘이나 접착제 없이 정확하고 견고한 조립을 보장하도록 설계되어야 합니다.
볼트 및 서보용 사전 드릴링 구멍: 모든 힌지와 움직임 지점은 M3 나사와 락너트용으로 설계되어 조립이 안전하고 조절 가능하도록 해야 합니다.
폭발 뷰 및 번호 라벨: AI는 각 부품에 직관적인 고객 경험을 위해 포괄적인 폭발 조립 도면을 생성하여 라벨을 붙여야 합니다.
6. 재료 및 레이저 절단 최적화
두께 고려사항: 설계는 4mm-6mm 합판 또는 아크릴을 기준으로 제작되어야 하며, 완벽한 맞춤을 위해 +0.2mm 커프 오차를 추가해야 합니다.
효율적인 레이저 절단 배치: 부품은 재료 낭비를 최소화하여 생산 비용을 최적화하면서도 강도를 유지해야 합니다.
🔹 1. 머리와 턱 (서보 제어)
✅ 리얼리즘을 위해 세밀하고 층층이 쌓인 구조를 제공하면서도 레이저 컷이 가능합니다.
✅ 서보 구동 턱 관절과 정밀한 피벗 포인트.
✅ 겹쳐진 패널을 통해 현실적인 텍스처링이 구현되었습니다.

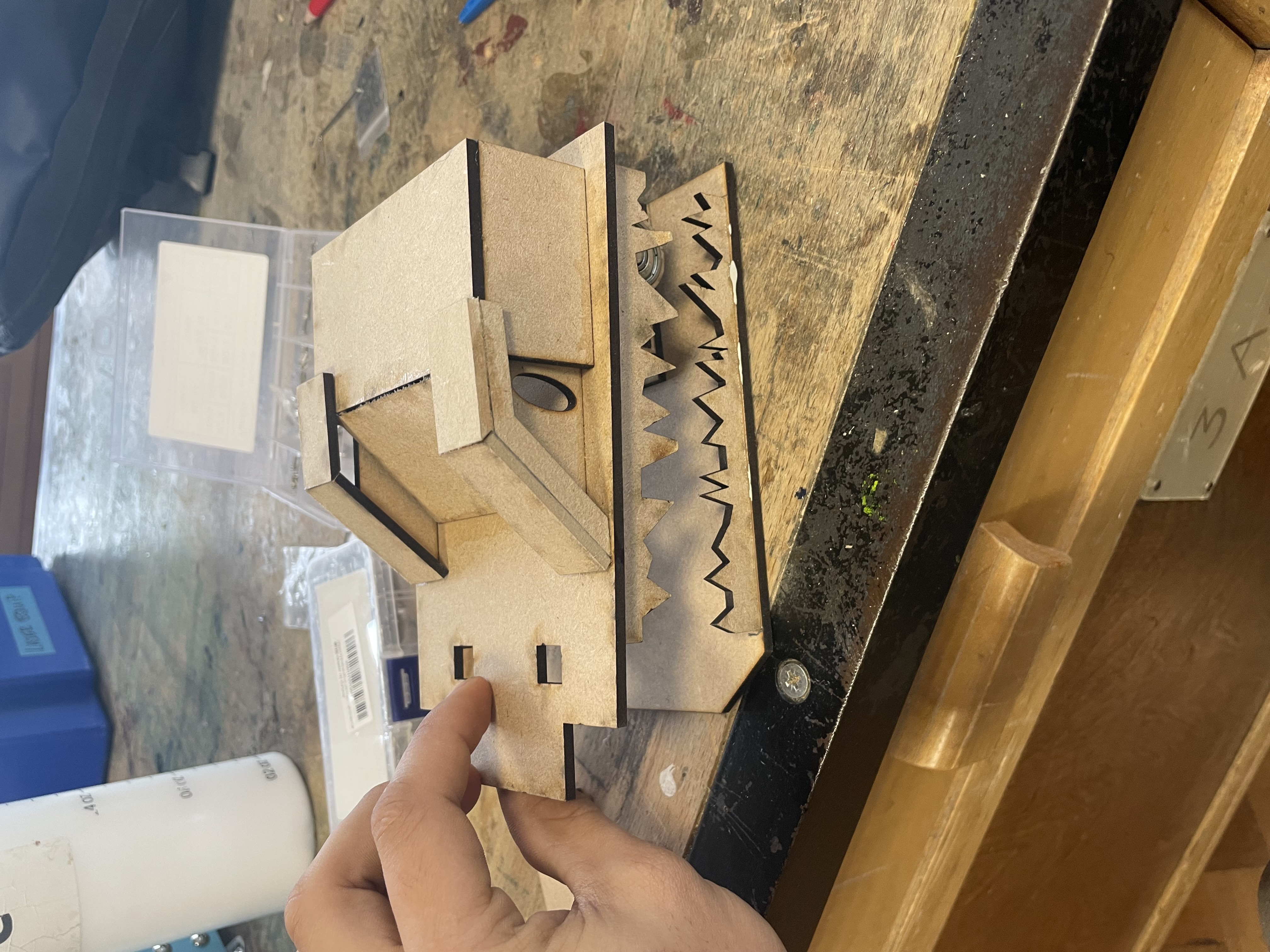

🔸 1.1 헤드 구조 (다층, 스택 가능)
형태: 맞물리는 다각형 층들이 3D 블록형 악어 해골을 형성합니다.
조각들:
기초층: 구조적 지지.
텍스처 레이어 (x2): 현실적인 악어 비늘 패턴을 추가합니다.
내부 프레임: 서보를 단단히 고정합니다.
크기:
앞면 너비: 10cm
등 폭: 15cm
길이: 20cm
특징:
✅ 턱 움직임을 쉽게 제어할 수 있도록 내부에 서보 장착 브래킷이 포함되어 있습니다.
✅ 경첩은 설계에 미리 잘려 있어 정확한 관절 기능을 제공합니다.
✅ 레이어드 디자인은 깊이를 제공하면서도 레이저 절단 가능성을 유지합니다.
🔸 1.2 턱 시스템 (서보 제어)
형태: 서보 구동 경첩이 있는 다층 맞물림 구조.
조각들:
턱 베이스 플레이트: 핵심 구조 기초.
턱 측면 패널 (x2): 힌지 영역을 보강합니다.
턱 텍스처 플레이트: 비늘 같은 디테일을 추가합니다.
크기:
앞 너비: 9cm
등 너비: 14cm
길이: 18cm
서보 통합:
✅ 경첩 움직임을 위한 피벗 구멍은 자연스러운 개폐를 가능하게 합니다.
✅ 서보 암을 위한 컷아웃과 제어된 움직임을 위한 링크 로드.
🔸 1.3 사이드 패널 (x2)
형태: 경첩 슬롯이 있는 삼각형 프로파일.
크기:
밑부분: 12cm
키: 14cm
특징:
✅ 턱 경첩과 마운트 포인트를 고정하세요.
✅ 서보 배선용 패스스루 슬롯.
🔹 2. 차체 프레임 (모듈러, 서보 준비)
✅ 분할된 구조는 강도와 조립의 용이성을 보장합니다.
✅ 주요 관절 부위에 미리 라우팅된 서보 슬롯.
✅ 강성을 위해 맞물리는 판이 장착된 보강 설계.

🔸 2.1 주요 구조체 (분할형, 맞물림)
형태: 3D 상자 형태의 해골을 이루는 대형 레이저 절단 가능한 맞물림 패널.
조각들:
코어 프레임 조각 (x4)
보강 유리
