電視遙控器座

教程
TVremoteholder.xcs
TVremoteholder
.xcs
應用場景
激光加工 (35min)
機器與模組
xTool D1 Pro
5W
使用的材料
4毫米中密度纖維板
gift
246
3543

資訊

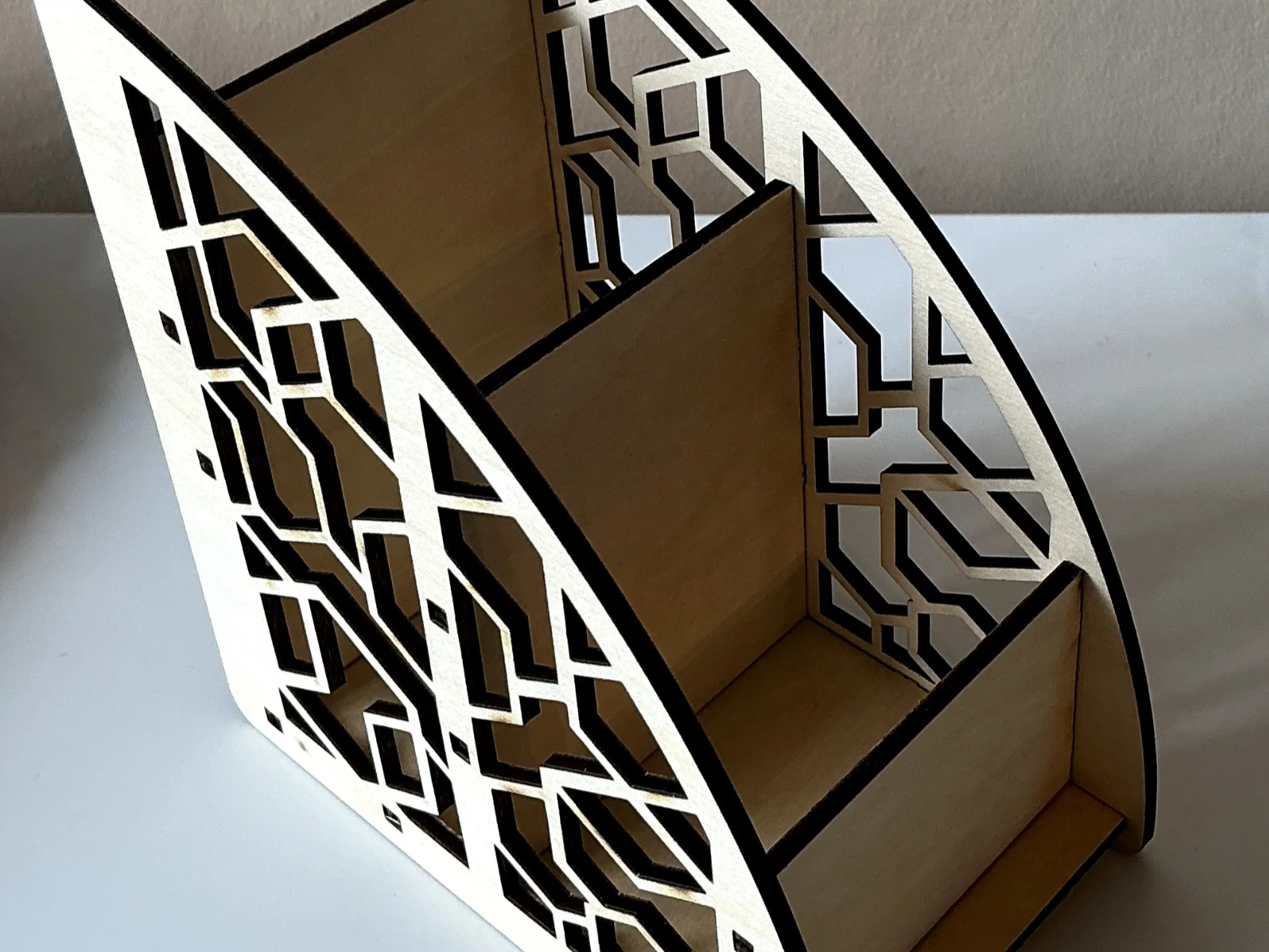

      遙控器很容易遺失,且損壞後更換費用昂貴,因此有個存放和整理的地方非常實用。這個收納盒可以放三個不同尺寸的遙控器,且斜角設計讓前方區域的小型遙控器也能輕鬆取用。


教程

1

步驟1: 設計

電視遙控器座 instruction: step 1 - 設計
預覽

遙控器支架的設計簡單卻實用,包含兩個帶有遙控雕刻的側板、一個底部部分,以及四個內部部分,將空間分成三個區域。

2

步驟2: 切割設定

這些是用 xTool D1 Pro 5w 雷射切割 4mm MDF 的設定。

大多數 4mm 材料應該可以用這些設定切割,但需要調整以配合其他雷射機器使用。

3

步驟3: 樂譜與雕刻設定

電視遙控器座 instruction: step 3 - 樂譜與雕刻設定
預覽

側面的遙控輪廓有刻痕,部分按鍵則刻有雕刻以突出並增加對比。

4

步驟4: 組裝

電視遙控器座 instruction: step 4 - 組裝
預覽

這個收納盒組裝簡單,所有零件應該能緊密地卡在一起,不需要膠水,但如果需要,也可以用膠水來增加強度。
