Birdnet, nhận dạng bài hát Bird trực tiếp, #1PercentMakerChallenge.
Hướng dẫn
6d2741679c09243d
.jpg
Hiển thị thêm 7
617
Thông tin
Đây là một phần của hệ thống phát hiện và nhận dạng chim bằng tiếng hót của chúng. Bảng mạch PCB và vỏ kim loại khắc bằng laser xtool.
Thêm chi tiết và tệp trên GitHub của tôi: https://github.com/lhanneus/bird_ai_pcb
Hướng dẫn
1
Bước1: Phay vật liệu FR1
Xem trước
Xem trước
Xem trước
Phay vật liệu FR1 bằng CNC, tệp png là kích thước mô hình chính xác.
2
Bước2: Khắc PCB bằng laser Xtool F1 hoặc F2
Xem trước
Xem trước
Khắc PCB bằng laser Xtool F1 hoặc F2.
Nhiều lần vượt qua với công suất tối đa với laser hồng ngoại.
Khắc tệp PNG
3
Bước3: Các thành phần hàn và nhiệt
Xem trước
Xem trước
Xem trước
Xem trước
Ở đây tôi đã sử dụng keo hàn nhiệt độ thấp ~ 160 °C.
Các linh kiện điện tử là:
<
| Reference | Quantity | Notes | |
|---|---|---|---|
| MCU Board | Seeed Xiao ESP32-C6 | 1 | Main controller |
| Microphone | ICS-43434 breakout board | 1 | I2S MEMS microphone |
| PCB | Custom PCB | 1 | KiCad/Gerber files provided |
| Connector | 6-pin connector | 1 | |
| Enclosure | Vỏ kim loại | 1 | QUAN TRỌNG: Cần thiết để che chắn nhiễu |
| Antenna | Antenna WiFi bên ngoài (U.FL) | 1 | Đối với phạm vi mở rộng |
| Part | Reference | Quantity | Notes |
|---|---|---|---|
| MCU Board | Seeed Xiao ESP32-C6 | 1 | Bộ điều khiển |
| Microphone | ICS-43434 breakout board | 1 | I2S MEMS microphone |
| PCB | PCB tùy chỉnh | 1 | KiCad / Gerber files được cung cấp |
| Connector | 6-pin connector | 1 | |
| Enclosure< | td align="left">Metal Case1 | QUAN TRỌNG: Cần thiết để che chắn nhiễu | |
| Antenna | Ăng-ten WiFi bên ngoài (U.FL) | 1 | Đối với phạm vi mở rộng |
4

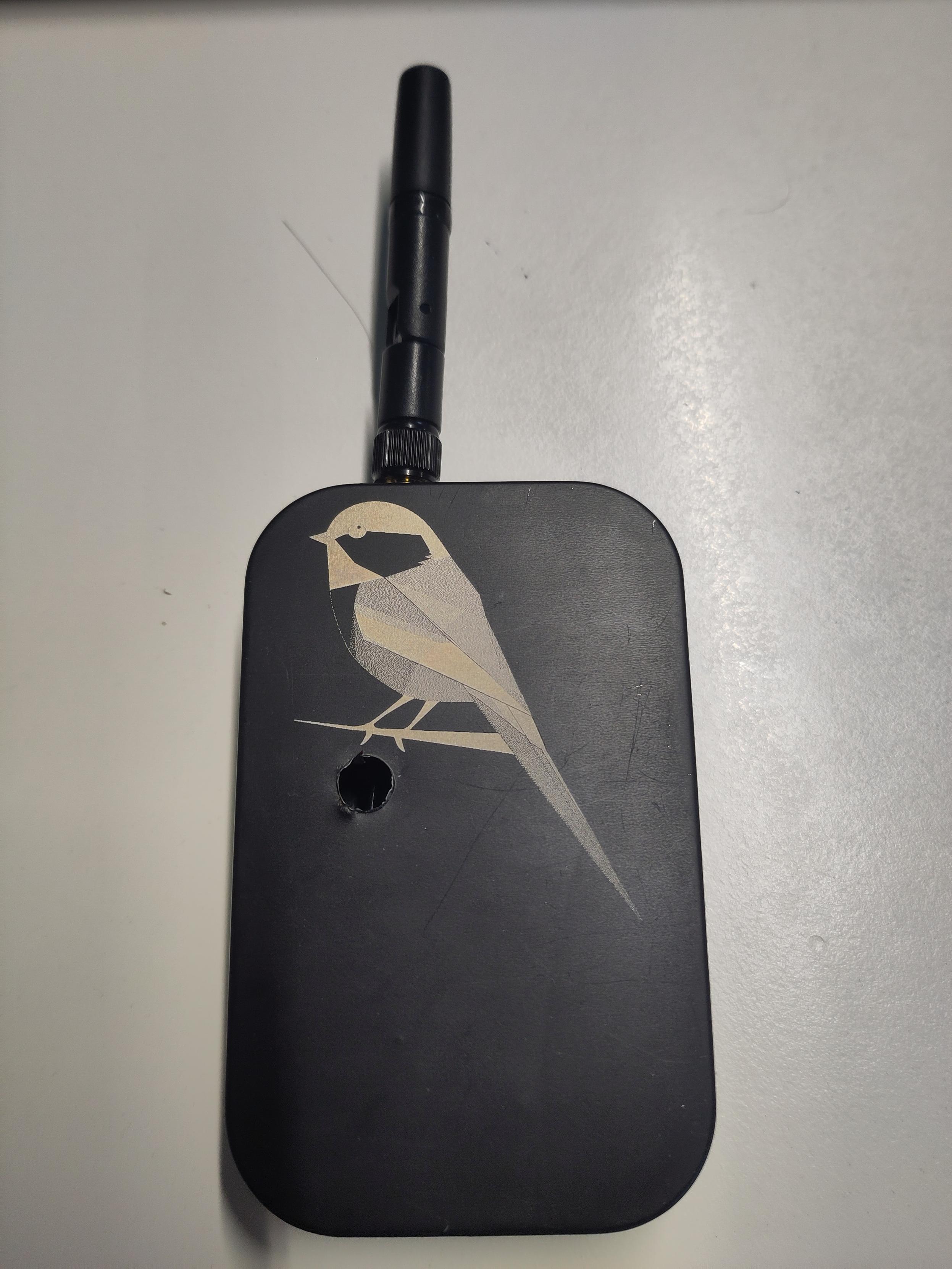

Bước4: Tìm một vỏ kim loại màu đen và khắc nó
Xem trước
Xem trước
Khắc được thực hiện bằng xtool F1 trên hộp kim loại màu đen. Thiết kế ban đầu của con chim được thực hiện một phần bằng AI giữa hành trình.
5
Bước5: Flash chương trình cơ sở để gửi âm thanh đến rapsberry pi
Xem trước
Flash esp32 bằng chương trình cơ sở này, sau đó định cấu hình wifi và kết nối nó với hệ thống birdnetgo của bạn
6
Bước6: Nhận dạng chim sống bằng lưới chim và chia sẻ dữ liệu của bạn.
Nhận dạng chim sống bằng lưới chim và chia sẻ dữ liệu của bạn.
