Mountain Haven Birdhouse - Mẫu Laser

Mẫu laser chuồng chim với sàn cong, mặt trước hoa và cá



rô 1/4 "

Khái niệm và hạn chế

- Câu chuyện thiết kế: Một chuồng chim đầu hồi, lối vào phía trước với sàn cong nhẹ nhàng, từ bên này sang bên kia được tạo thành từ bảng điều khiển bản lề sống. Mặt trước mang họa tiết hoa và dòng chữ "Chào mừng về nhà". Một con cá rô chốt 1/4 "nằm ngay bên dưới lối vào.

- Loài mục tiêu (chọn một):

  - Nhỏ (gà con / hồng tước): 1,25 "lối vào; tâm từ sàn đến lỗ ≈ 4,5–6 "; bên trong ≈ 4,5 "–5" vuông.

  - Bluebird: lối vào 1,5 inch; trung tâm từ sàn đến lỗ ≈ 6 "; ≈ bên trong hình vuông 5 "–5,5".

- Chất liệu + độ dày: Ván ép bạch dương Baltic 3 mm – 3,2 mm (khuyến nghị), hoặc acrylic đúc 3 mm cho các bản dựng trang trí. Đặt biến \(T\) = độ dày vật liệu.

- Kerf + vừa vặn: Kerf laser CO₂ điển hình trên bạch dương là \(K \approx 0,10\text{–}0,20\) mm.

  Đối với khớp ép chặt, giảm \(0,05\) mm; để vừa vặn, thêm \(0,10\) mm.



Kích thước và thông số

- Dấu chân tổng thể: Chiều rộng 160 mm × Chiều sâu 140 mm × Chiều cao thân đến mái hiên 160 mm; tổng chiều cao đến đỉnh ≈ 220 mm.

- Lỗ vào:

  - Loài nhỏ: đường kính 31,75 mm (1,25 ").

  - Bluebird: Đường kính 38,1 mm (1,5 ").

  - Tâm theo chiều ngang; tâm ≈ 145 mm tính từ điểm sâu nhất của đường cong sàn.

- Cá rô: chốt 1/4" (6,35 mm); khoan/cắt lỗ ở cùng đường tâm, 25 mm dưới tâm vào. Để vừa khít, hãy sử dụng lỗ \ (6.2 \) – \ (6.3 \) mm trên bạch dương.

- Sàn cong: Bảng điều khiển bản lề sống uốn cong theo chiều rộng (trái-phải) để đáp ứng nội thất cong của các tấm bên. Bán kính uốn cong bên trong được đề xuất \ (R \ khoảng 20 \ văn bản {–} 30 \) mm cho bạch dương 3 mm bằng cách sử dụng mẫu bản lề bên dưới.



Danh sách các bộ phận và đồ gỗ

| Phần | Vật liệu | Số lượng | Các tính năng chính | Đồ gỗ/ghi chú |



|

Bảng điều khiển phía trước (đầu hồi) | Bạch dương 3,2 mm | 1 | Lỗ vào, "Chào mừng về nhà", khắc hoa, lỗ cá rô 1/4" | Khớp ngón tay sang hai bên; khe cắm sàn |

|

Mặt sau (đầu hồi) | Bạch dương 3,2 mm | 1 | Móc treo lỗ khóa hoặc khe cắm tùy chọn | Khớp ngón tay sang hai bên; khe sàn; Vít làm sạch |

|

Mặt bên (cặp) | Bạch dương 3,2 mm | 2 | Cạnh dưới cong để thiết lập vòng cung sàn | Khớp ngón tay đến trước / sau |

|

Mái trái / phải | Bạch dương 3,2 mm | 2 | Cao độ đơn giản với chồng chéo | Khe hoặc khớp đùi; khe hở thông hơi ở đỉnh điểm |

|

Sàn (bản lề sống) | Bạch dương 3,2 mm | 1 | Bản lề cắt theo hướng từ trước ra sau | Các tab vào khe trước/sau |

|

Hình thức uốn cong / đồ gá | Phế liệu 6–9 mm | 2 | Nôi phù hợp với độ cong | Kẹp sàn để thiết lập đường cong |

> Nguồn: hướng dẫn thiết kế nội bộ và thực hành hội thảo.



Thiết kế sàn bản lề sinh hoạt

- Kích thước tấm (net): Chiều rộng \(Wi = 160 - 2T\) mm, Chiều sâu \(Di = 140 - 2T\) mm. Với \(T = 3,2\) mm, \(Wi = 153,6\) mm; \(Di = 133,6\) mm.

- Hướng bản lề: Các khe chạy từ trước ra sau để cho phép uốn cong trái-phải.

- Hoa văn (đối với bạch dương 3–3,2 mm):

  - Chiều dài khe: 85% chiều rộng tấm:

  - Độ dày web (cầu) giữa các khe: 0,8–1,0 mm.

  - Chiều rộng rãnh (cắt): cắt một chân tóc; khoảng cách giữa các đường cắt liền kề 1,5 mm từ tâm đến tâm.

  - Trường bản lề: Căn giữa bản lề trên bảng điều khiển, để lại 8–10 mm đất chưa cắt ở phía trước và phía sau để tăng độ bền.

- Bán kính uốn cong: Với những điều trên, có thể đạt được \(R \approx 20\text{–}30\) mm thực tế mà không bị nứt. Nếu bạn cần một đường cong chặt chẽ hơn, hãy giảm khoảng cách xuống 1.2–1.3 mm và tăng một chút đất từ rãnh đến cạnh.



Bố cục bảng điều khiển phía trước

- Lối vào + cá rô: Lối vào ở giữa; lỗ cá rô được căn giữa theo chiều ngang và 25 mm dưới tâm lối vào. Thêm một vòng tròn ghi điểm nhỏ xung quanh mục nhập (ví dụ: 44 mm) làm vòng ghi điểm trang trí nếu muốn.

- Thông điệp: "Chào mừng về nhà" được đặt trong một serif hoặc phiến đá dễ đọc, có thể khắc được (phác thảo văn bản cho các đường dẫn trước khi cắt).

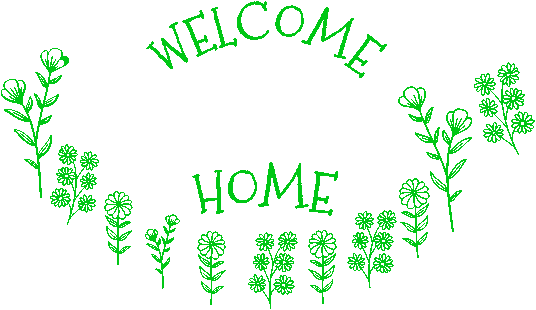

- Họa tiết hoa: Sử dụng phương pháp khắc 2–3 màu: raster ánh sáng cho cánh hoa, raster trung bình cho lá và điểm vectơ mỏng cho điểm nhấn. Giữ khoảng trống âm có độ tương phản cao xung quanh lối vào để chim không bị chen chúc về mặt thị giác.



Thông gió, thoát nước và tiếp cận

- Thông gió: Ba lỗ 4–5 mm dưới mỗi mái hiên (trái và phải). Để lại khoảng trống 1–2 mm ở sườn mái hoặc thêm một khe thông hơi mỏng.

- Thoát nước: Bốn lỗ 4–5 mm ở phần thấp nhất của đường cong sàn (so le chúng để chúng không giao nhau với các khe bản lề). Ngoài ra, thêm hai khe cắm 30 mm × 3 mm gần điểm thấp.

- Làm sạch: Mặt sau được cố định bằng hai vít ở phía dưới và một trục ở trên cùng hoặc sử dụng chốt trượt nhỏ.



Cài đặt laser (xtool P2, 55W CO₂, đường cơ sở cho bạch dương)

- Cắt vectơ (xuyên qua):

  - Bạch dương 3,2 mm: 90–100% công suất, 8–12 mm/s, 1 lượt.

  - Bạch dương 4 mm: 100% công suất, 6–9 mm/s, 1–2 chuyền.

- Điểm vectơ: 15–25% công suất, 25–35 mm/s.

- Khắc raster: 18–28% công suất, 300–400 mm/s, 300–400 DPI.

- Kiểm tra Kerf: Cắt một hình vuông 20 mm và đo. Điều chỉnh \(K\) và chiều rộng khe cho phù hợp:



Sử dụng hỗ trợ không khí; che mặt bạch dương bằng băng giấy để khắc sạch; loại bỏ và làm cát nhẹ.

Trình tự lắp ráp

1. Khô vừa vặn

   - Khớp ngón tay: Kiểm tra mặt trước / mặt sau sang hai bên; điều chỉnh bằng tệp nếu cần.

   - Sàn ra trước / sau: Xác minh các tab / khe; đảm bảo bảng điều khiển bản lề ở giữa và có thể uốn cong vào đường cong.

2. Uốn cong trước và thiết lập đường cong

   - Hơi nước hoặc xịt: Phun sương nhẹ khu vực bản lề (tùy chọn cho bạch dương).

   - Kẹp đồ gá: Đặt sàn vào đồ gá cong (bán kính vòng cung \(R \xấp xỉ 25\) mm) và kẹp 15–30 phút. Để khô hoàn toàn nếu bị phun sương.

3. Keo dán

   bảng điều khiển - Xây dựng hộp: Keo mặt trước, hai bên và mặt sau (để mái che tắt). Sử dụng các khối vuông ở các góc.

   - Lắp đặt sàn: Chèn các mấu vào các khe trước/sau; bôi keo dán gỗ dọc theo mặt trước/sau và một hạt mỏng dọc theo các mặt bên chạm vào đường cong. Kẹp bằng đồ gá cong từ bên dưới để giữ hình dạng trong khi đóng rắn.

4. Cá rô và mái nhà

   - Cá rô: Nhấn vừa vặn hoặc dán chốt 1/4 ". Chiều dài 55–65 mm nhô ra là đủ.

   - Mái nhà: Keo hoặc vặn hai tấm mái có một chút chồng lên nhau ở sườn núi; để lại một khoảng trống thông hơi nhỏ hoặc thêm một dải nắp sườn mỏng.

5. Hoàn thiện

   - Ngoại thất: Dầu hạt lanh, urethane spar, hoặc poly gốc nước bên ngoài; tránh lớp phủ bên trong. Không sử dụng gỗ đã qua xử lý áp lực.

   - Phần cứng: Thêm móc treo phía sau, dây hoặc lỗ gắn kết. Đảm bảo góc lắp ổn định.



Ánh xạ màu và xuất màu

- Màu nét vẽ:

  - Đỏ (255,0,0): Vector cắt (xuyên qua).

  - Màu xanh lam (0,0,255): Điểm vectơ (đường mảnh).

  - Đen (0,0,0): Khắc raster (tô và chữ).

  - Màu xanh lá cây (0,255,0): Thanh dẫn lắp ráp (không cắt; tắt).

- Nét vẽ: 0,001 "hoặc đường chân tóc cho các hoạt động vectơ

.

- Văn bản: Phác thảo tất cả các phông chữ cho các đường dẫn.

- Đơn vị: Milimét; nguồn gốc ở trên cùng bên trái; tỷ lệ 1:1.

---

Mẫu SVG sẵn sàng cắt (T=3,2 mm, K=0,15 mm, biến thể loài nhỏ)

Lưu ý: Đây là mẫu khởi động nhỏ gọn với sàn, bảng điều khiển phía trước, một bên và mái nhà đơn giản. Sao chép/phản chiếu khi cần thiết. Phác thảo văn bản "Chào mừng về nhà" trong trình chỉnh sửa của bạn trước khi gửi đến tia laser. Thay thế các đường dẫn hoa mẫu bằng motif.tering vector ưa thích của bạn làm yếu tố logo.
