Puzzle Box TV

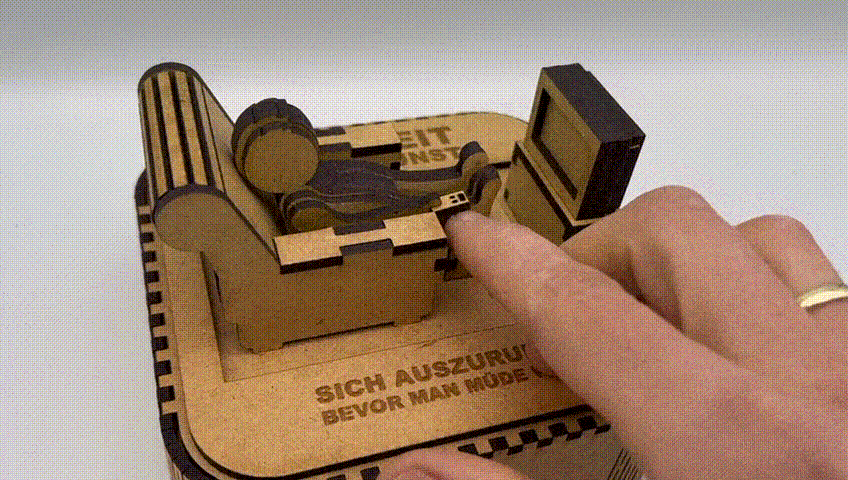

Začnimo s samo ugankarsko škatlo, da resnično pritegnemo vašo pozornost. Ta GIF (odpri sliko, da vidiš gibanje) prikazuje, kako deluje! Kar preprosto, a hkrati precej osupljivo! Samo dvigni roko lenega moža z daljincem in nato pusti, da dirka formula 1, da se predal, napet z gumico, odpre.

Kako to narediti? Sledite naslednjim korakom in ustvarite odlično darilo za lenega prijatelja, ki gleda televizijo!

Uporabljam brezplačno programsko opremo Sketchup Make za ustvarjanje 3D zasnove svoje ideje. Vsak posamezen del je ustvarjen kot skupina in ga je kasneje mogoče projicirati na ravno površino za izvoz DXF-ja.

Za mehanizem takšne uganke vedno razmišljam, kje naj se škatla odpre in kje potrebujem zapah

V naslednjem koraku izvozim dxf iz Sketchupa in ga uvozim v Xtool Creative Space. Tukaj ga lahko urejate po želji. Zlasti se lahko na pokrov dodajo črke. Slika 2 prikazuje, kako je mogoče prilagoditi črke. Besedilo je bilo prevedeno iz nemščine (glej naslovno sliko) v angleščino za oblikovalsko datoteko.

Naslednji korak je, da datoteko izrežete z navedenimi podatki in vgravirate besedilo. Za to uporabljam svoj Xtool M2.

Ta korak je najtežji:

1. najprej sestavite televizor in ga nato vstavite v osnovno platformo z mnogimi posameznimi izrezi. Najbolje je uporabiti sekundno lepilo, da povežete posamezne dele, kot je prikazano na sliki!

2. poskrbite, da se ročaj pri dirkalniku Formule 1 lahko enostavno vrti naprej in nazaj. Pazi, da ne zavržeš okroglih izrezkov! Te so potrebne za sklep. Morda boste morali pomagati z datoteko, da se vse lahko prosto premika. Sprednji zaslon televizorja se mora prav tako prosto premikati gor in dol, da lahko pade navzdol pod lastno težo.

3 Ta slika prikazuje, kje je treba televizor vstaviti v ploščo.

4 Nato sestavim naslanjač. Posamezne dele je mogoče sestaviti skupaj, vendar je nekatere treba ojačati s sekundnim lepilom.

5. Na tej sliki je treba dolge posamezne dele še vedno prilepiti, da ustvarijo krivulje naslanjača, označeno z rdečo barvo.

6 Nato je figura zlepljena skupaj, kot je prikazano na tej sliki. Skupaj je 7 fiksnih plasti (6 simetričnih + leva roka) in ena premična, desna roka. Ta se prilepi le na okrogli del predzadnjega stranskega kosa (pazite), da se lahko še vedno prosto vrti okoli te osi (glej rdečo puščico)

7. Figura se nato postavi na stol, da se naslonjalo lahko vstavite v režo z podaljškom, ki kaže navzdol (glej rdečo puščico). Po tej sestavi mora biti še vedno mogoče premikati roko z prilepljenim daljinskim upravljalnikom gor in dol. Majhen stolček za noge je treba prav tako sestaviti pred končno namestitvijo na osnovno ploščo.

8. Pod osnovno ploščo se nato namesti drsni mehanizem. Na sredini je del trdno pritrjen na ploščo od spodaj, pri čemer se lahko podolgovati del premika naprej in nazaj. Navzdol iztegnjena roka je vstavljena tukaj na eni strani, majhen zatič, prikazan na televiziji, na drugi, da omogoči, da sprednji zaslon pade navzdol.

9. dirkalnik formule 1 dvigne predal na koncu, ki je sestavljen v tem koraku, kot je prikazano na sliki. Manjši od obeh stranskih delov, ki jih je mogoče zaobliti v kotih, je prilepljen tam, kjer je na sliki rdeča oznaka. Vendar pa je to najbolje storiti čisto na koncu, ko je preostanek sestavljen in je predal v škatli.

10. Tukaj lahko vidite, kako je škatla sestavljena na koncu. Na dnu je spodnja plošča, nato dve notranji steni, med katerima je predal vodena, in nato spodnja plošča s naslanjačem in televizijo. Večja od dveh stranskih plošč z vogaloma, ki jih je mogoče upogniti, nato obide okoli zunanje strani.

Uživajte pri sestavljanju!
