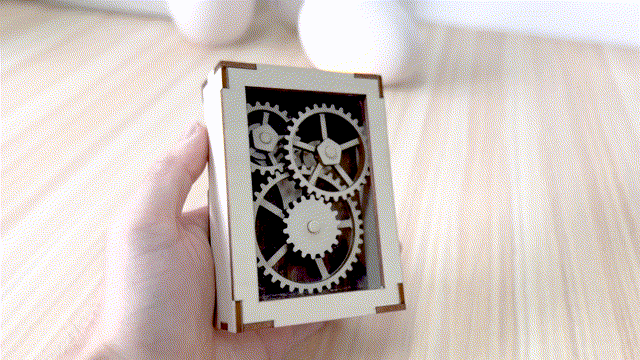

Quattro ruote dentate incastrate in una teca espositiva. Arte e ingegneria in perfetta armonia. Questo progetto è stato originariamente pubblicato il robives.com. I piani per realizzarlo sono disponibili gratuitamente per tutti.

Istruzione

Passo1

Scatola degli ingranaggi per display instruction: step 1 -

Anteprima

Tutte le parti separate per i pezzi tagliate e pronte all'uso. Dopo aver tagliato tutte le parti, segui le istruzioni qui sotto per assemblare il display degli ingranaggi.

Passo2

Scatola degli ingranaggi per display instruction: step 2 -

Anteprima

1、Incolla insieme i due ingranaggi a diciotto denti. Assicurati che siano allineati con precisione.

2、Incollare l'anello esterno all'ingranaggio a trentotto denti e al mozzo centrale. Ancora una volta, assicurati di essere il più accurato possibile con l'allineamento.

3、

Incolla il diciotto ingranaggio dentato al mozzo. Puoi usare un perno per assicurarti che i fori siano allineati correttamente.

Passo3

Scatola degli ingranaggi per display instruction: step 3 -

Anteprima

Assembla i ventidue ingranaggi dentati come mostrato usando il mozzo del pentagono.

Passo4

Scatola degli ingranaggi per display instruction: step 4 -

Anteprima

Assembla il trenta ingranaggi dentati come mostrato usando il pentagono hub.

Incolla con cura l'anello del pignone secondario assicurandoti che i denti siano accuratamente allineati.

Passo5

Scatola degli ingranaggi per display instruction: step 5 -

Anteprima

Incolla insieme i tre pezzi di base e monta i due perni più lunghi in posizione, battendoli con un martello se necessario. Dovrebbero essere stretti e non dovrebbero essere liberi di girare.

Adatta i vari distanziatori come mostrato nell'immagine.

Passo6

Scatola degli ingranaggi per display instruction: step 6 -

Anteprima

Incolla il perno lungo diciotto millimetri nell'ingranaggio a sticcia come mostrato. Assicurati che sia perfettamente quadrato mentre la colla asciuga

Passo7

Scatola degli ingranaggi per display instruction: step 7 -

Anteprima

Inserisci la ruota a zigrina attraverso il foro nella piastra di base, dovrebbe girare facilmente nel foro. Monta il piccolo ingranaggio in posizione sul bastoncino, il piccolo garo dovrebbe girare facilmente tramite la ruota a zigrin. (Incolla con cura il piccolo ingranaggio e il perno, non attaccarti al distanziatore)

Passo8

Scatola degli ingranaggi per display instruction: step 8 -

Anteprima

1、Lascia cadere l'ingranaggio più grande sul bastoncino. Controlla che giri liberamente tramite la ruota a screma.

2、Lascia cadere l'ultima marcia sul resto del perno. Inserisci l'anello rimanente sopra di esso in modo che tenga il cambio premuto ma gli permetta comunque di girare.
