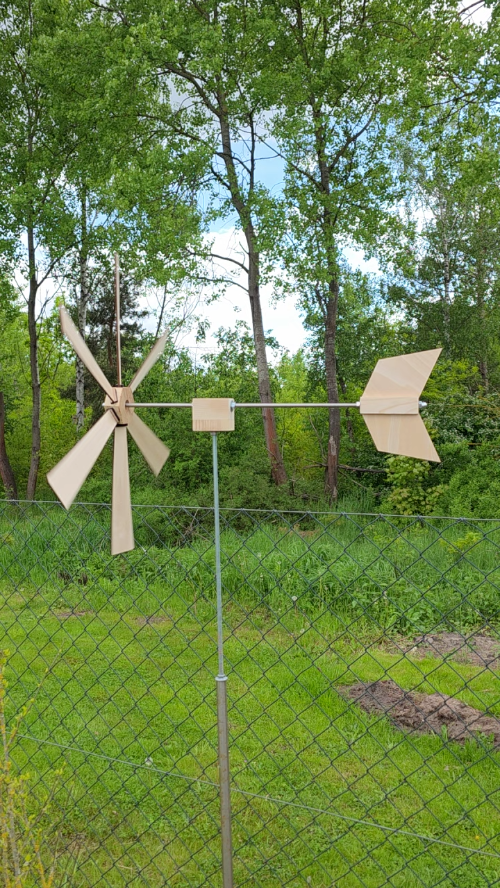

กังหันลม - กังหันลมสําหรับสวน

หลังจากตัดแล้วแท่งบาง ๆ จะยังคงอยู่บนตัวยึดสําหรับแกนหมุนและสําหรับปีกหลังซึ่งช่องสําหรับแท่งเกลียวควรอยู่จริง สิ่งนี้ทําหน้าที่ปรับปรุงตําแหน่งเมื่อติดกาวแต่ละส่วนเข้าด้วยกัน แท่งเหล่านี้สามารถถอดออกได้ง่ายด้วยมีดคัตเตอร์หลังจากติดกาวทุกส่วนเข้าด้วยกัน

เพื่อรองรับตลับลูกปืนรูจะต้องเล็กกว่าตลับลูกปืนเล็กน้อยเพื่อให้ตลับลูกปืนอยู่ในไม้อย่างแน่นหนา ผมใช้การชดเชย kerf ของ -0.2mm ที่นี่

ก่อนติดกาวปีกทั้งหกหน้าของแกน ปีกแต่ละด้านควรมีการแกะสลักเส้นเพื่อให้พอดีกับปีก สิ่งนี้ทําให้มั่นใจได้ว่าปีกทั้งหมดมีมุม 20° การแกะสลักเส้นนี้รวมอยู่ในไฟล์โครงการ ที่นี่ต้องแกะสลักเฉพาะความเอียงและกากบาทตรงกลางเท่านั้น สี่เหลี่ยมผืนผ้าซึ่งมีอยู่เช่นกันใช้สําหรับวางตําแหน่งบนพื้นผิวเท่านั้น

หากคุณมีโอกาส คุณควรเจาะรูด้วยสว่านขนาด 1 มม. ที่ปลายล่างของปีกแต่ละข้าง และที่กากบาทตรงกลางของพื้นผิวที่กล่าวถึงข้างต้นตรงกลางเพื่อความมั่นคงที่ดีขึ้น จากนั้นหมุดแถบจะถูกสอดเข้าไปในปีกยึดด้วยค้อนทุบขนาดเล็ก

สําหรับการยึดตลับลูกปืนและติดชิ้นส่วนเข้าด้วยกันกาวซุปเปอร์กาวที่มีความหนืดต่ําร่วมกับตัวกระตุ้นได้พิสูจน์แล้วว่าคุ้มค่า

สําหรับตลับลูกปืนแนะนําให้ใช้ปลายบาง ๆ เพื่อไม่ให้ตลับลูกปืนใช้งานไม่ได้ด้วยกาวซุปเปอร์กาว

ปีกหลังถูกสอดเข้าไปในร่องของตัวยึดและติดกาว

จัดตําแหน่งปีกให้ตรงกับหมุดตามเส้นที่แกะสลักบนแกน ปีกและติดกาวให้เข้าที่ เพื่อป้องกันไม่ให้ปีกบินออกไปเมื่อลมกระโชกแรงครั้งแรก ให้ติดตัวยึดด้านข้างเข้ากับปีกและแกนปีกด้วย

กดตลับลูกปืนเข้าไปในรูและล้างที่ด้านหนึ่งของเพลา สามารถทําได้ดีบนพื้นผิวเรียบ เพื่อป้องกันไม่ให้เพลา / โครงสร้างโยกเยกในภายหลัง

จากนั้นปล่อยให้กาวซุปเปอร์กาวที่มีความหนืดต่ําไหลระหว่างไม้และตลับลูกปืนเม็ดกลมที่ใส่เข้าไปตามที่อธิบายไว้ข้างต้น หลังจากนั้นตลับลูกปืนตามลําดับจะนั่งแน่นมากและไม่เปลี่ยนตําแหน่งอีกต่อไป

1. เจาะรูในแกนหมุนสําเร็จรูปที่กากบาทตรงกลางที่แกะสลักไว้ตามความหนาของสกรูที่คุณต้องการใช้ ตัวอย่างเช่น ฉันใช้สกรู 5 x 40 มม. และเจาะรู 5 มม.
   จัดแนวแกนหมุนให้ตรงกับเต้ารับและย้ายรูที่เจาะไปยังเต้ารับ
   เจาะล่วงหน้าลึก 20 มม. ที่เครื่องหมายที่สร้างขึ้นบนภาพด้วยดอกสว่านขนาดเล็ก (เช่น 2 มม.)
2. เลื่อนปีกหลังที่ทําเสร็จแล้วลงบนแกนเกลียวแนวนอนและ ยึด / เคาน์เตอร์ตามที่แสดงในภาพ ใช้น็อตฝาปิดเพื่อตกแต่งด้านหลังเพื่อให้ดูดี
3. การติดตั้งแกนหมุนบนแกนเกลียวในน็อตลําดับ - แหวนรอง - เต้ารับสําหรับแกนหมุน - แหวน รอง - น็อตสไลด์ / สกรู อย่าเพิ่งขันสกรู
4. กังหันลมในคําสั่งน็อต - แหวน รอง - ชิม - กังหันลม (ด้านหน้าด้านข้าง) - ชิม - แหวน รอง - ตัวยึดน็อตฝาปิด แน่นอนว่าเกลียวของแกนต้องยื่นออกมาประมาณ 10 มม. จากด้านหน้าของแกนปีกเพื่อให้สามารถขันน็อตฝาปิดได้ ในการขัน / เคาน์เตอร์กังหันลมให้แน่น ให้ใช้นิ้วจับน็อตด้านหลังซึ่งอยู่ภายในแกนปีกและเคาน์เตอร์ด้วยน็อตหัวจมปิด จากนั้นก็เพียงพอที่จะจับแกนเกลียวด้วยคีมและขันน็อตฝาให้แน่น
5. ขันสกรู / เคาน์เตอร์แกนหมุนบนเกลียวแนวตั้งตามลําดับน็อต - แหวน รอง - ชิม - ชิม - แกนหมุน (ด้านล้างลง) - ชิม - แหวนรอง - ถั่ว ปล่อยให้ด้ายของก้านยื่นออกมา 12 มม. ที่ด้านบน ชิ้นส่วนเกลียวที่ยื่นออกมานี้จะยื่นออกมาในตัวยึดของแกนหมุนและให้ความมั่นคงเพิ่มเติม
6. ตอนนี้ต้องกําหนดจุดศูนย์ถ่วงบนแกนเกลียวแนวนอน จัดตําแหน่งตัวยึดของแกนหมุนตรงกลางจุดศูนย์ถ่วงนี้แล้วขันสกรูลง / เคาน์เตอร์
7. ในที่สุดแกนหมุนสามารถขันเข้ากับตัวยึดได้จากด้านล่าง

แผ่นชิมที่กล่าวถึงข้างต้นช่วยให้มั่นใจได้ว่าลูกปืนระหว่างแหวนรองไม่ติดขัดหลังจากเคาน์เตอร์

เสร็จแล้วและสนุก!
