Пасхалка для яиц

Набросьте идею

— мне нравится использовать метод сверху вниз, так как я точно знаю, чего хочу, и мне просто нужно понять, как и какие инструменты нужны для его построения.

Итак, вот мой процесс мыслей:

в целом, для изготовления коробки понадобятся боковые стены и основание, а также крышка. Поэтому я решил набросать коробку в форме яйца, вы точно видите, что мне нужно:

основание и боковая стенка, и из-за округлой формы боковая стена должна быть гибкой, я постараюсь использовать живой шарнир для гибкости и буду крепить пальцами к основанию, и я понял, что для удержания стены понадобится Top Ring.

Для крышки я просто хочу простую форму яйца — добавить фланец размером с внутренний край верхнего кольца, чтобы крышка могла плотно закрываться и оставаться в коробке.

Когда я набросал все необходимые детали, всё стало очень ясно, и мне оставалось только разобраться, как рисовать в программном обеспечении, поскольку в XCS нет всех функций, необходимых для завершения дизайна, я показываю вам, как создать дизайн в Silhouette Studio, с которым я лучше знаком. Но для создания дизайна можно использовать любое программное обеспечение, с которым вы знакомы.

Постройте

1. основу. Нарисуйте форму яйца с размером, который я показываю здесь, примерно 6x4.75"
2. . Сдвините форму яйца 2 раза на 0,15 дюйма, получится 3 яиц:

Таким образом, внешняя форма будет the Base and the Lid (примерно 6,5"x5,5"), средняя форма будет путём для создания суставов пальцев, внешняя и центральная формы — верхнее кольцо, а центральная форма яйца (исходная форма) будет Lid Flange, но всё это мы обсудим позже.

Сустав пальцев Часть

1. 1 Чаще всего люди создают прямоугольную форму для сустава пальцев, но поскольку это округлая форма, мне кажется, квадрат подойдёт лучше. Размер зависит от толщины вашего материала, я планирую использовать липу 3 м, после некоторых тестов 0,131" работает хорошо, так что вставьте квадрат 0,131x0,131" Откройте

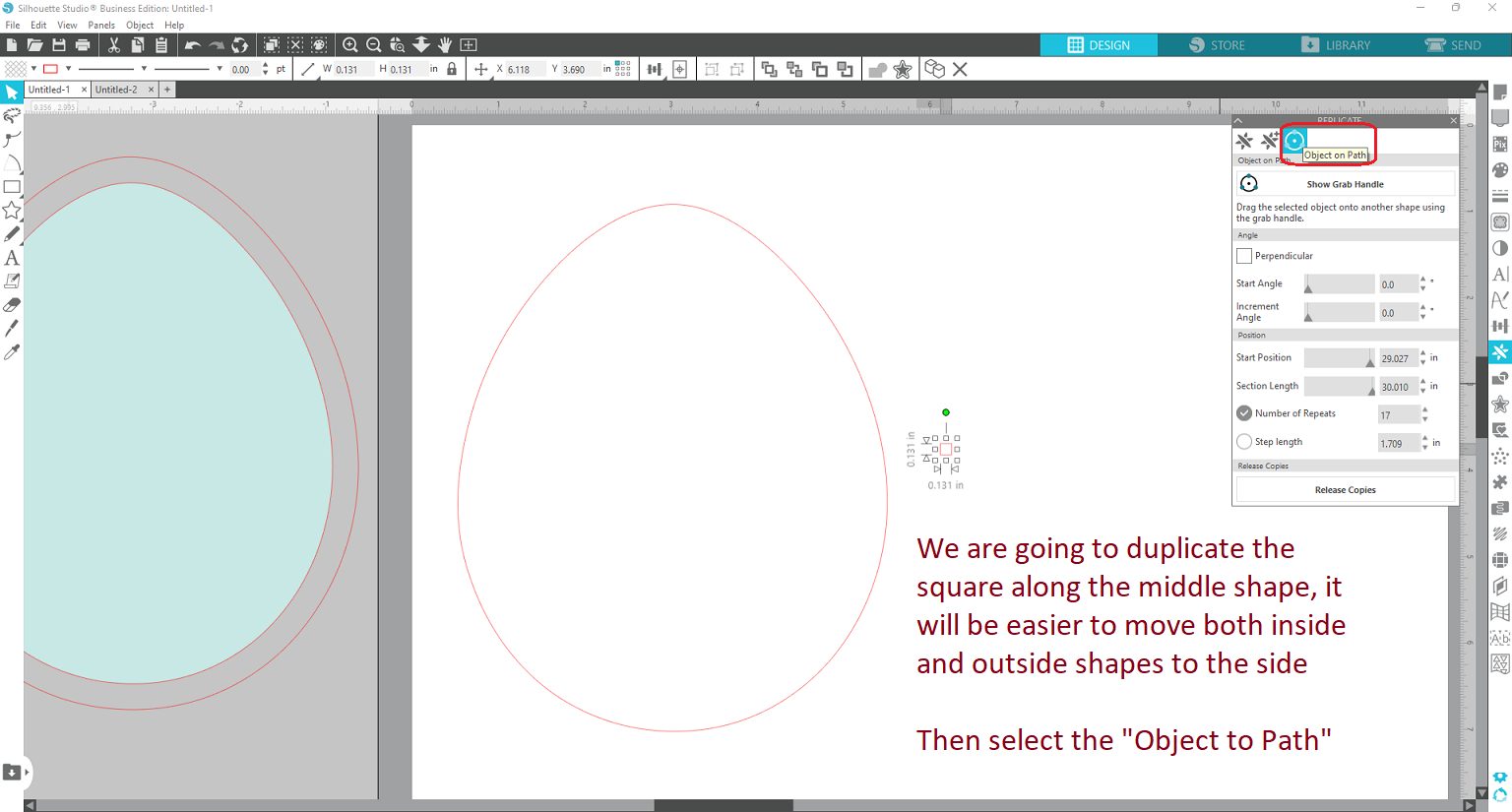

"Replicate" панель Мы собираемся дублировать квадрат вдоль средней формы яйца, так что перемещайте остальные две формы яиц в сторону,
3. Просто работайте с серединой, выберите квадрат и переходите к "Object to Path"
4. Нажмите на "Show Grab Handle" на квадрате появится круглый символ, проверьте "Perpendicular"
5. Переместите квадрат с круглым символом на форму
6. яйца В зависимости от числа в "Количество повторов", эти квадраты будут размещены вдоль формы яйца, с равным расстоянием друг от друга, вы можете продолжить "Увеличение" или "Уменьшить" число, чтобы подстроить по своему вкусу, у меня получилось 28 штук. Вы также можете двигать квадраты взад-вперёд, чтобы разместить их в нужном месте.
7. Пока форма яйца и квадраты ещё выбраны, опустите панель "Object" и выберите "Convert to Path" — это превратит все квадраты в реальные объекты.

>

>



Теперь, когда отверстия в суставах пальцев готовы, можно создать Основание и Верхнее кольцо

.



*** Это просто чтобы показать, что если вы не поставили галочку "Perpendicular" ***

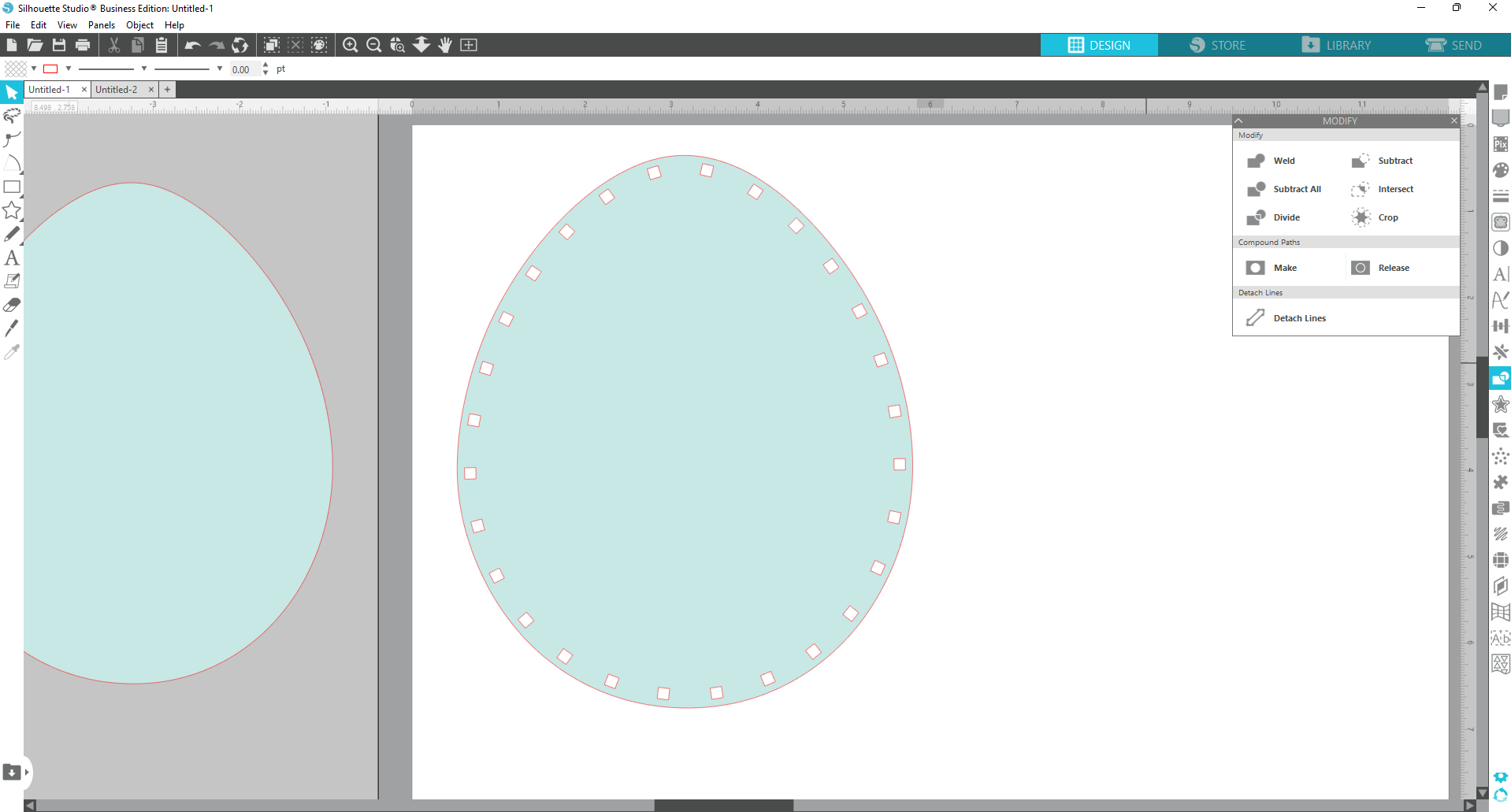

Базовый слой

1. Вперёд "Сгруппировать" квадраты и форму яйца вместе, чтобы было проще для следующего
2. шага. Переместите внешнюю форму яйца назад, и center выровняйте его с квадратным кольцом и продолжайте disgroup and удалить среднюю форму яйца Откройте
3. панель «Modify» и выполнение «вычитания» — тогда получится большая форма яйца с вырезанным квадратным кольцом, и это будет коробка "Base".

Верхнее кольцо

1. . Повторите основание и форму маленького яйца, выровняйте их по центру вместе
2. . С помощью «Вычитать» вырежьте маленькую форму яйца из основания, и получите «Верхнее кольцо», где также вырезано квадратное кольцо

Lid & Lid Flange

1. Дублировать основание Выберите
2. дубликат, откройте панель "Modify" и используйте панель "Release Compound Path" — все вырезанные квадраты превратятся в квадраты и отделятся от формы яйца, так что вы сможете удалить квадрат, и в итоге останется только форма яйца. И это будет "Lid"
3. "Lid Flange" будет совпадать с маленькой формой яйца

>

Боковой и пальцевый сустав

Есть несколько измерений, которые могут помочь определить размер боковой части.

1. Длина стороны. Поскольку квадратное отверстие соединения пальца основано на «средней форме яйца», окружность этого яйца должна соответствовать длине боковой стороны. Размеры примерно 17 дюймов.
2. Число квадрата (0,13x28=3,64"), плюс расстояние между двумя клетками (0,473x28=13,16"), будет 16,8"

Два номера очень близки, я решил сделать бок из двух частей, примерно 8,5" длиной, а затем добавить суставы пальцев со всех четырёх сторон. Два элемента будут идентичны.

Шаги следующие:

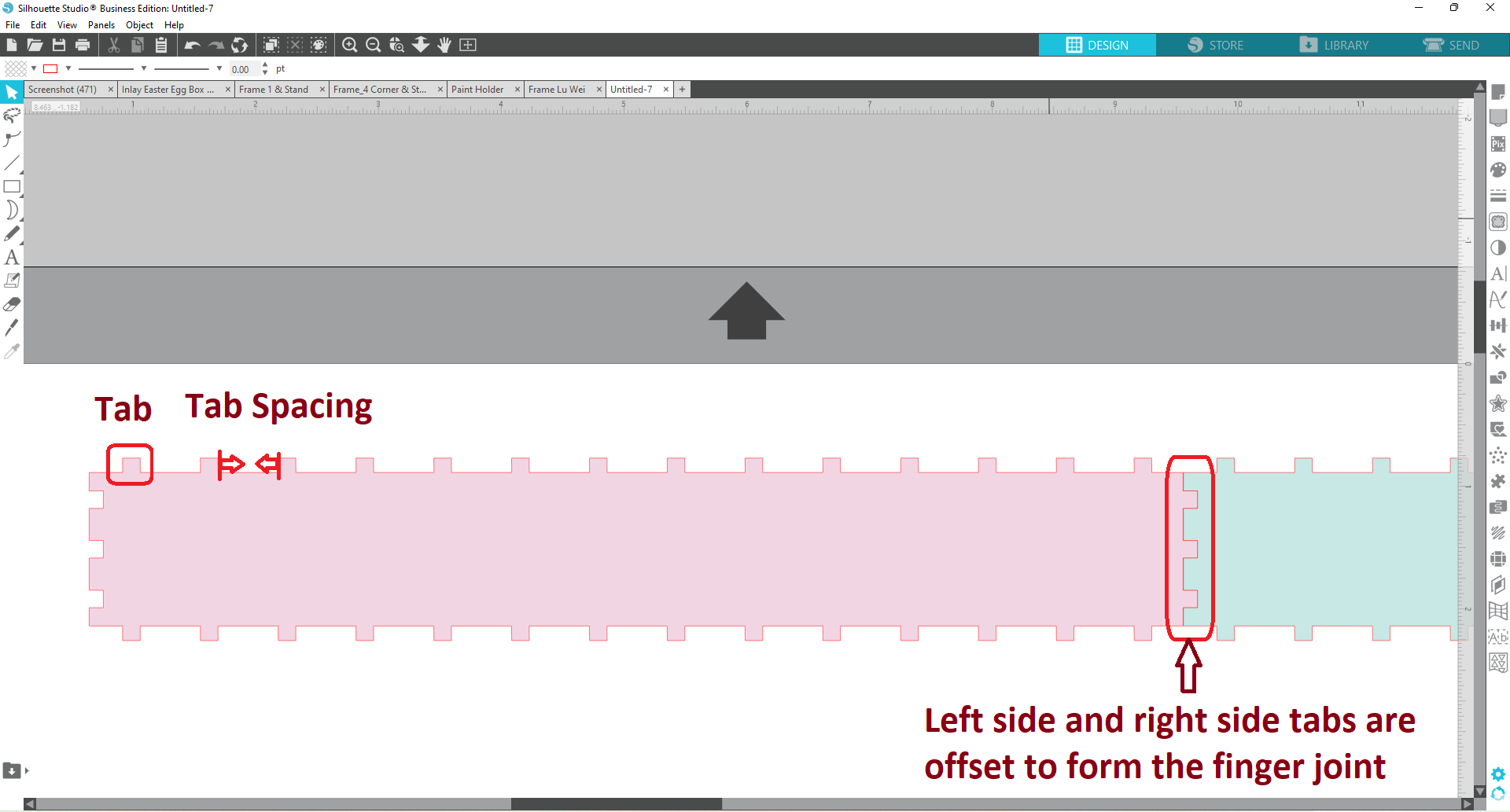

1. Нарисуйте прямоугольник,длина — половина окружности яйца, ширина — глубина коробки.
2. Добавьте вкладки на двух длинных сторонах, размер и расстояние между язычками зависят от отверстий в основании и верхнем кольце.
3. Добавьте язычки на двух коротких сторонах, правая и левая стороны будут смещены, чтобы сформировать суставы пальцев (см. чертеж, правая сторона розового и левая сторона синего).
4. Добавьте линии вырезания Living Hinge
5. . Сохраните дизайн в формате SVG, загрузите его в xTool Creative Space, затемвырежьте и подгоняйте, и внесите соответствующие корректировки.

(Кстати, этот способ — то, что приходит мне в голову, если есть какой-то лучший или более точный способ, пожалуйста, поделитесь им со мной)

Когда дизайн будет окончательно подготовлен, вырежьте все детали, раскрасьте их и соберите. Вы также можете добавить любые декоративные элементы. Я сделал для себя инкрустацию витража

>

>

>
