Birdnet การจดจําเพลงนกสด #1PercentMakerChallenge
คำแนะนำ
6d2741679c09243d
.jpg
แสดงเพิ่มเติม 7 รายการ
622
ข้อมูล
นี่เป็นส่วนหนึ่งของระบบที่ตรวจจับและจดจํานกด้วยเสียงร้องของพวกมัน บอร์ด PCB และกล่องโลหะแกะสลักด้วยเลเซอร์ xtool
รายละเอียดเพิ่มเติมและไฟล์ใน GitHub ของฉัน : https://github.com/lhanneus/bird_ai_pcb
คำแนะนำ
1
ขั้นตอน1: การกัดวัสดุ FR1
ดูตัวอย่าง
ดูตัวอย่าง
ดูตัวอย่าง
การกัดวัสดุ FR1 ด้วย CNC ไฟล์ png คือขนาดรุ่นที่แน่นอน
2
ขั้นตอน2: แกะสลัก PCB ด้วยเลเซอร์ Xtool F1 หรือ F2
ดูตัวอย่าง
ดูตัวอย่าง
แกะสลัก PCB ด้วยเลเซอร์ Xtool F1 หรือ F2
ผ่านหลายครั้งด้วยกําลังสูงสุดด้วยเลเซอร์ IR
แกะสลักไฟล์ PNG
3
ขั้นตอน3: ส่วนประกอบ Solderpaste และความร้อน
ดูตัวอย่าง
ดูตัวอย่าง
ดูตัวอย่าง
ดูตัวอย่าง
ที่นี่ฉันใช้การวางประสานที่อุณหภูมิต่ํา ~ 160 °C
ชิ้นส่วนอิเล็กทรอนิกส์คือ :
| Part | Reference | Quantity | Notes |
|---|---|---|---|
| MCU Board | Seeed Xiao ESP32-C6 | 1 | ตัวควบคุม |
| ไมโครโฟน | ICS-43434 ฝ่าวงล้อม board | 1 | I2S MEMS microphone |
| PCB | Custom PCB | 1 | KiCad/Gerber files provided |
| Connector | 6-pin connector | 1 | |
| สิ่งที่แนบมา | เคสโลหะ | 1 | สําคัญ: จําเป็นเพื่อป้องกันสัญญาณรบกวน |
| Antenna | เสาอากาศ WiFi ภายนอก (U.FL) | 1 | สําหรับช่วงขยาย |
| Part | Reference | Quantity | Notes |
|---|---|---|---|
| MCU Board | Seeed Xiao ESP32-C6 | 1 | ตัวควบคุม |
| ไมโครโฟน | ICS-43434 breakout board | 1 | I2S MEMS microphone |
| PCB | Custom PCB | 1 | KiCad/Gerber files ให้< |
| 6-pin connector | 1 | ||
| Enclosure | Metal Case | 1 | ที่สําคัญ: จําเป็นเพื่อป้องกันสัญญาณรบกวน |
| Antenna | เสาอากาศ WiFi ภายนอก (U.FL) | 1 | สําหรับช่วงขยาย |
4

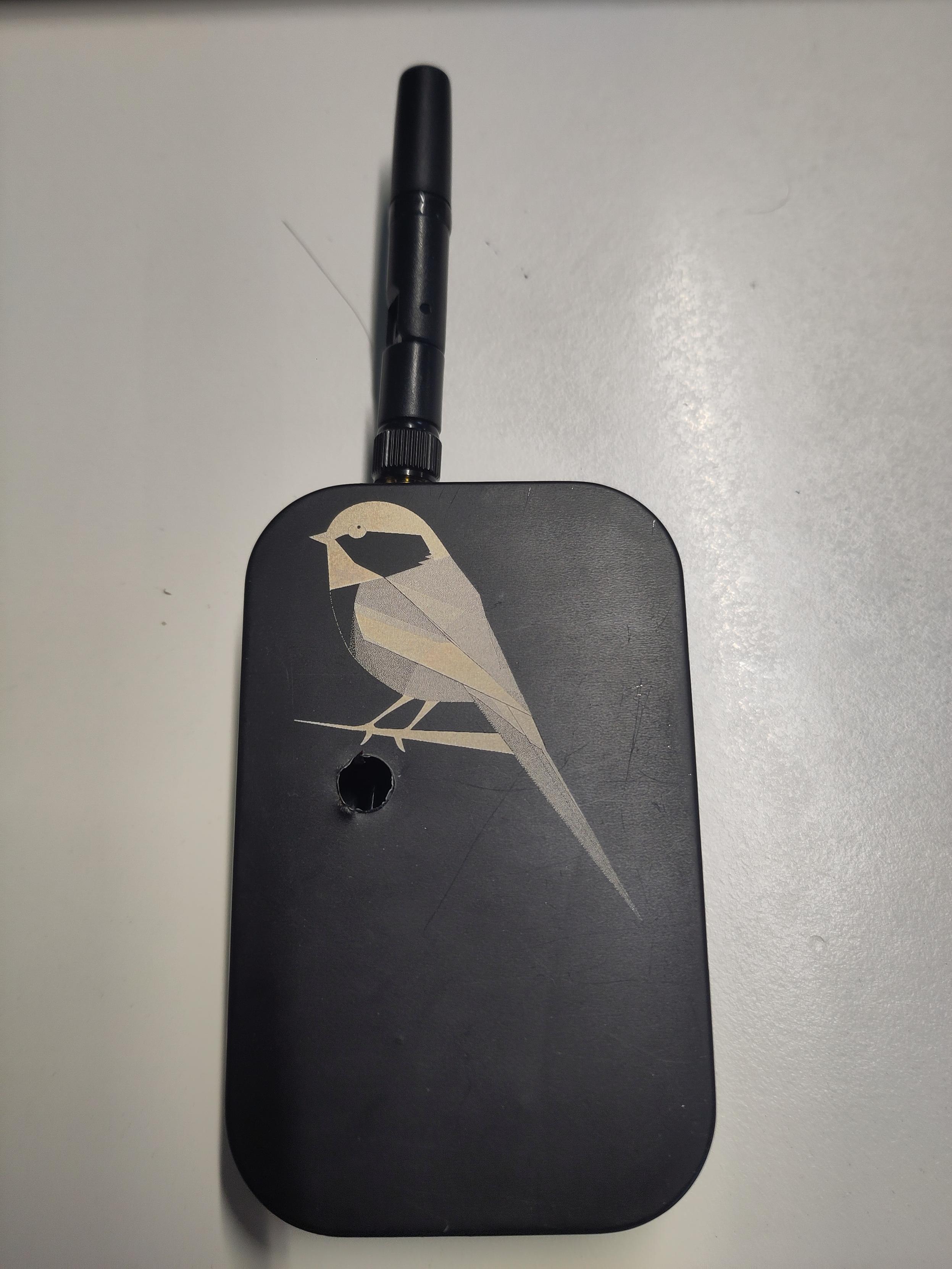

ขั้นตอน4: ค้นหาตัวเรือนโลหะสีดําและแกะสลัก
ดูตัวอย่าง
ดูตัวอย่าง
การแกะสลักทําด้วย xtool F1 บนกล่องโลหะสีดํา การออกแบบดั้งเดิมของนกบางส่วนทําด้วย AI midjourney
5
ขั้นตอน5: แฟลชเฟิร์มแวร์เพื่อส่งเสียงไปยัง rapsberry pi
ดูตัวอย่าง
แฟลช esp32 ด้วยเฟิร์มแวร์นี้ จากนั้นกําหนดค่า wifi และเชื่อมต่อกับระบบ birdnetgo ของคุณ
6
ขั้นตอน6: จดจํานกที่มีชีวิตด้วยตาข่ายนกและแบ่งปันข้อมูลของคุณ
จดจํานกที่มีชีวิตด้วยตาข่ายนกและแบ่งปันข้อมูลของคุณ
