System szuflad składanych

Zgodnie z instrukcjami do konkursu 1%, dołączam tutaj mój link do społeczności społecznościowych: https://www.facebook.com/woodlord.crafts/posts/pfbid0Z4mMUonF1MaW6kA3fTGrHkhKfTSDE4wfGyZQUmBk1mgySSoKgnHVXYLSeaz4hpJil

Zacząłem to robić kilka miesięcy temu, po tym jak nie mogłem znaleźć planów, których chciałem nigdzie online, a które byłyby proste do zrobienia I jednocześnie umożliwiały dodawałem kolejne szuflady, gdy było potrzebne.

Każda szuflada (z obudową wokół niej) ma około 6 7/8" głębokości, 5 7/8" szerokości i 1 5/8" wysokości. Szuflada ma około 5 3/8" głębokości, 5 1/8" szerokości i 1 3/16" głębokości. Daje to dużo miejsca na drobne części i elementy, które mogą być potrzebne. Dla mnie potrzebowałem miejsc na płytki trofeowe, kwadraty samoprzylepne, spinacze do papieru, pęsety i wykałaczki, wykałaczki itd... rzeczy, których często używałem i zajmowały sporo miejsca bez możliwości ich organizacji. Te szuflady mają idealny rozmiar do tego, czego potrzebowałem.

Jest wykonana z brzozowej sklejki o grubości 1/8" (3 mm) firmy xTool. Użyłem 2 arkuszy brzozy o wymiarach 12"x12" na szufladę i osłonę. Jeśli zdecydujesz się dodać pustą pokrywkę i boki (więcej o kroku 7 na ten temat), to będziesz potrzebować trzeciej kartki na każdą szufladę.

Polecam grube superglue, takie jak Starbond, aby ułatwić montaż. Dodatkowo polecam mieć pod ręką aktywator, żeby klej szybciej się utrwalał i szuflada nie przyklejała się do obudowy. (Zapytaj mnie, skąd wiem, że to możliwe...)

Zrobiłem ten projekt używając P2S, więc jeśli zdecydujesz się zrobić to na tym samym komputerze i z tego samego drewna, powyższe ustawienia powinny działać bez problemu. Jeśli używasz innej maszyny i/lub materiału, będziesz musiał użyć ustawień, które już testowałeś. Używając powyższych ustawień (lub własnych), wyciąć wszystkie części.

Powinieneś mieć przód szuflady, dno szuflady (bez otworów poprzecznych), 2 boki szuflady, tył szuflady (z stalówkami wystającymi z obu stron), tył etui, 2 boki futerału (z wyciętym obszarem zamka wzdłuż około 4/5 długości), górę i dół futerału (ma 2 otwory poprzeczne). Jeśli zdecydowałeś się dodać nakładkę na boki i górę, będziesz mieć też dwie jednolite boki i górę bez wycięć na zakładki.

Dodatkowo będziesz mieć kilka małych elementów w kształcie litery U. Potrzebujesz co najmniej 4 takich szuflad, jeśli chcesz układać szuflady.

Powyższe materiały sprawiają, że masz jedną szufladę z etui. Jeśli planujesz więcej szuflad, będziesz musiał je wyciąć i złożyć – każda będzie miała tyle samo elementów, z wyjątkiem elementów typu U. Będziesz potrzebować 4 takich szuflad, JEŚLI układasz szufladę na górze lub obok niej.

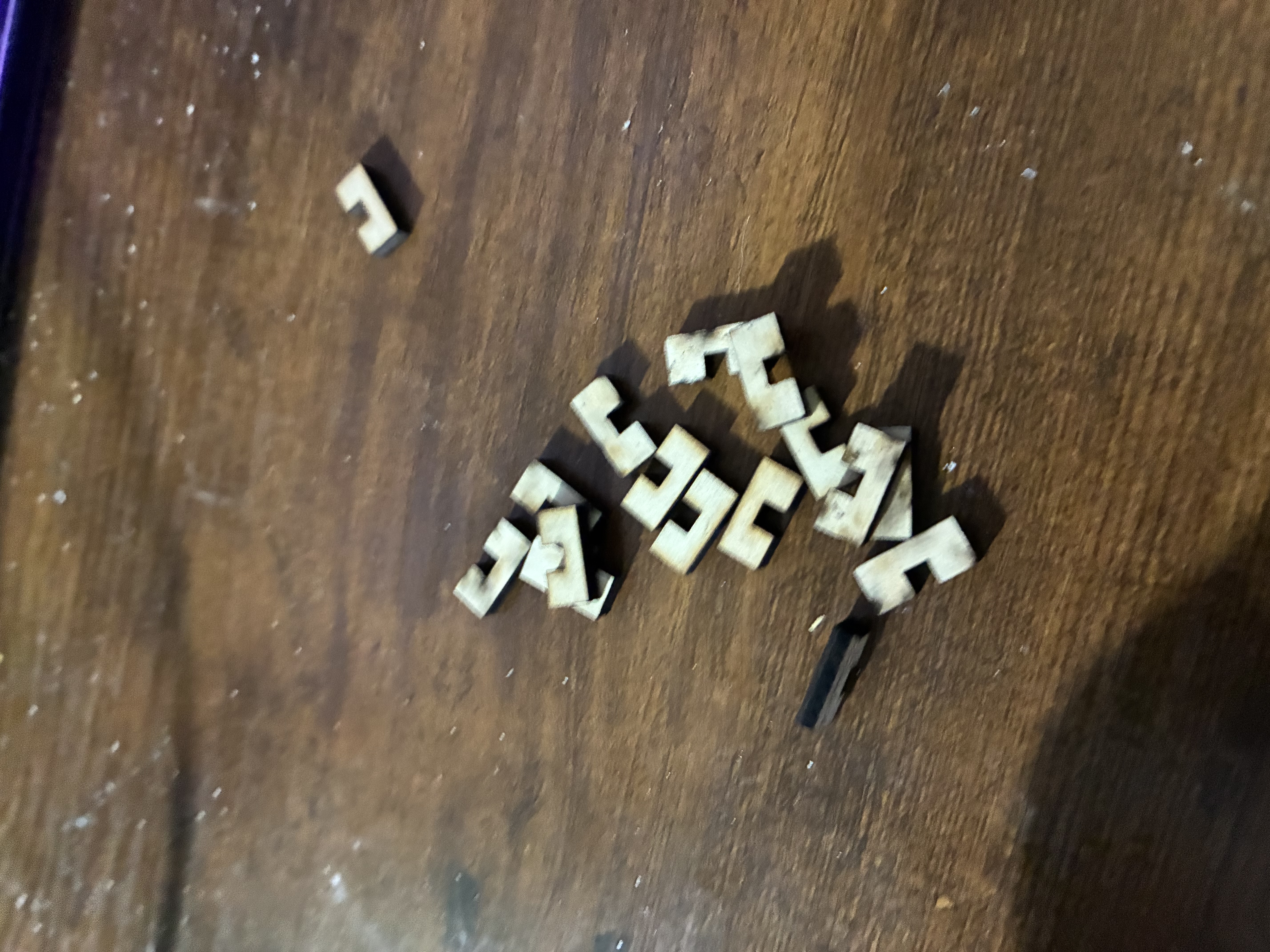

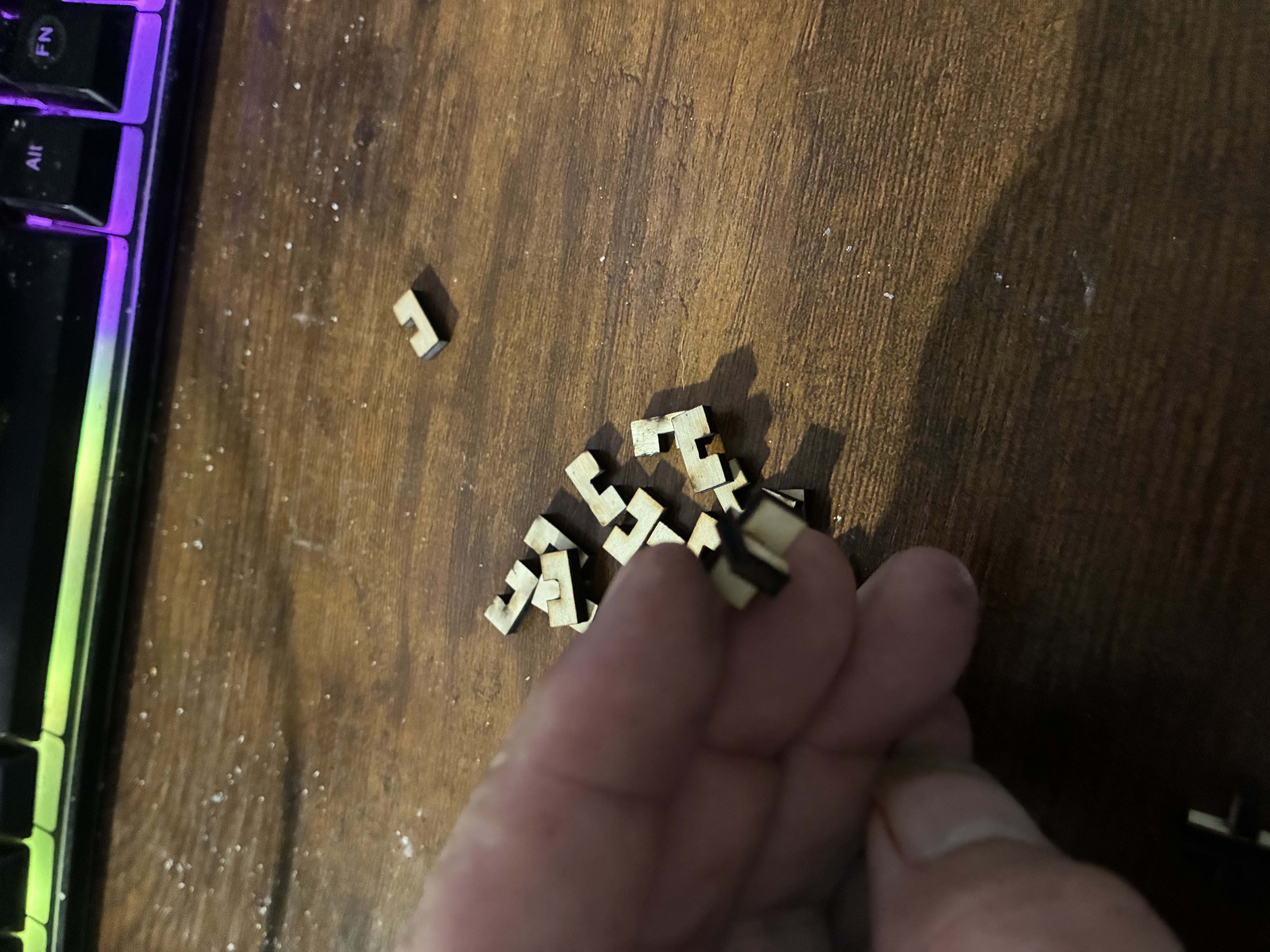

Proste i konkretne. Jeśli planujesz układać lub łączyć szuflady, będziesz musiał złożyć te małe elementy w kształcie litery U. Wystarczy wziąć dwa i tam, gdzie jest rowek, połączyć je, tworząc mały poprzeczny element. Odłóż to na razie na bok.

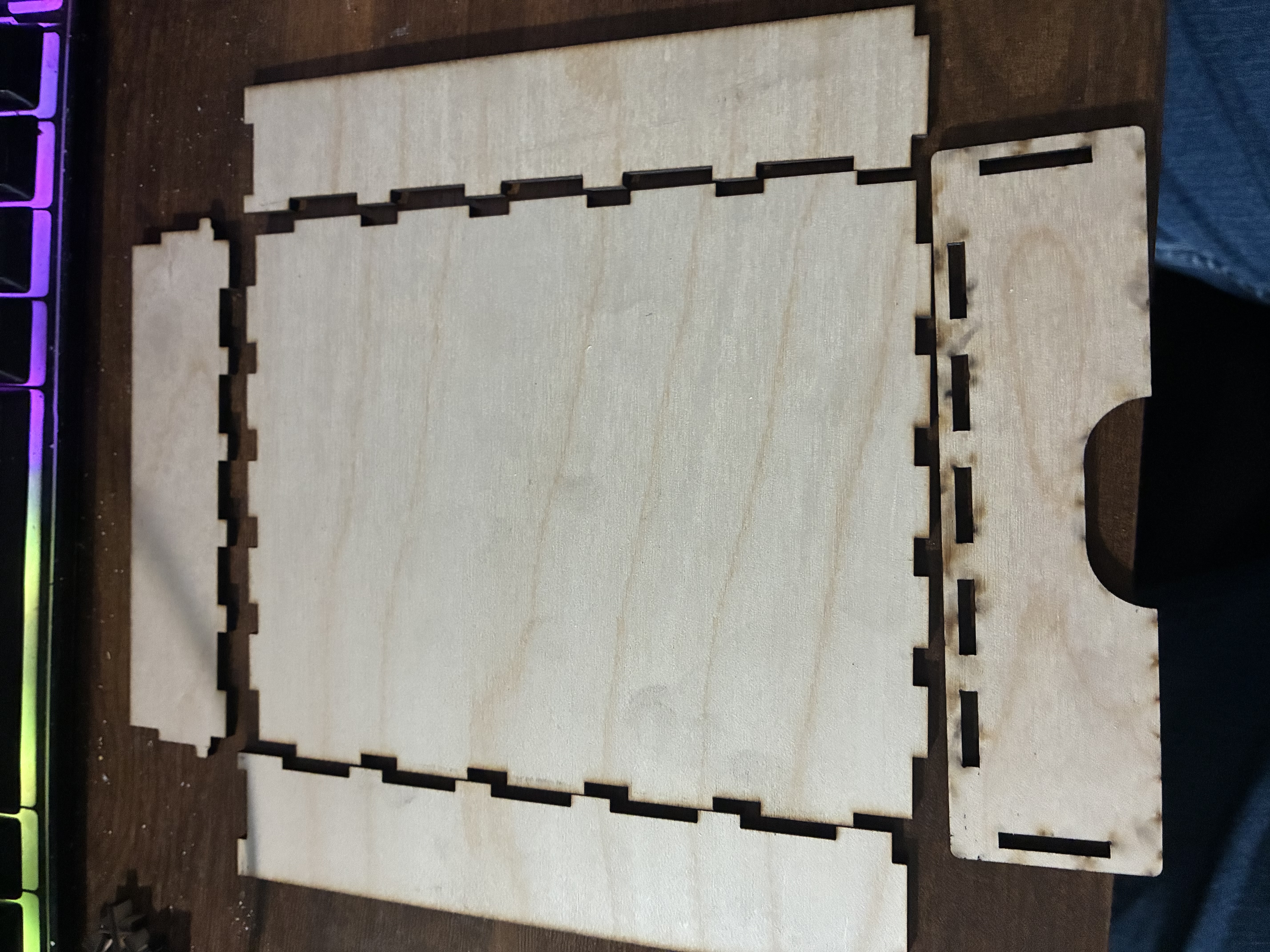

Zdjęcie 1 na tym etapie pokazuje 5 elementów, których użyjesz. Zacznij od złożenia boków. Umieść pasek kleju wzdłuż zaczepków i podłącz je do dołu. Zrób to samo z tylną częścią.

WAŻNE: Stalówka po obu stronach tylnej części powinna być wyrównana tak, że jest blisko dna szuflady.

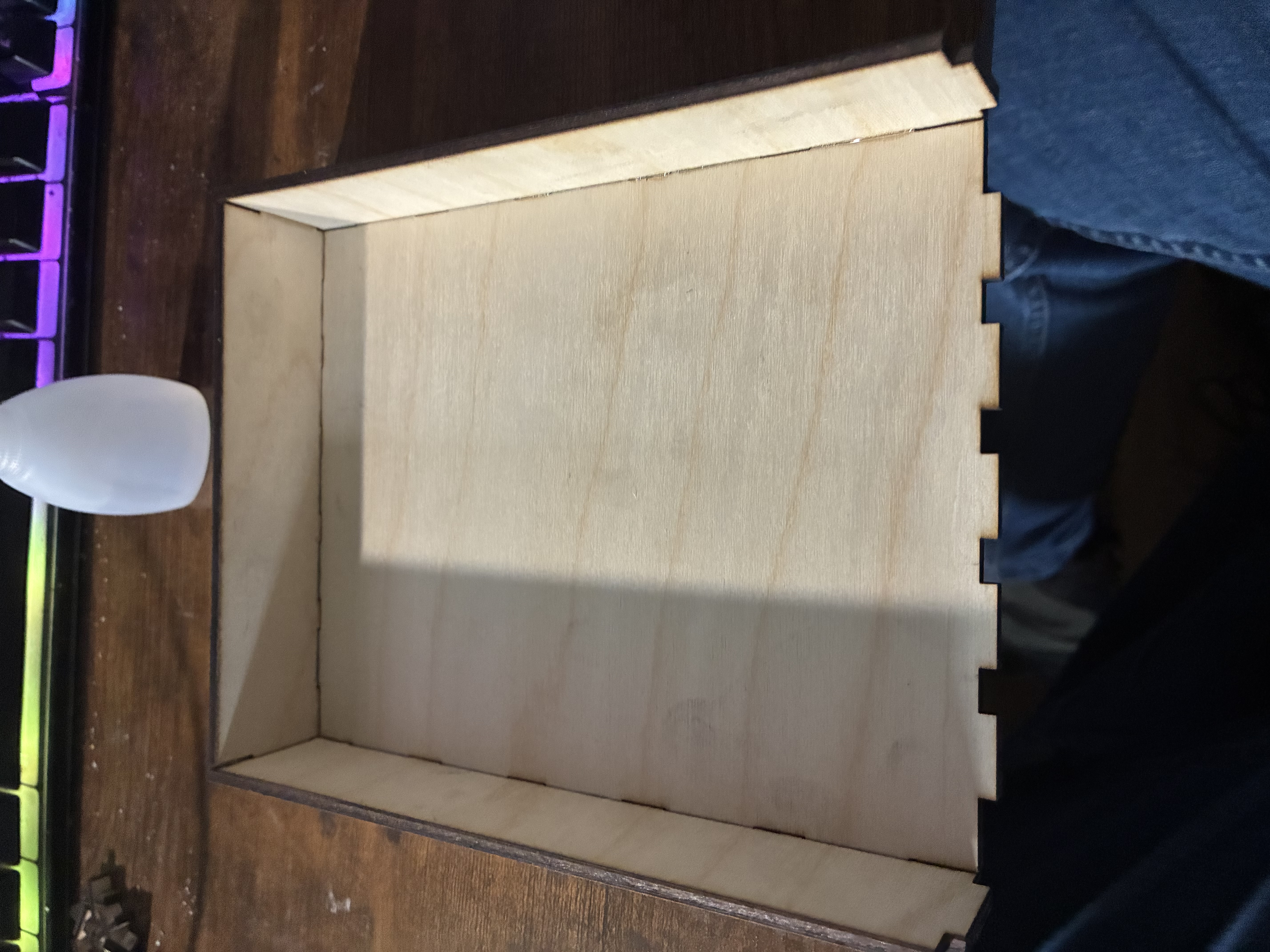

Po zakończeniu powinieneś mieć częściową szufladę, jak na zdjęciu 3.

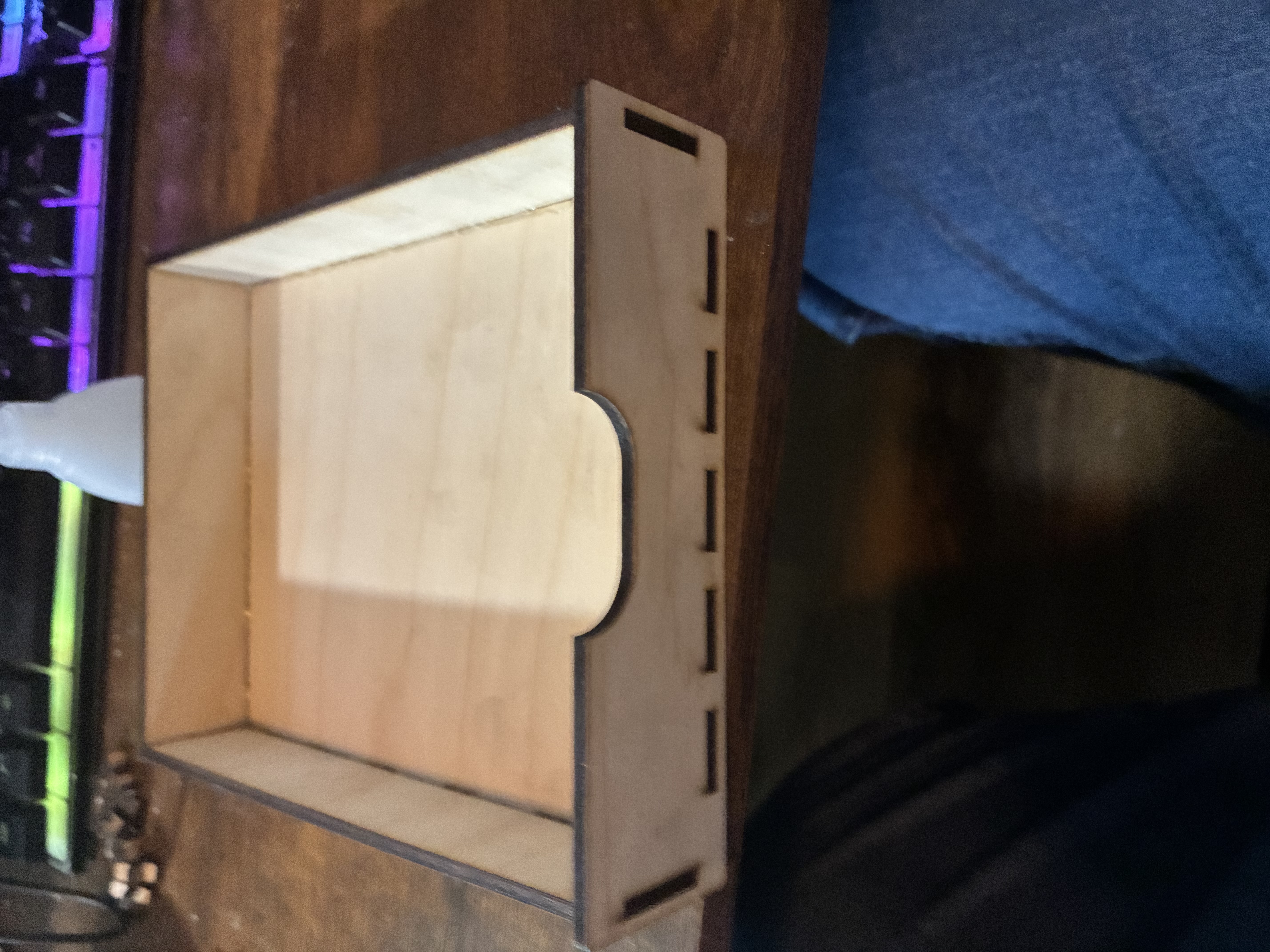

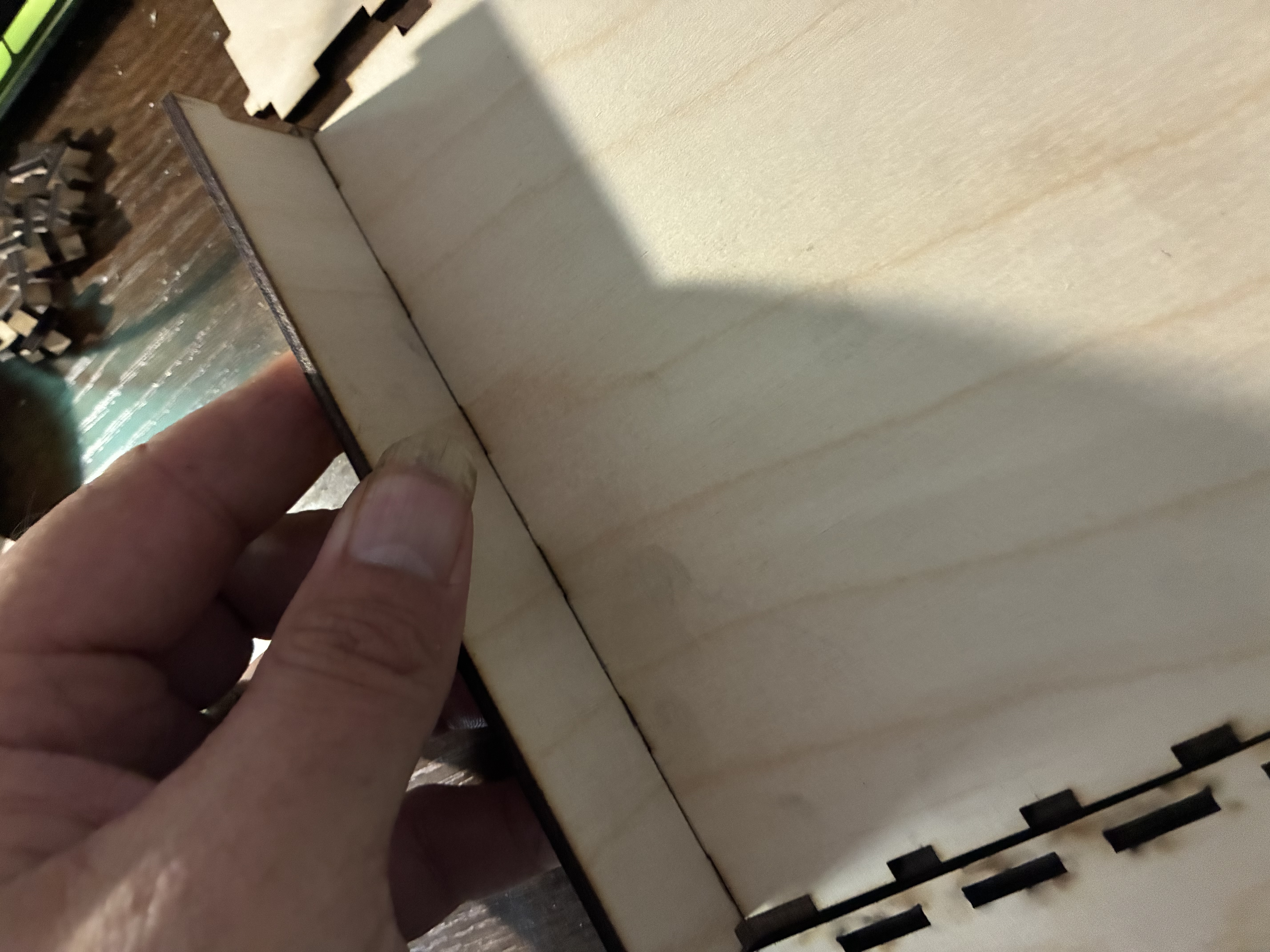

Aby dodać przód, nałóż pasek kleju na zakładki szuflady i przyłóż przód szuflady. Będzie ciasno, ale można to nałożyć.

Dla dodatkowej stabilności i wytrzymałości przełóż pasek kleju wzdłuż każdego połączenia WEWNĄTRZ szuflady. Spryskaj ją aktywatorem, żeby szybciej stwardniała.

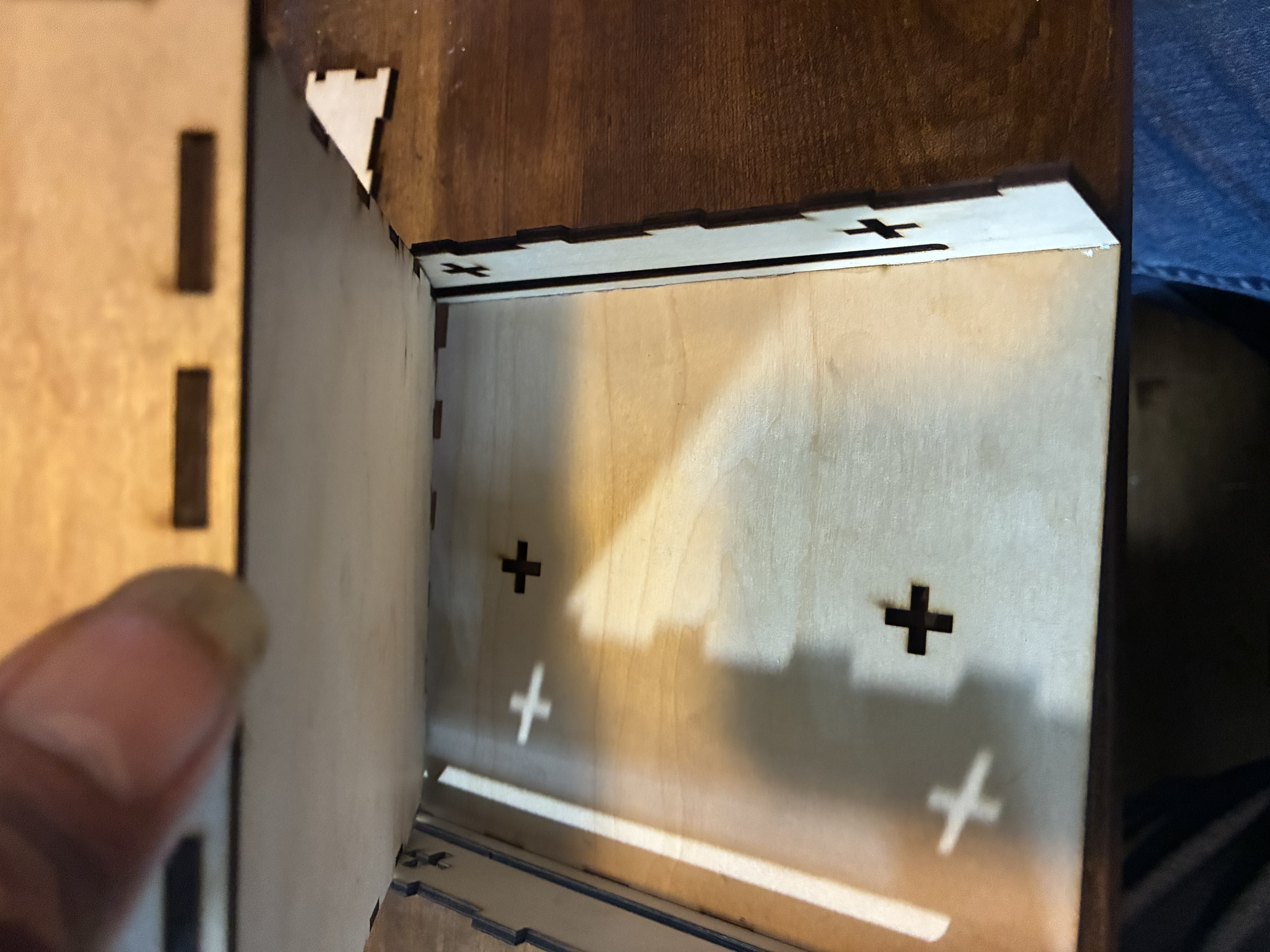

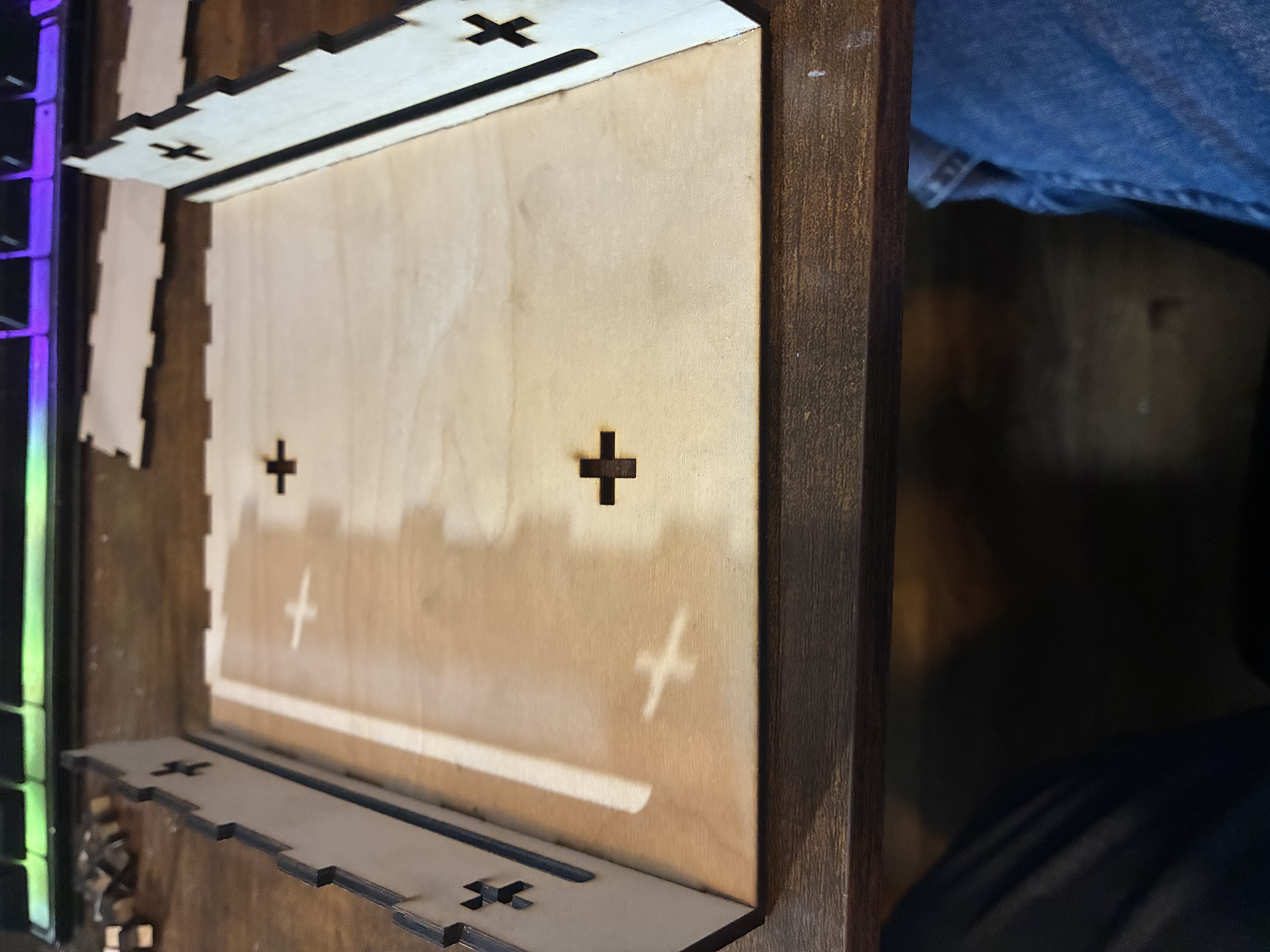

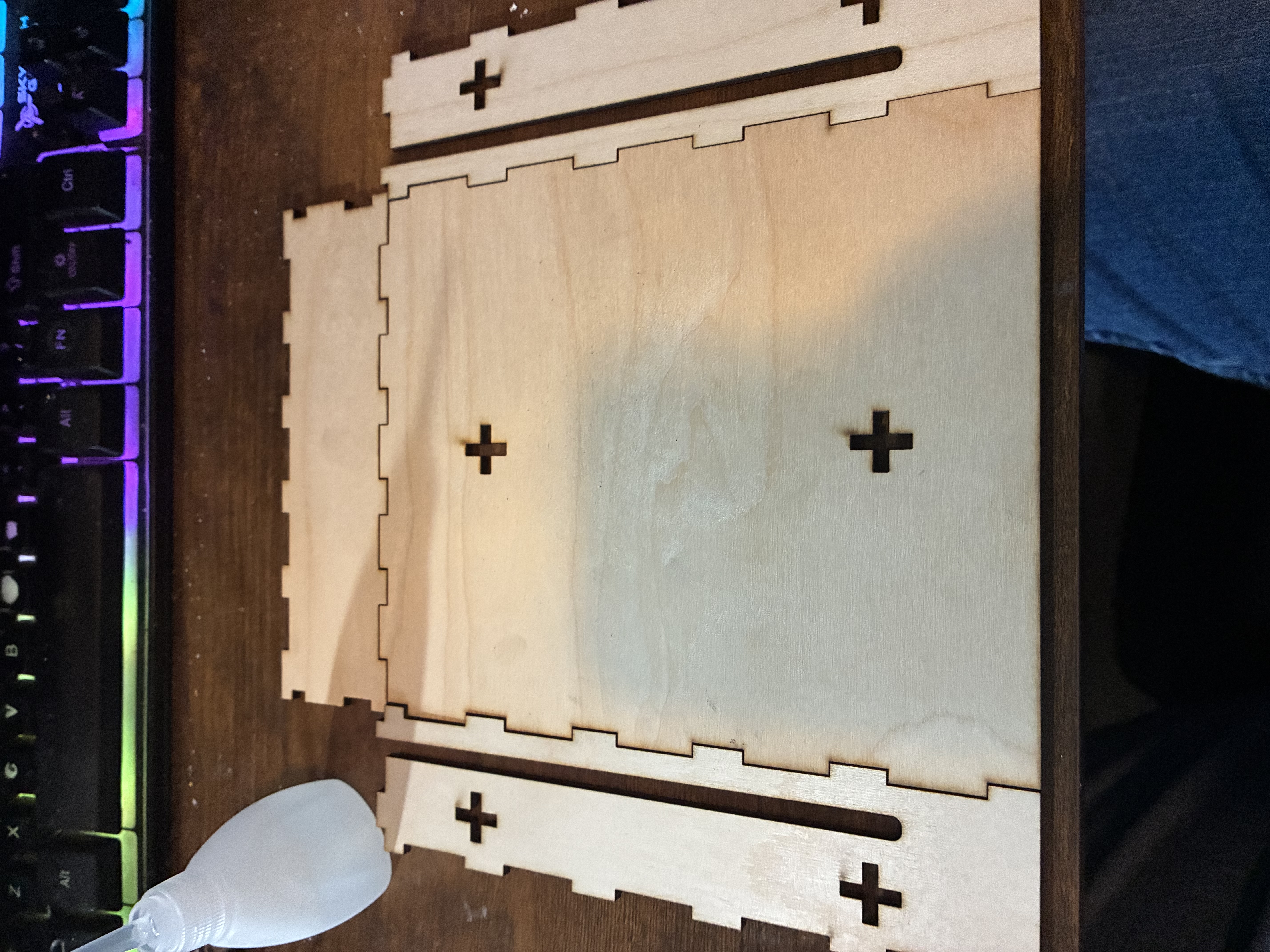

Etui ma również 5 części. Jednak zacznij od 4 elementów pokazanych na Zdjęciu 1. Przełóż pasek kleju wzdłuż zakładek i połącz elementy zgodnie z opisaniem poniżej:

WAŻNE: Upewnij się, że rowek wycięcia boków jest najbliżej dolnego elementu.

WAŻNE: Przyczep boki tylko na tym etapie. Gdy boki są przymocowane, przeciągnij pasek kleju wzdłuż połączenia w miejscu, gdzie oba elementy się stykają, aby wzmocnić połączenie. Użyj sprayu aktywacyjnego, żeby utwardzić klej przed przejściem do kolejnej części.

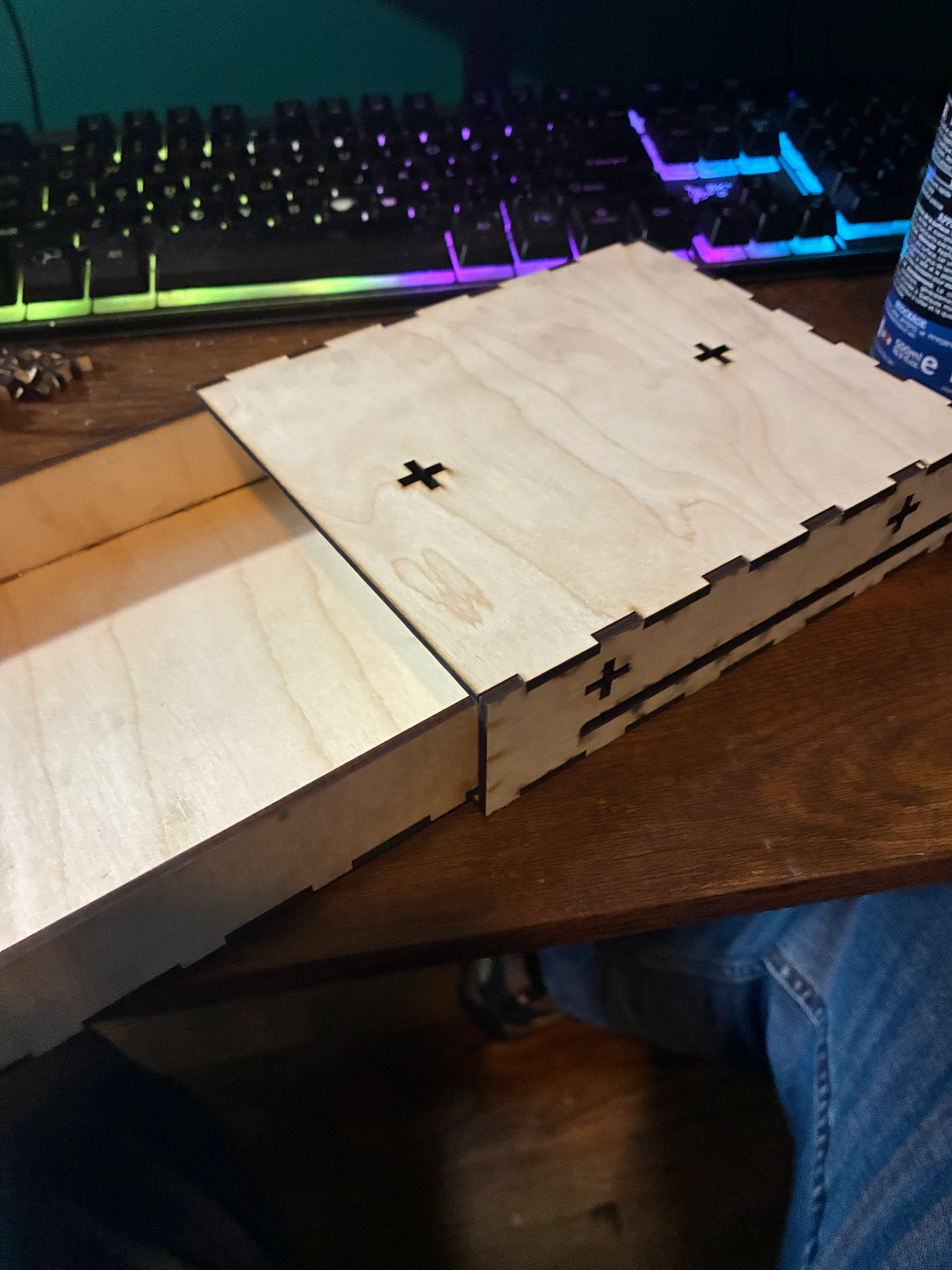

PRZED dodaniem tylnej części obudowy weź szufladę i dźwignij stalówki z tyłu w wycięty rowek po bokach. (Zdjęcie 3) Przeciągnij szufladę do przodu. (Zdjęcie 4)

WAŻNE: Podczas mocowania tylnej części obudowy upewnij się, że najmniejsza zaczepka znajduje się na dole, jak pokazano na zdjęciu 5. Przeprowadź klej wzdłuż zaczepów i przyłącz go do boków obudowy. Dodaj pasek kleju tam, gdzie tył łączy się z bokami i dnem, a następnie użyj sprayu aktywacyjnego, żeby go utwardzić.

Na koniec dodaj górny element, przesuwając pasek kleju wzdłuż każdej zakładki i zatrzaskując go w zaczepki dolnej części obudowy. Trzymaj szufladę całkowicie wyciągniętą podczas składania. Trudno będzie się wkręcić, ale pasują do siebie. Po złożeniu odczekaj około 5 minut, aż klej na górze się zwiąże i stwardnie, bo w tym momencie nie da się bezpiecznie wprowadzić sprayu aktywacyjnego do wnętrza.

Po utwardzeniu kleju sprawdź szufladę, wyciągając i wysuwając ją kilka razy.

Na potrzeby tego instruktażu układanie to położenie szuflady na wierzchu, a dołączanie to układanie obok siebie.

Jeśli chcesz ułożyć lub przymocować więcej szuflad, musisz postępować zgodnie z powyższymi krokami, aby stworzyć każdą z nich.

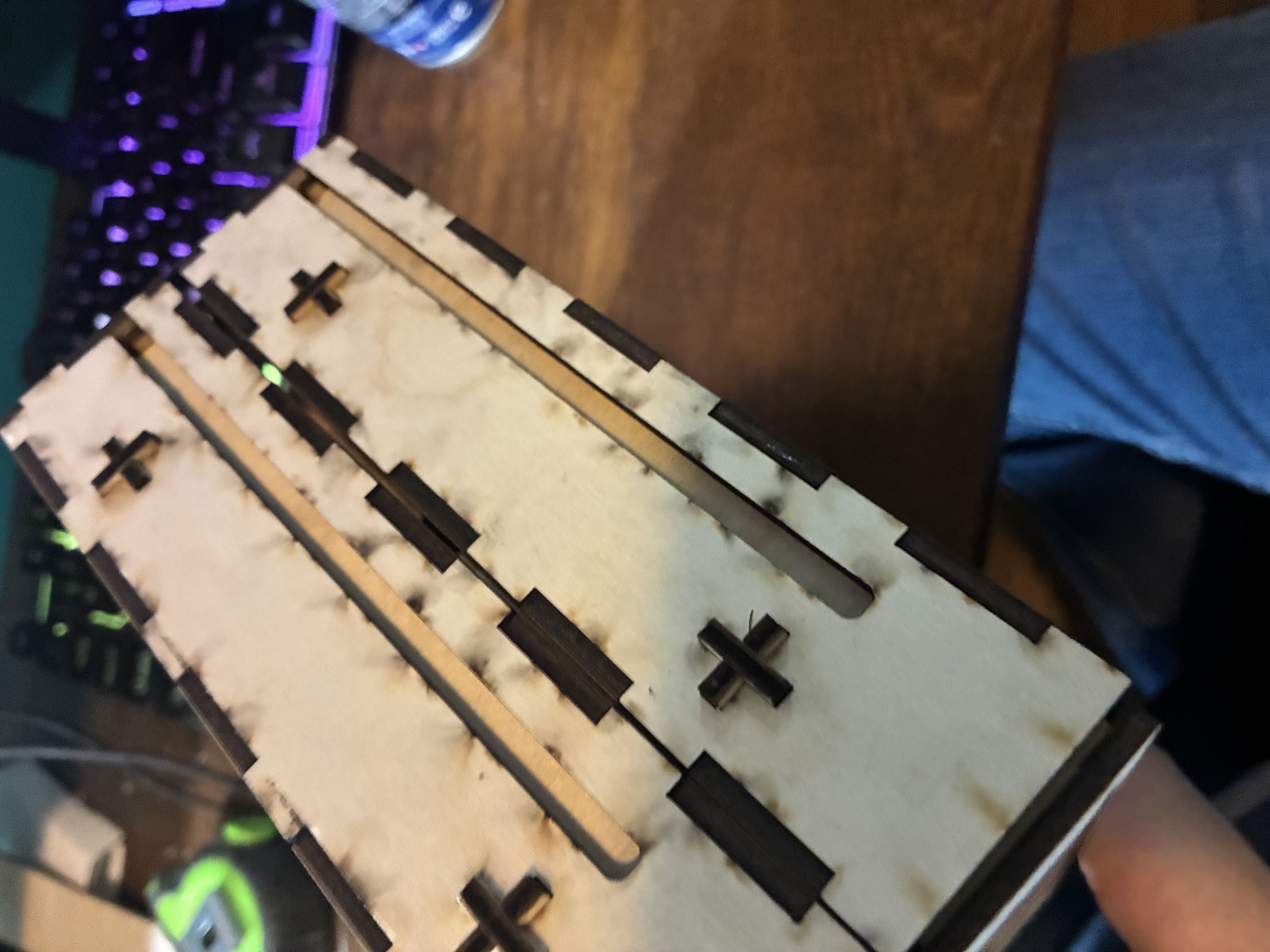

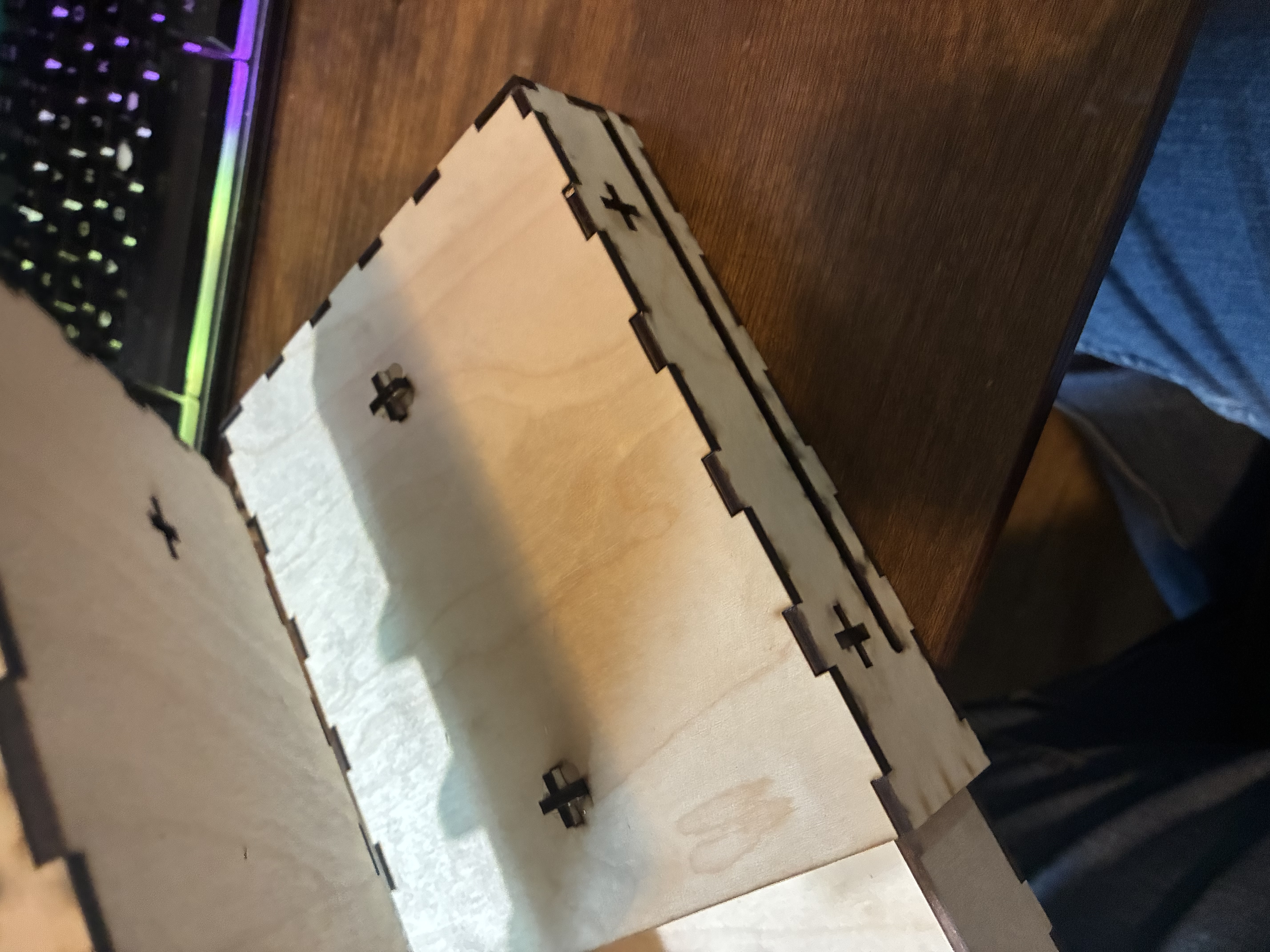

Na górze i bokach każdej obudowy szuflady znajdują się dwa otwory w kształcie krzyża. Aby je ułożyć lub przymocować, weźmiesz jeden z krzyżyków, które zrobiliśmy w kroku 2 powyżej, i zatrzasz go do otworu.

WAŻNE: Nie przyklejaj ich, chyba że są bardzo luźne. Nie powinny być i dobrze się wpasować. Klej pojawia się później.

WAŻNE RÓWNIEŻ: Wciskając te krzyżyki w otwory, bardzo łatwo jest je przepchnąć na całość. Aby temu zapobiec, podczas mocowania boki wewnętrznej szuflady powinny temu zapobiegać, jeśli zamkniesz ją do końca przed włożeniem szuflady. Na górze możesz zapobiec przejściu przez cały przedni otwór, wkładając rękę do środka i trzymając palec nad otworem. Tylny otwór – trzeba być bardzo ostrożnym i naciskać ciśniej niż pozostałe.

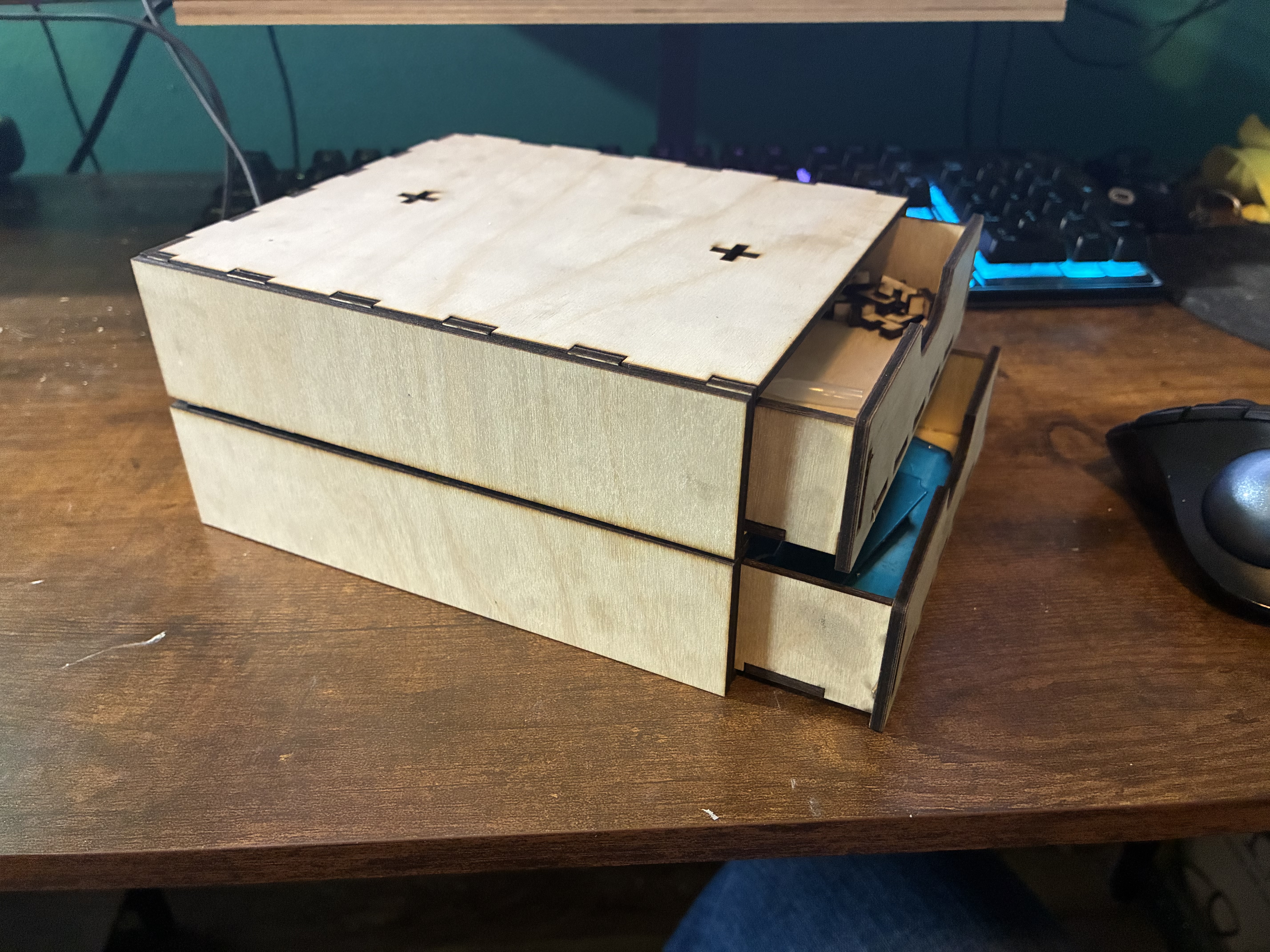

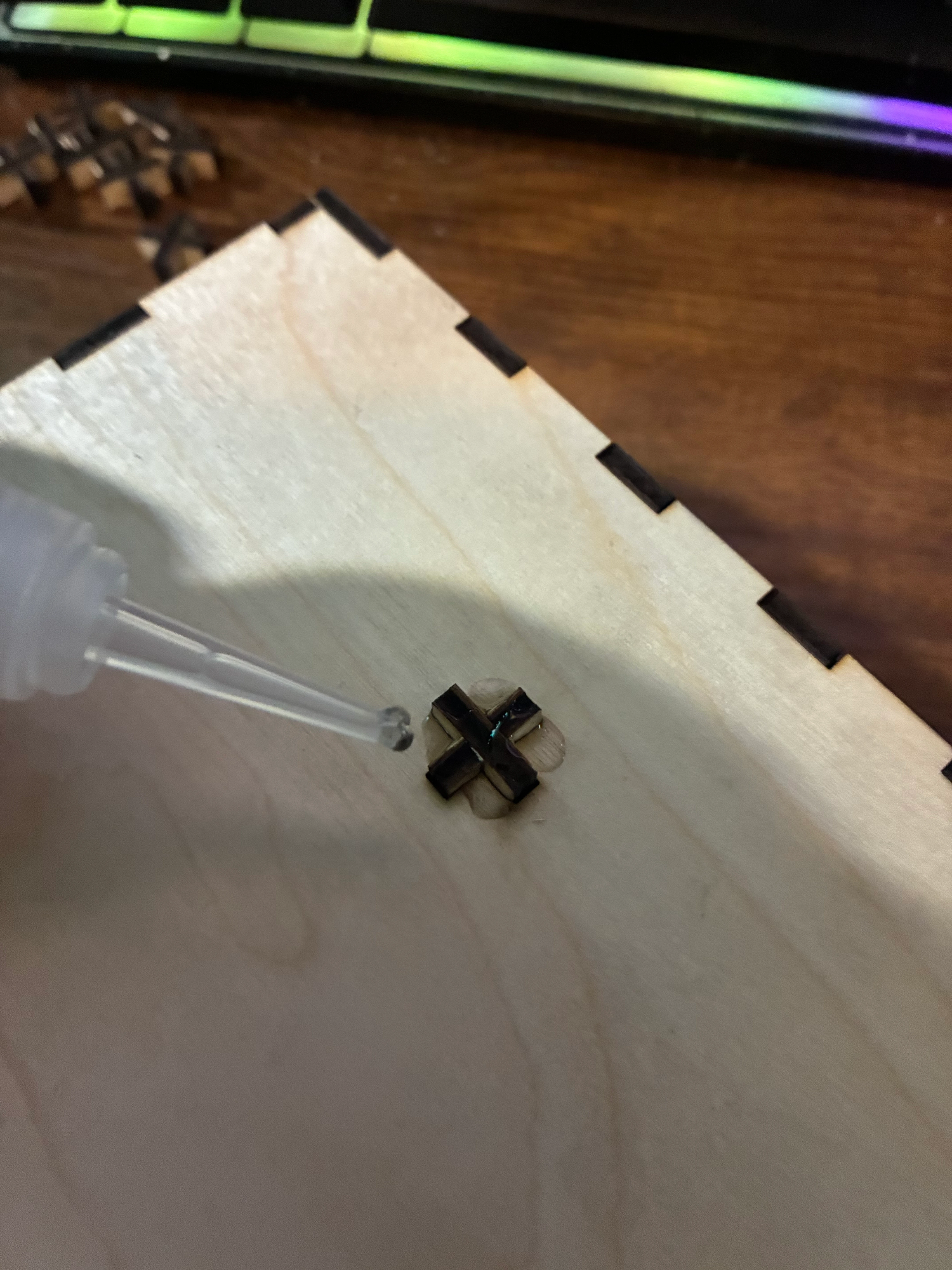

Gdy już krzyże są w otworach, nałóż trochę kleju na każde skrzyżowanie elementów poprzecznych (patrz zdjęcie 3). Następnie weź następną szufladę, ułóż ją i naciśnij w dół, żeby je zatrzasnąć. Zrób to przed zastygnięciem kleju, żeby klej przymocował krzyże do obu szuflad.

Boki są dokładnie takie same, ale łatwiej jest je zobaczyć, bo krzyże łatwiej są widoczne i łatwiej ustawione.

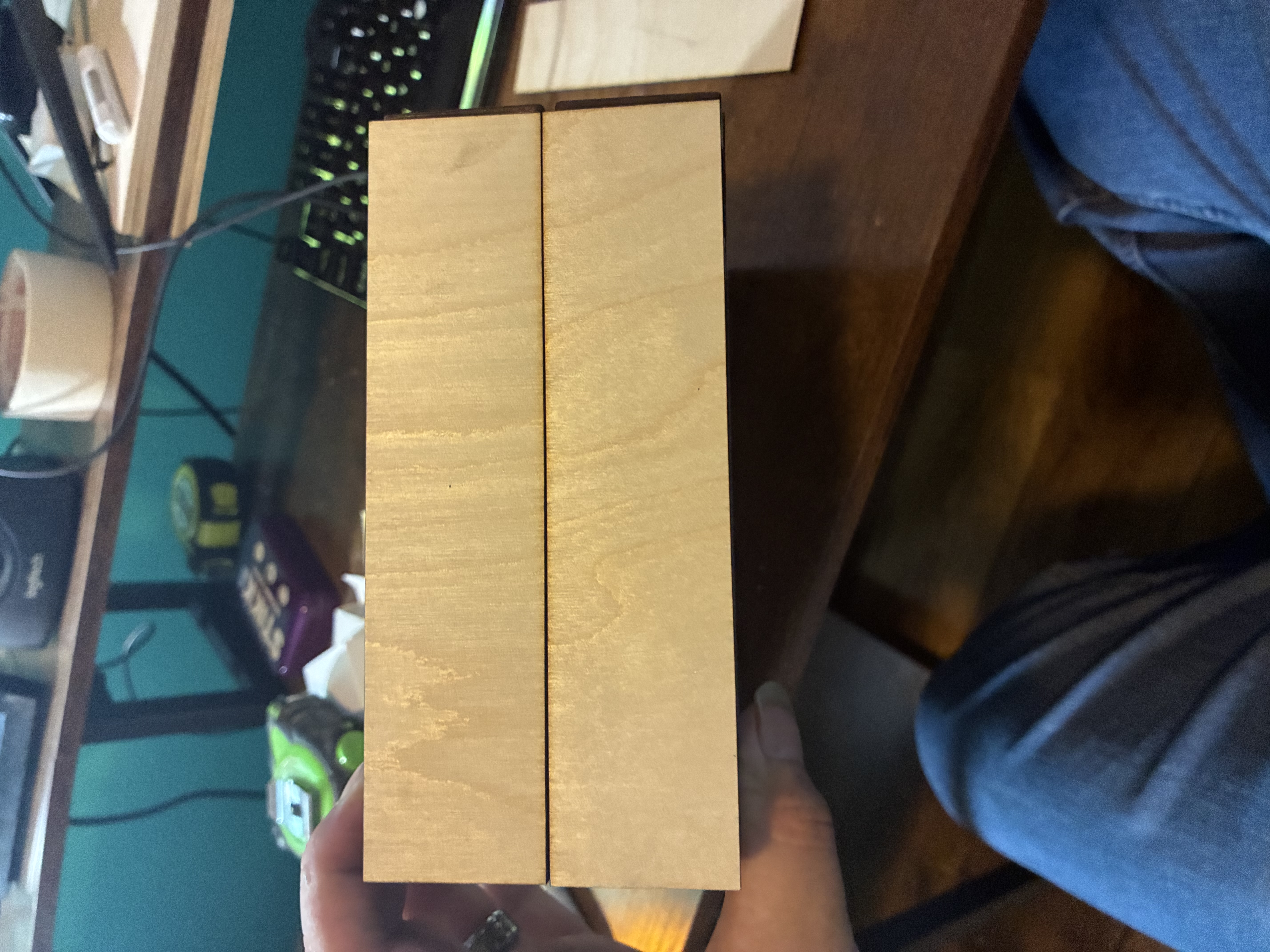

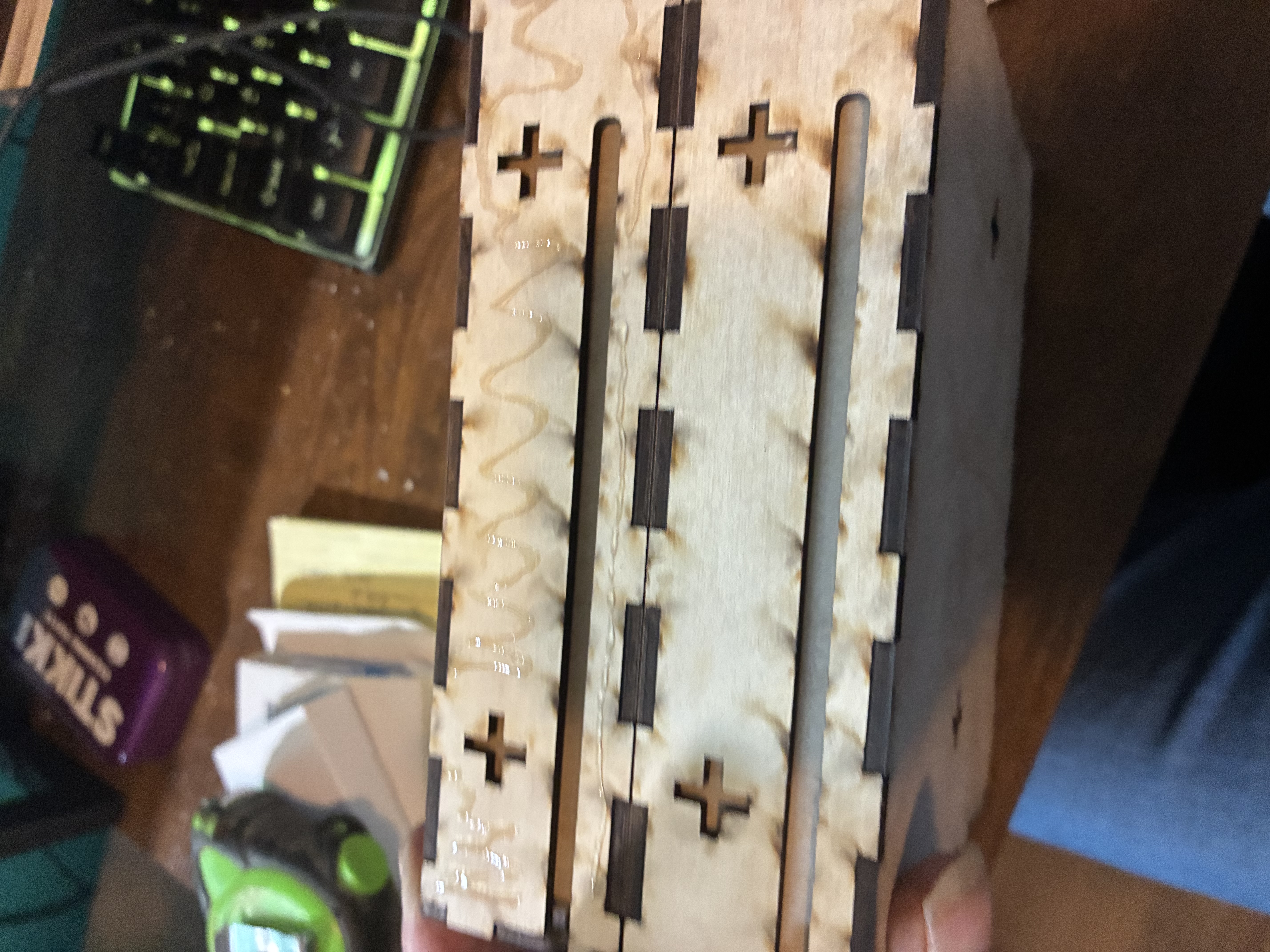

nie chcieć widzieć zaczepów, rowka, w którym wjeżdża szuflada, ani otworów poprzecznych, gdy już wszystko złożysz. W takim przypadku użyj dostarczonych blanków, aby zakryć te obszary.

WAŻNE: Pamiętaj, że gdy dodasz blank, w zasadzie oznaczasz, że nie będziesz układać ani mocować szuflad na stosy. Dlatego nie mam zdjęcia górnego blanku, bo planuję później dodać więcej szuflad na górze.

Polecam wycinać puste boki i pokrywkę dopiero po pełnym złożeniu i gotowości do dodania, a nie wcześniej. Dzięki temu dokładnie będziesz wiedzieć, ile potrzebujesz.

Te szuflady są idealnego rozmiaru dla tego, czego potrzebowałem. Próbowałem je powiększyć zarówno pod względem głębokości, jak i szerokości, ale po prostu nie przesuwały się tak łatwo. Może być potrzebny element przewodni, aby umieścić większe rozmiary pod szufladą, ale wewnątrz obudowy. To byłaby niemal całkowita przeróbka i zdecydowałem się nie iść tą drogą.

Do tego, co zamierzałem zrobić, to zadziałało idealnie. Co o tym myślisz?

Daj znać w komentarzach, a jeśli podoba ci się ten projekt, daj mi kciuka w górę na Atomm. A gdy już go zrobisz, daj mi zdjęcie, żebym mógł zobaczyć, jak wyszło.

Mam wiele innych planów dostępnych do wyboru. Jest kilka premium, ale w większości moje plany są darmowe do pobrania i użycia. Sprawdź je tutaj: https://www.atomm.com/@Woodlord_Crafts?utm_source=copylink&utm_medium=referral&utm_campaign=sharetoearn2&utm_id=15190

A przy okazji, daj mi znać, żebyś był poinformowany, gdy w przyszłości zrezygnuję z innych planów.
