[Laser cut and engrave] Week 3 Task - Modular Hexagon Frame — Project made with xTool M1 machine for Father's Day.

Compito della Settimana 3 - Struttura Esagonica Modulare

Istruzione

Hexagon Basic Module 1 Set

.xcs

Mostra altri 2

Scenario di applicazione

Elaborazione laser (45min)

Macchina e modulo

xTool M1

10W

Materiale utilizzato

Legno

386

11832

Informazione

      Quando si tratta di regalare, ti capita mai di avere difficoltà a capire cosa dare? Soprattutto per chi ha tutto, o per chi è minimalista.... Ma questo non significa che non apprezzeranno ricevere regali.

Ma questo problema mi ha ispirato a mettere insieme questa unità modulare, che è espandibile, è facile aggiungere un'unità aggiuntiva in futuro e costruirci sopra, ed è anche riorganizzabile, quindi tutti i moduli possono essere spostati per ottenere una configurazione diversa.

Quindi è un dono che può continuare a donare, e dato che sarà sempre un'unica unità, sentirà meno ingombrante.

Istruzione

Passo1

IDEA:

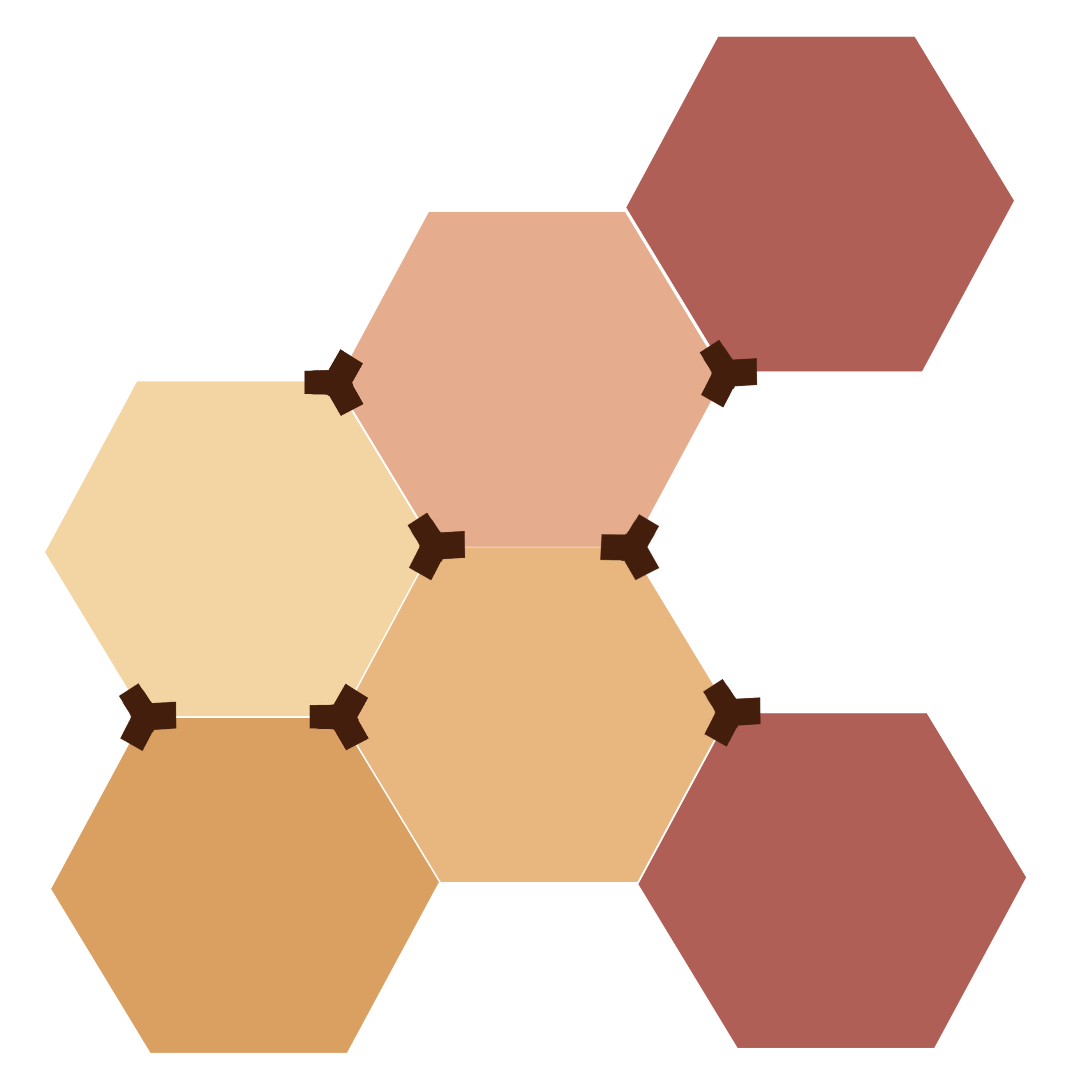

Dopo aver avuto l'idea modulare, ho pensato che una forma esagogonale sarebbe la soluzione migliore per quello che avevo in mente, quindi, come al solito, ho iniziato con alcuni schizzi sul mio iPad con Procreate.

Con i lati dritti dell'esagono, possono facilmente essere messi l'uno contro l'altro.

Ma per avere la capacità di espandere e riorganizzare, ho pensato che qualche tipo di joint con l'idea di "Mortise e Tenon" potesse funzionare.

Dallo schizzo, è facile vedere che l'esagono, ovviamente, è la geometria principale. Per semplificare, 3 strati saranno il minimo, con lo strato centrale leggermente più piccolo, il che creerà una scanalatura per inserire la giunzione.

E ora, è il momento di mettere alla prova le mie idee.

Passo2

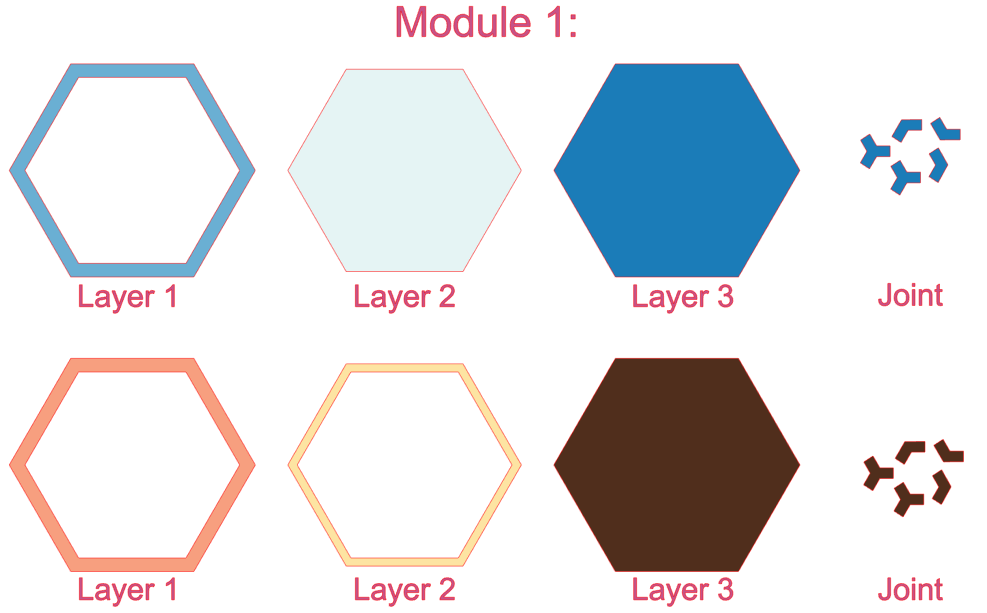

Modulo Base 1:

Ho disegnato 3 esagoni, esattamente della stessa

dimensione Livello 1: Un offset interno di 0,25" del primo esagono, poi ho "sottratto" l'esagono piccolo da quello grande e ho creato un anello esagonale (anello esagonico).

Passo3

Modulo Base 2:

Con l'Opzione 2 del Modulo Base 1 Livello 2, eliminando due lati, si lascia una "U" shape

Mettendo insieme tutti e tre gli strati, si creerà comunque una scanalatura di 0,1" per il "Joint", ma la forma a "U" del Layer 2 creerà uno slot, diventando quindi una cornice inseribile.

Questo sarà il Modulo 2, che è una cornice per foto.

Passo4

Giunzione

Butta insieme 3 set di Layer 1 e Layer 2, mentre li stai mettendo insieme nella vita
reale. Salda tutti e 3 i Layer 1 insieme
. "Sottrai" tutti e 3 dello strato 2 dallo Strato 1
. Taglia il materiale extra per creare la giunzione
a 3 gambe.Creo anche alcune giunture a due gambe da usare intorno al bordo.

Passo5

Aggiungendo i progetti al Modulo Base:

Esempio 1: Mappa del Quartiere

Creo 4 mappe di quartiere separate, che sono acqua, terra 1 (campi da golf), terra 2 e strada

Dato che ho solo due strati su cui applicare il disegno, decido di mettere la strada sul Livello 2 e fare un ritaglio. Il resto delle mappe sul Layer 3, usando il punteggio e diverse forze dell'incisione per differenziarle.

*Per istruzioni dettagliate su come creare la mappa, si prega di consultare my Laser Cut Map How-to"

Passo6

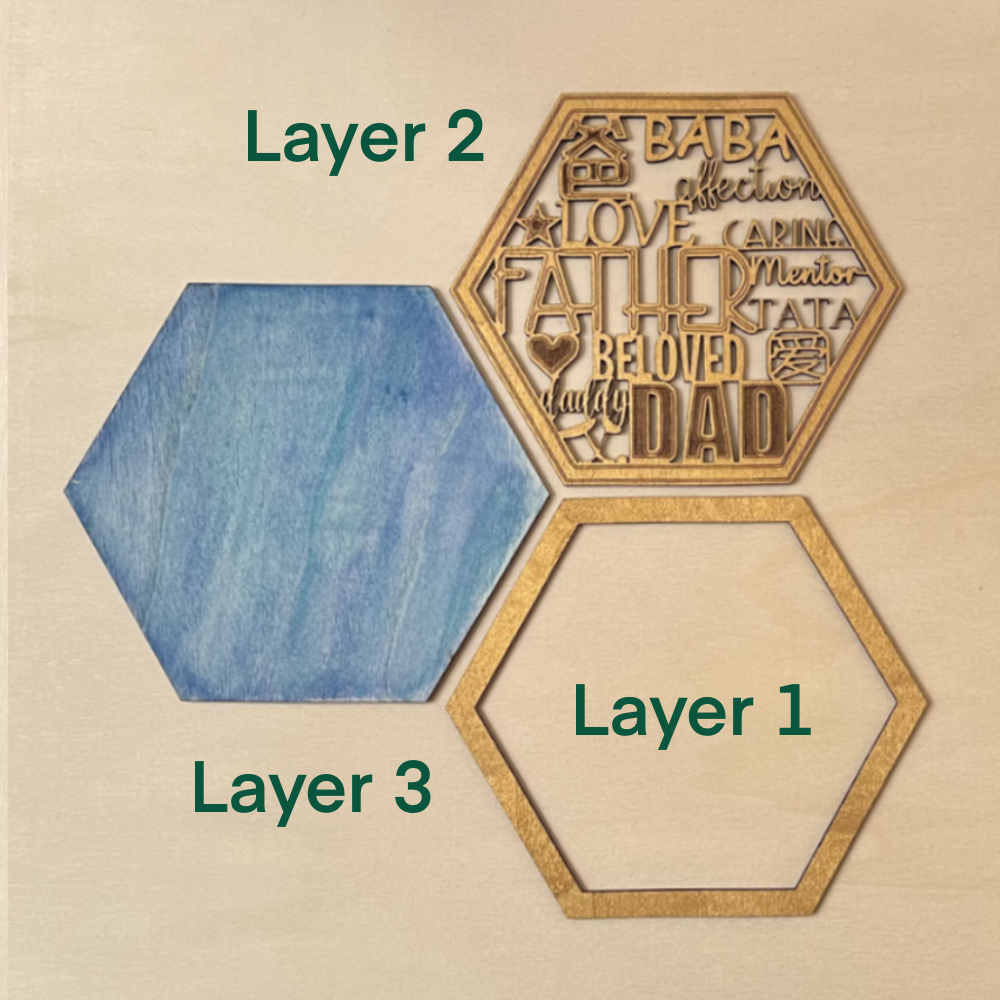

Esempio 2: Tributo al papà

per la Festa del Papà, volevo creare qualcosa che rendesse omaggio a tutti i padri, ho trovato diverse lingue per padre o papà, e ho aggiunto alcune parole per descrivere la qualità del padre, giocando con diversi font e il layout, ho messo il design al livello 2, e questo è ciò che ottengo:

Ovviamente, puoi sempre personalizzarlo. Oppure aggiungi qualche linea di incisione o taglio extra per creare un po' di profondità.

Ora salva tutto in formato SVG e è pronto per il taglio laser.

Passo7

Taglio laser:

Grazie al nuovo aggiornamento software XCS (V1.3.21), alle funzioni "colore del layer" e "salvataggio delle impostazioni", i file che scaricate qui dovrebbero avere il colore corretto e le mie impostazioni. Ma ovviamente, puoi sempre sperimentare il tuo contesto.

**Per l'incisione: uso "Red" per l'acqua (100/80/1, 140 line per cm) e

"Green" per i campi da golf (50/80/1 140line per cm), per ottenere una profondità diversa.

**Per il punteggio: uso "Orange" per il Land 1, e un segno di incollaggio sul Layer 3 (40/20/1)

**Per il taglio: uso "Viola" (100/4/1 per 1,5mm Tiglio)

Per la "mappa":

Layer 3:

Punteggio (40/20/1) contorno arancione del Terreno 2 e linea guida per incollare
Engrave Land1, che è il
campo da golf Incidere Acqua
Taglia con il contorno

Livello 2 & Livello 1:

Solo taglio

semplice Per "Tributo al Padre":

Opt 1: Taglio semplice per tutti e 3 i strati

Opt 2: Layer 2: Incidere (Red) prima, poi sparare (Arancione), poi tagliare (Viola) il contorno.

Per "Joint":

Tagliane un sacco, qui puoi usare tutta l'area di raschiamento.

Per il "Modulo Base 2":

Taglia tutti gli strati sul pannello dorato, ma taglia il "Pannello di posizionamento immagini" con legno più sottile, cartonciolo o cartoncino pesante.

Passo8

Colorazione:

Per alcuni strati, forse sarà una buona idea colorarli prima del taglio.

Così, ho iniziato a dipingere una tavola con il mio colore base dorato, dove ho tagliato tutto il mio Layer 1.

Per the "Mappa", ho fatto il Layer 3 sul tabellone dorato, ma ho trovato che l'area incisa dei campi da golf e dell'acqua sembra un po' pesante, quindi ho leggermente tingito i campi da golf con vernice verde giallastra e ho colorato l'acqua di azzurro chiaro, inoltre ho riempito l'acqua con un po' di Diamond Glaze (https://www.amazon.com/dp/B001B26II4?ref_=cm_sw_r_cp_ud_dp_2AGKM3P4M6PP51YBVPDF) che li fa sembrare acqua.

Per il "Tribute to Father", ho tagliato il Layer 1 e il Layer 2 su tavola dorata, ma per il Layer 3 ne provo uno con il nero e uno con il blu per offrire un contrasto.

Per il Modulo 2, ho stampato uno dei miei acquerelli come foto.

Passo9

Montaggio:

Prima di tutto, fai sempre un fitting a secco e assicurati che tutto sia a posto, presta attenzione all'orientamento dell'esagono. La colla è abbastanza dritta verso il basso.

Ecco i 3 esempi e un insieme di articolazioni

Puoi assemblare con un'articolazione a 3 gambe o a due gambe,

Puoi smontarli, cambiarli per ottenere configurazioni diverse.

E d'ora in poi, puoi aggiungere uno stile birthday one, un fotogramma vuota, così possono aggiungere la loro unica foto, lavagna su una, o semplicemente su una semplice, l'opzione è infinita.....
