설명
이게 뭐예요?
이것은 모서리 장식 생성기입니다.
문틀의 모서리에 붙일 L자형 목재 장식을 생성하며, 1:1 실제 크기의 레이저 절단 도면을 내보냅니다. 절단 후 바로 문틀에 붙일 수 있으며, 조립할 작은 부품이 필요 없고 공차를 측정할 필요도 없습니다.
사용 방법

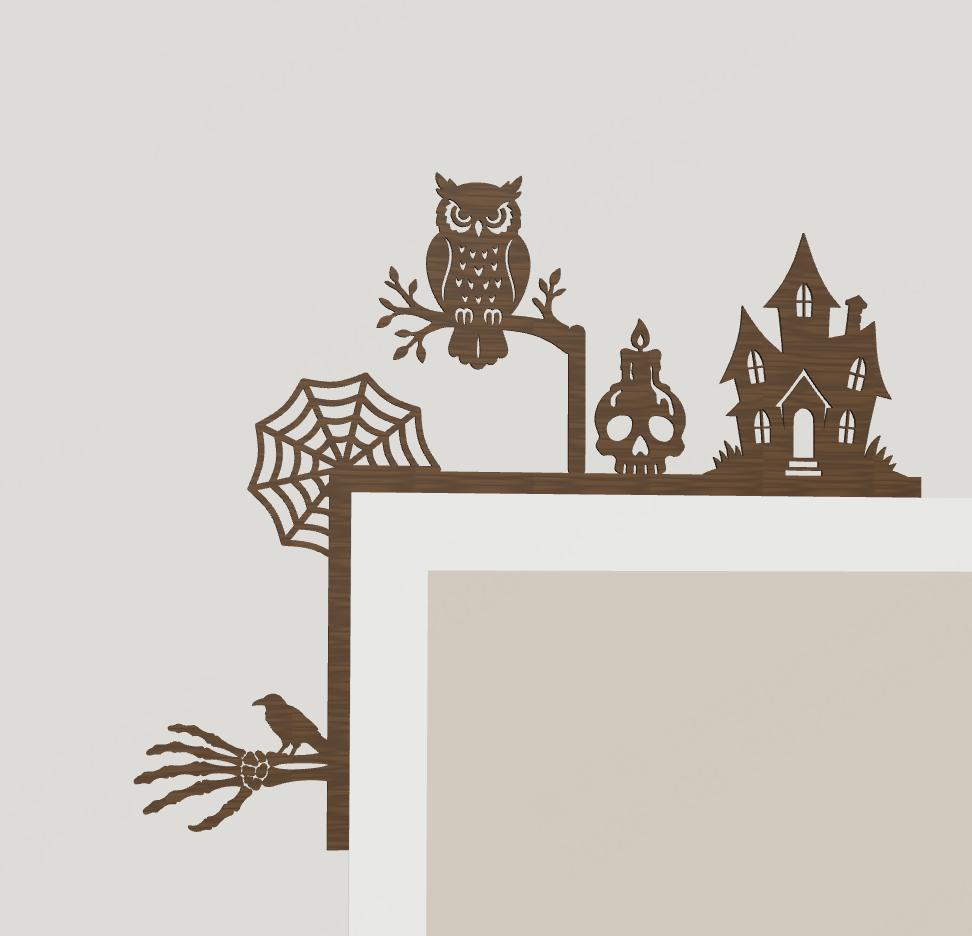

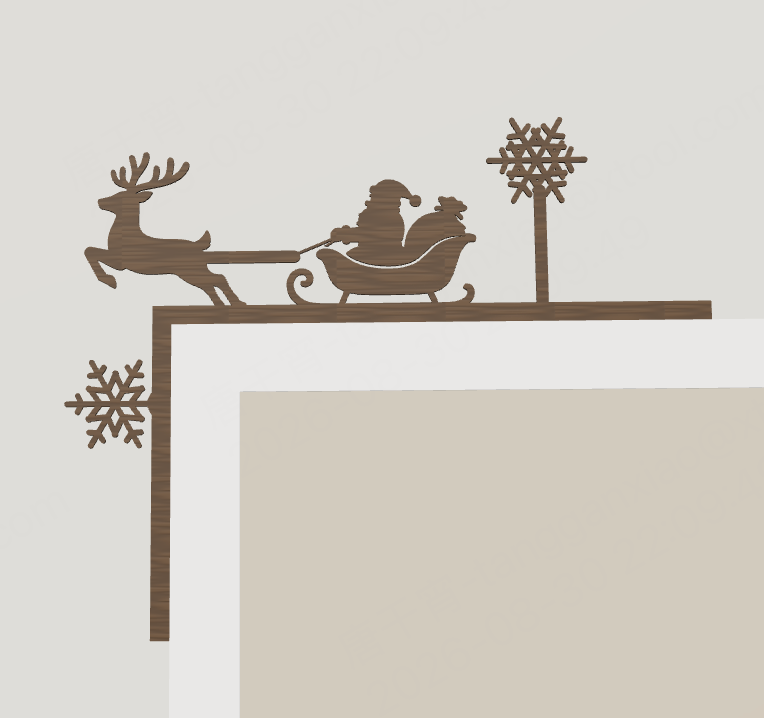

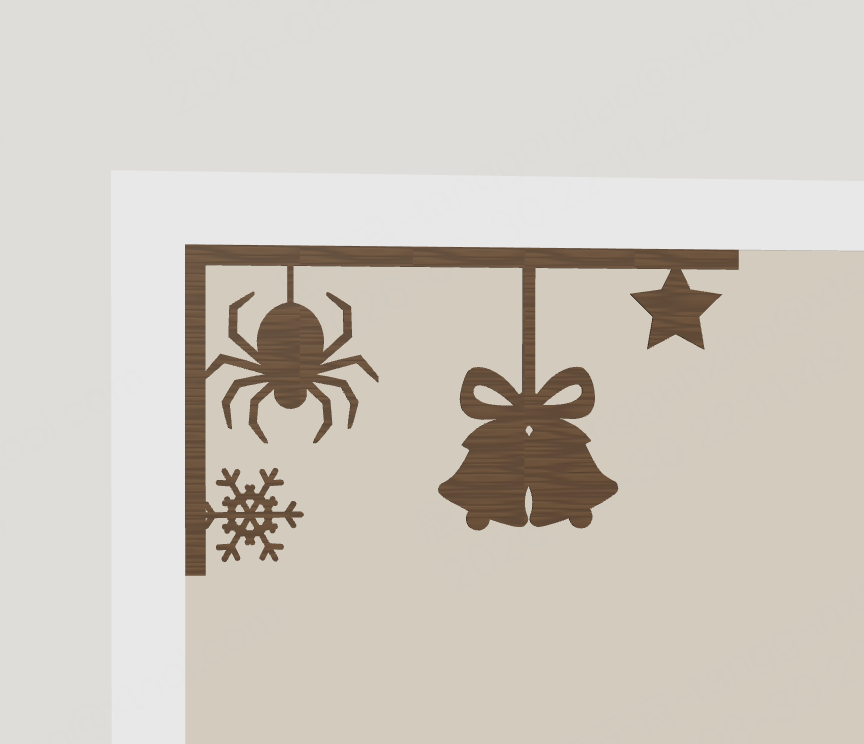

1. 설치 형태 선택: 문틀 외측(모서리를 움켜잡고 장식이 벽면으로 펼쳐짐) 또는 문틀 내측(모서리 지지식, 장식이 문구멍 쪽으로 길어짐).
2. 소스 라이브러리에서 선택: 패턴을 선택하거나 형태를 선택하거나, 원하는 것을 조합하기 위해 영문 문구를 추가할 수 있습니다.
3. 위치와 크기를 조정하며 끌어다 놓고, 오른쪽 칸에서 문틀 크기, 프레임 너비, 둥근 모서리 및 연결 다리를 조정하세요.
4. 하단에서 모든 체크가 녹색이면 내보낼 수 있으며; 왼쪽 아래에서 3D 실제 미리보기로 전환하여 문틀에 설치된 모양을 확인할 수 있습니다.
그것은 당신 대신 이 세 가지 일을 제대로 처리합니다
1. 절단 후 분해되지 않음: 소재를 서로 포함하여 Boolean 합집합을 만들고, 연결 성분을 검사하며, 자동으로 끊어진 곳에 연결 다리를 보충합니다. 다리는 보이고, 조정할 수 있으며, 끌 수 있습니다.
2. 너무 얇은 부분은 절단할 수 없음: 동일한 실루엣을 40mm와 90mm에 배치하면, 가장 얇은 부분의 절대 폭 차이가 두 배 이상이므로, 소재는 배치된 크기에 따라 최소 절단 너비까지 자동으로 두꺼워집니다; 여전히 지나치게 얇은 부분은 체크 시 내보내기를 차단하며, 어떤 부분인지, 어디가 얇은지, 어느 정도 비율인지 명확하게 알려줍니다.
3. 크기가 실제입니다: 도면은 밀리미터 viewBox로, 1:1 실제 크기이며, 좌우 두 개의 항목이 서로 거울처럼 한 번에 내보내집니다.
 |  |
 |  |
변경 로그
v1.0.1:
- 여러 축제 소재 추가, 수평 봉과 수직 봉 형태 추가로 패턴 연결 용이;
- 여러 언어가 Atomm 메인 사이트에 따라 전환되지 않는 문제 수정;
- 오른쪽 상단 언어 아이콘, 18개 언어 지원;
