サムスクリューボックス

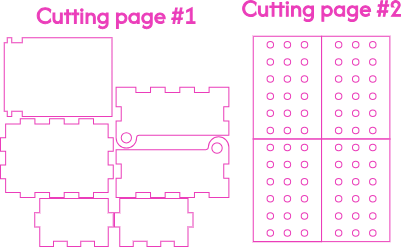

デザインには「ページ1を切る」と「ページ2を切る」という2つのタイトルの下に2つの要素グループが配置されています。

タイトルと2ページ目の要素の出力を選択し、「出力」トグルを無効にして無効にしてください。これはxtool studioのフォーカス設定エリアで確認できます。

「ページ1を切り取る」というタイトルの下の要素を選び、出力トグルが有効になっていることを確認してください。

Cutting 1ページ」のタイトルの下にエレメントをドラッグして作業台の中央に移動させます。

カット設定を確認し、選んだ素材に適しているか確認してください。

設計ファイルには3mmのバーチ合板の設定があり、設定されたパス数がやや強すぎます。

プロセスをクリックし、機械の通常の手順に従って安全なカットを確実にしてください。

1ページ目をカットした後、カットしたアイテムを集めて2ページ目のカット用に素材を再配置します。

xtool studioで、Page 1のカット要素をワークテーブルから離し、出力を無効にするトグルを更新してください。

Page 2要素をワークテーブルの中央に配置され、これらの要素の出力を有効にするように設定を更新してください。

1と同じ手順で進めてください。

すべての切断要素を集めたら、そのパーツをスライドさせて箱を作ります。

両側の部品に取り付ける前に、蓋が2つのヒンジ穴の間に正しく位置

Page 2の要素は互いに重ねて固定していて、M3のサムスクリューはその穴にスライドしたりねじ込んだりして固定できます。短いサムスクリューの場合は、これらのシートのうち1枚だけで十分かもしれません。必要ならネジを長くするためにさらに追加してください。

12mmのネジがあるので4枚の穴のシートすべてを使い、箱の中に簡単に出入りできるように底板の側面をトリミングしなければなりませんでした。自分のニーズに合わせて調整してください。
