Scatola Eclissi - Scatola Solare - V2 - principio del foro stenopeico
Istruzione
Informazione
Softbox stenopeica per l'osservazione di eclissi e sole
Istruzione
Passo1: Incidi il contorno e taglia.
Ritaglio rosso MDF 3mm
: P100% - V15mm/
s Incisione contorno verde: P30% - V200mm/
Passo2: Pittura
Vernice bianca all'interno A0
Vernice nera all'esterno A0
Vernice nera all'esterno A1 A2 A3 A4
Vernice nera all'esterno B1 B2 B3 B4
Vernice nera all'interno B0

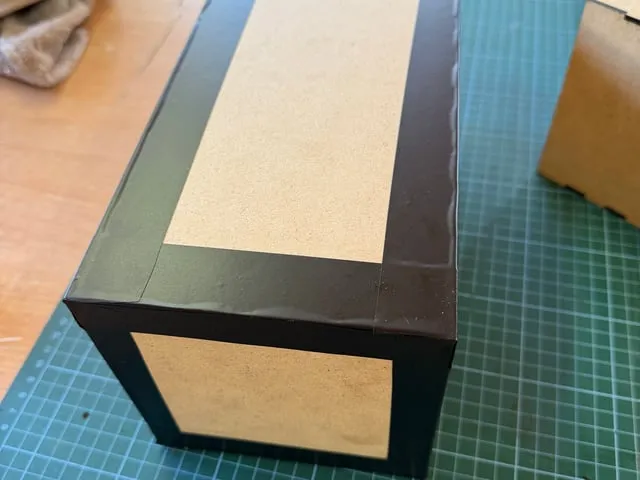

Passo3: Assemblaggio scatola scorrevole
Assemblaggio A1 A2 A3 A4 su A0
Vernice all'interno
Assemblaggio B1 B2 B3 B4 su B0
Vernice all'interno
Inserimento "largo" A
Adattamento "stretto" B
B deve inserire un
nastro Scotch per sigillare la luce
Passo4: Collage
Ho ritagliato carta di alluminio 30x30
poi incollato/nastro adesivo su un quadrato verde
Foro per ago 0,3mm
al centro alluminio
V2: biglietto da visita con fascicolo di incisione e taglio in alluminio 86x54. Diametri di foro diversi.
Passo5: Utilizzo
Torna al sole
Occhio nel foro
Scorri per zoomare
la nitidezza dell'immagine
dipenderà dalla nitidezza
del foro dell'ago o dalla carta pre-forata V2 (biglietto da visita 86x54)
