Una mini pressa Gutenberg tagliata al laser per l'aula

Costruisci una piccola pressa da stampa funzionale in stile Gutenberg da 3 mm di compensato di tiglio e gomma per timbri laser-safe.

Lavoro principalmente come ingegnere, ma oltre a questo insegno "tecnologia" in una scuola secondaria in Germania. Ho sviluppato questo modello come kit di lavoretto compatto per la mia classe Grade 6. Ogni studente può assemblare la propria stampa, esplorarne il principio meccanico e creare una stampa vera.

Il modello è un'interpretazione educativa semplificata, non una replica esatta in scala di una specifica casa editrice storica, ma puoi sicuramente usarlo come me in classe per insegnare ai bambini qualcosa sulla storia della stampa di libri!

Durante le nostre lezioni di tecnologia, esploriamo la carta come materia prima e analizziamo come la produzione di libri si è sviluppata nel tempo.

Invece di leggere solo su Gutenberg, carattere mobili e prime presse da stampa, gli studenti costruiscono da soli un piccolo modello funzionante.

La pressa finita permette di:

🧩 assemblare un meccanismo da parti⚙️
piatte tagliate al laser, osservare come vengono trasferiti🖨️
movimenti e pressioni produrre il proprio piccolo test di stampa📄
con carta e metodi
💡 di stampa che collegano storia, ingegneria e fabbricazione digitale

Il progetto richiede solo pochi materiali e può essere facilmente preparato come un set completo per la classe.

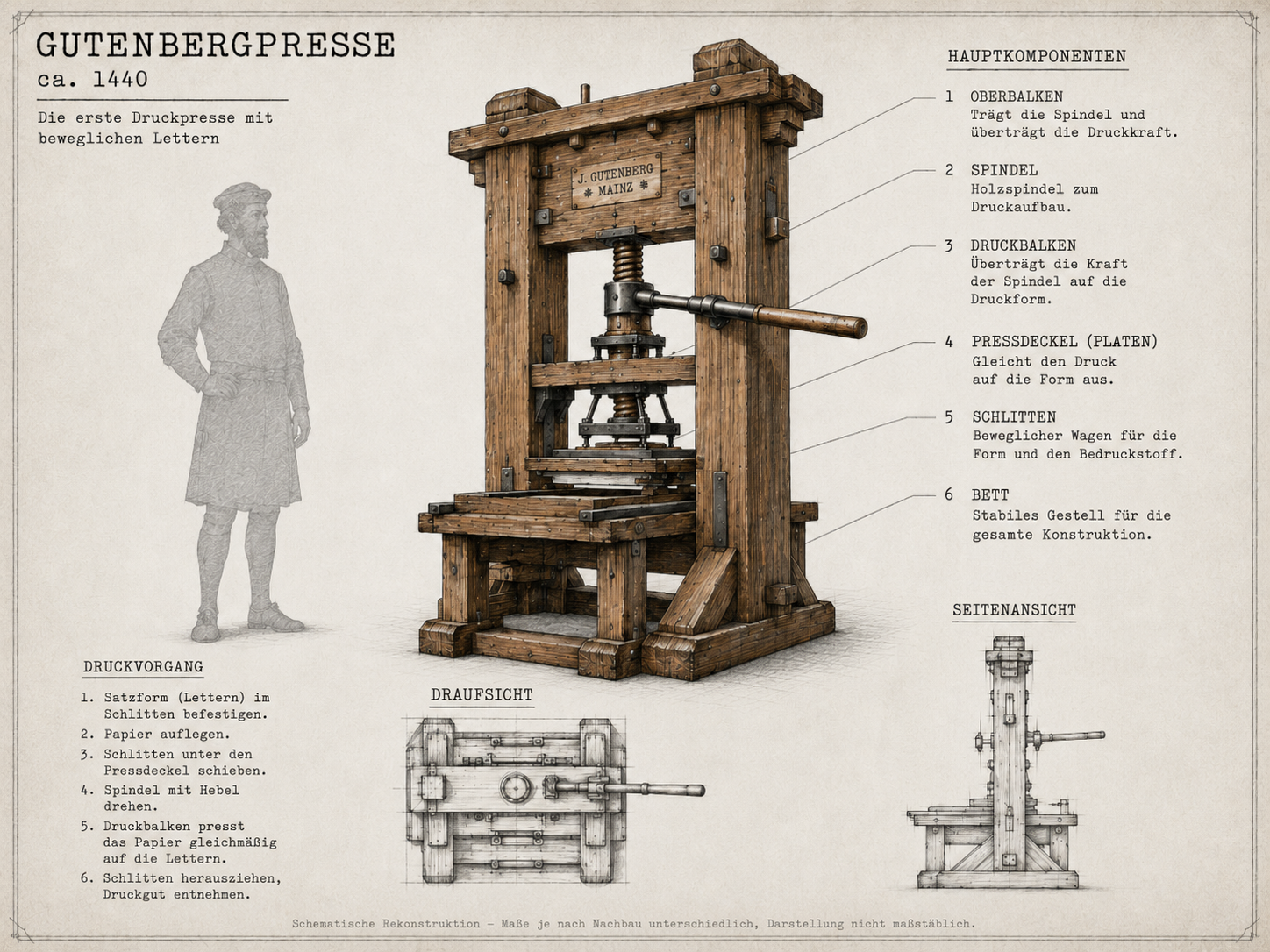

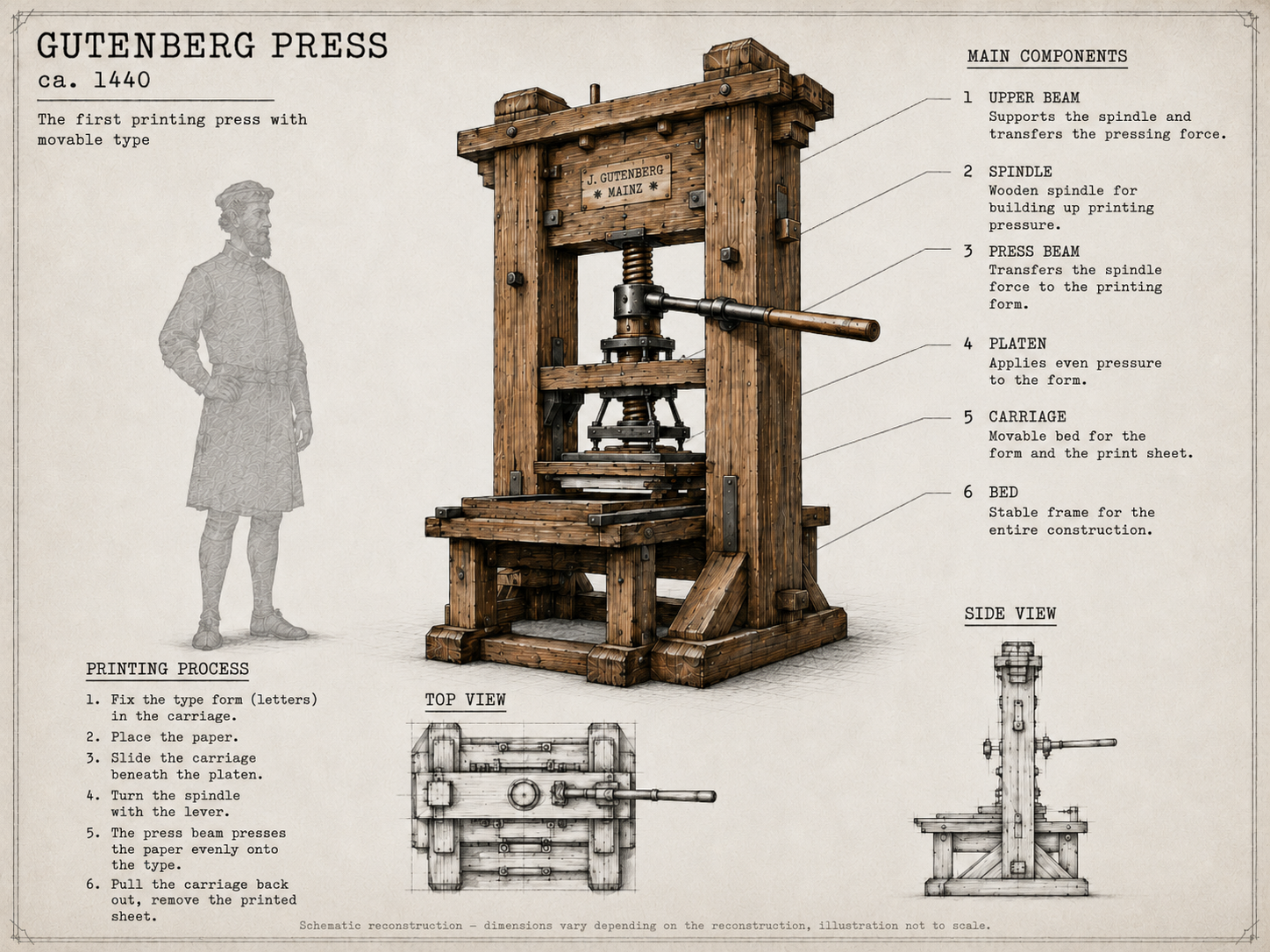

Alla fine di questo tutorial, fornisco anche materiale didattico illustrato sulla tipografia Gutenberg sia in inglese che tedesco.

📷 Ecco il mio link Instagram:
>https://www.instagram.com/p/Da0ZxE2AsSw/

Il modello completo è stato progettato in SketchUp Make.

Ho creato prima la pressa come modello 3D per verificare:

🔹 le proporzioni🔹
complessive, il movimento del tavolo🔹
di stampa, la posizione della leva
🔹, il meccanismo🔹
a elastico, l'ordine in cui devono essere assemblate
🔹 le parti, se tutti i componenti possono essere realizzati con un unico materiale da 3

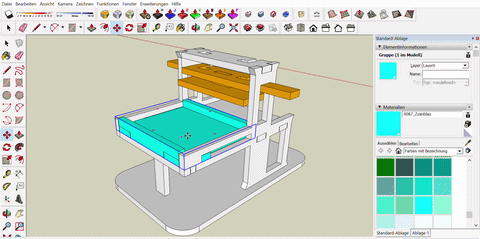

Il modello 3D era particolarmente utile per identificare collisioni e pianificare la sequenza finale di assemblaggio. Qui puoi vedere il meccanismo di funzionamento nel design:

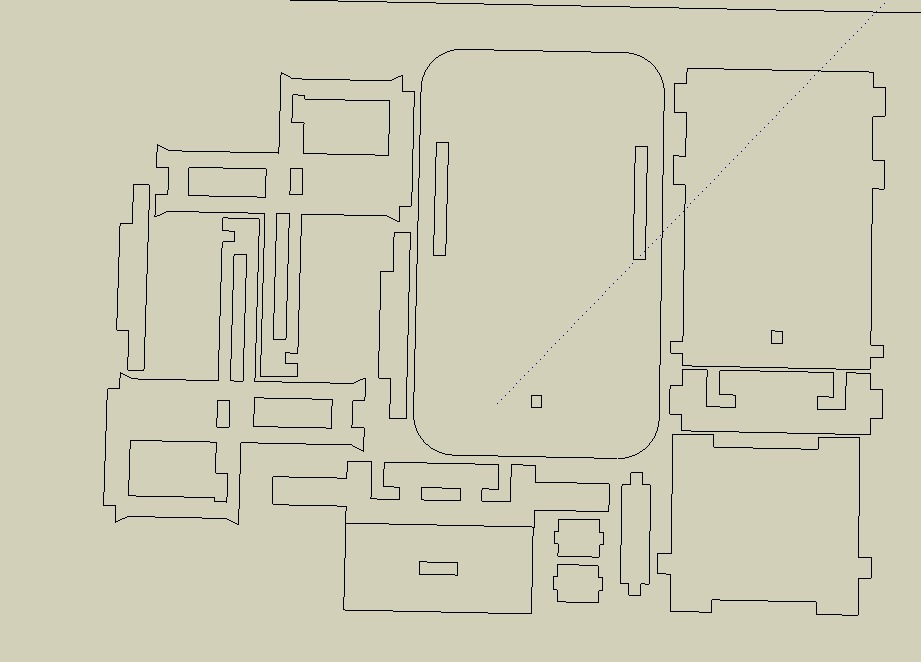

Quando sono stato soddisfatto dei risultati, il design è stato convertito in file piatti per taglio laser.

Importa i file di taglio (dxf / svg) nel software laser.

Prima dell'elaborazione:

1. Tieni incisioni e linee di taglio su strati separati.
2. Conferma che le dimensioni non sono cambiate.
3. Controlla che il foglio sia esattamente spesso 3 mm.

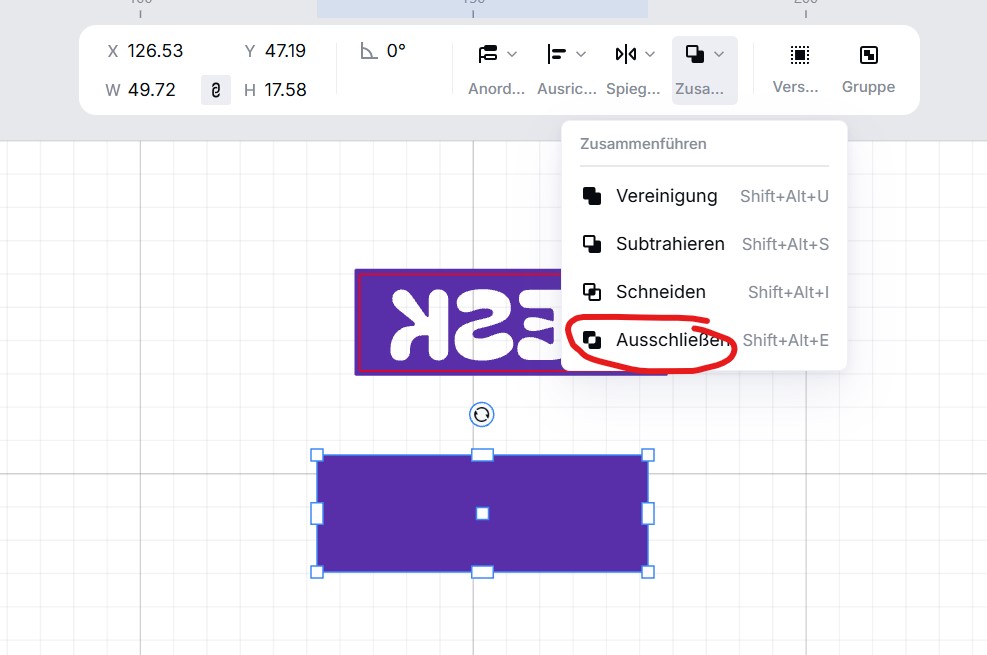

4. Specchia tutto il testo e la grafica per il timbro in gomma (vedi le immagini sotto) e inserisci il testo in un rettangolo per incidere solo la parte esterna al testo.
5. Esegui un piccolo test del materiale prima di produrre il kit completo.

Il design del francobollo può essere facilmente sostituito con:

✏️ il nome🏫
di uno studente, un logo
🔤 scolastico, una parola
⭐ breve, un simbolo o una piccola illustrazione

Posiziona il compensato da 3 mm piatto all'interno del taglio laser e fissalo contro i movimenti.

Impostazioni suggerite

Macchina: P2
Materiale: compensato
di tiglio da 3 mmModalità: Cut
Potenza: 80%
Velocità: 25 mm/s
Passi: 1

Dopo il taglio:

🔹 rimuovi attentamente le parti🔹
, controlla che tutte le fessure siano completamente aperte
🔹, leggermente si possono svuotare segni di fumo visibili se necessario
🔹. Tieni insieme i pezzi per ogni kit

Per la preparazione in classe, ogni set può essere conservato in una busta etichettata o in un piccolo sacchetto di carta.

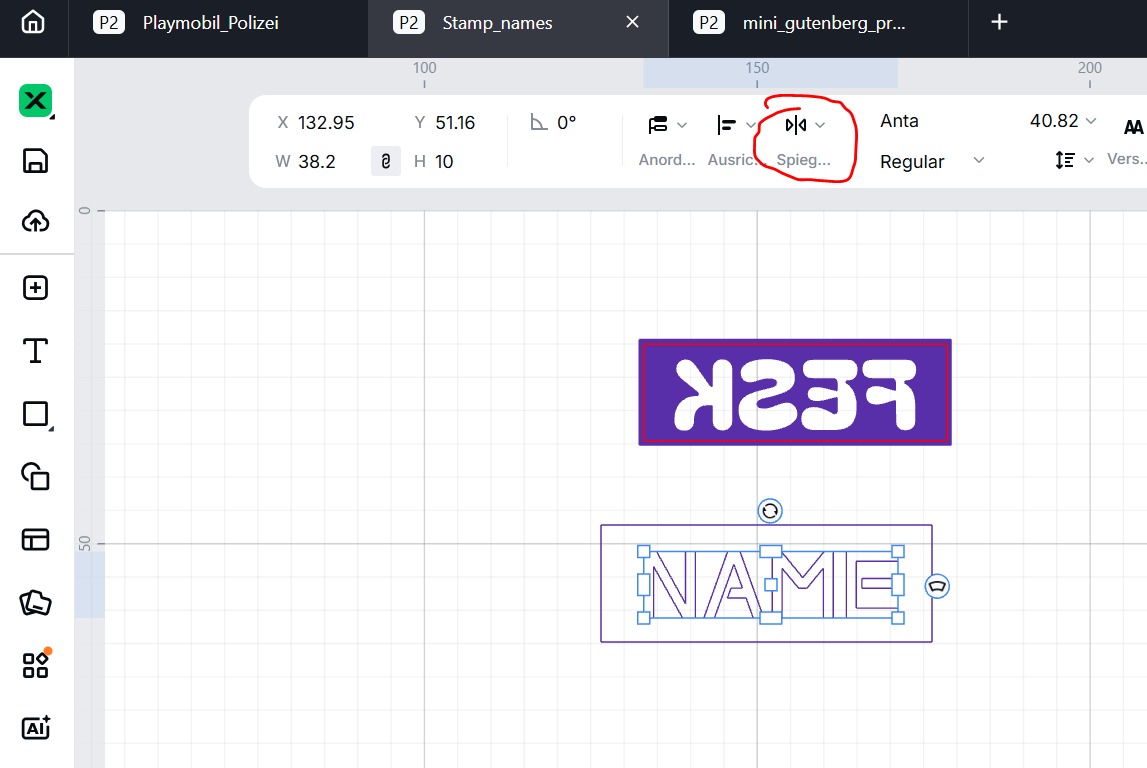

La grafica del francobollo deve essere specchiata prima dell'incisione, affinché la stampa finita appaia correttamente.

Impostazioni incisione

Macchina: P2
Materiale: gomma
a timbro sicura per laser< "strong-data-start="4622" data-end="4631">Modalità: Incidere
Potenza: 70%
Velocità: 500 mm/
sLinee per centimetro: 160
Passa: 2

Cutting Settings

Potenza: 60%
Velocità: 14 mm/s
Passa: 1

Dopo l'elaborazione::4852"Passa: 1p data-start="4880" data-end="4897"Dopo l'elaborazione:

1. Pulisci attentamente la superficie incisa.
2. Controlla che le aree di stampa rialzate siano chiaramente visibili. Se necessario, fai un altro passaggio così l'incisione diventa più profonda!
3. Effettua una stampa di prova.
4. Attacca il pezzo di gomma finito centralmente sotto la piastra di legno (mostrato nell'assemblaggio a passi)

L'ordine di assemblaggio è importante perché i componenti mobili vengono inseriti prima che il secondo pannello laterale chiuda il telaio.

Passo 1 – Costruisci la prima metà

Attacca il primo pannello laterale alla base e aggiungi le parti di collegamento mostrate nell'animazione di assemblaggio.

Mantieni la struttura dritta e controlla che tutte le schede siano completamente inserite.

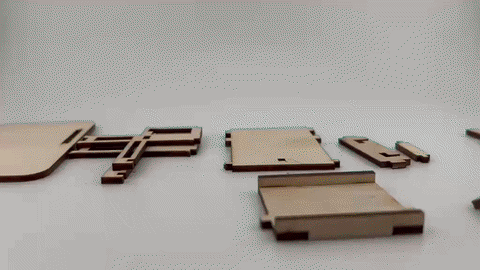

🎞️ GIF 1: Assemblaggio della prima metà

Passo 2 – Prepara le parti mobili

Assembla il tavolo di stampa mobile.

Poi assembla l'unità di pressatura superiore e collegala con l'elastico come mostrato. L'elastico mantiene insieme il meccanismo e successivamente aiuta la pressa a tornare alla posizione di partenza.

Passo 3 – Inserisci il meccanismo

Inserisci la tabella di stampa mobile nella prima metà del telaio.

Poi inserisci l'unità superiore già assemblata con la piastra di pressa e l'elastico nelle sue guide.

Passo 4 – Completa il Frame

Attacca il secondo pannello laterale e chiudi la costruzione.

Infine, installa la leva laterale e testa l'intero movimento prima di applicare la colla.

Controlla che:

⚙️ la tabella può spostare⬆️
la pressa ritorna verso l'alto
↕️, la piastra di pressa si muove verticalmente
🟡, l'elastico non è troppo allungato

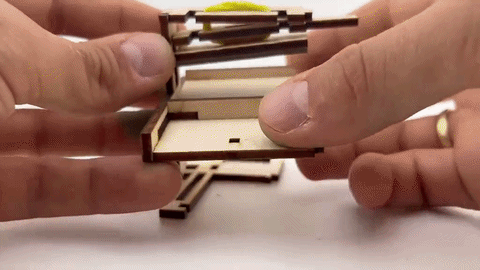

🎞️ GIF 2: Assemblaggio finale e installazione delle parti mobili

Si può aggiungere una piccola quantità di colla se le singole giunture sono allentate. Con scanalature calibrate con precisione, la maggior parte dei componenti può anche essere assemblata come connessioni press-fit.
