Birdnet, распознавание живой птичьей песни, #1PercentMakerChallenge.
Инструкция
6d2741679c09243d
.jpg
Показать ещё 7
624
Информация
Это часть системы, которая обнаруживает и распознаёт птиц по их песне. Плата на плате и гравировочный металлический корпус с лазером xtool.
Больше подробностей и файлов на моём GitHub : https://github.com/lhanneus/bird_ai_pcb
Инструкция
1
Шаг1: Фрезерование материала FR1
Предпросмотр
Предпросмотр
Предпросмотр
Фрезеруя материал FR1 с помощью ЧПУ, файл png соответствует точному размеру модели.
2
Шаг2: Гравируйте печатную плату лазером Xtool F1 или F2
Предпросмотр
Предпросмотр
Гравируйте печатную плату лазером Xtool F1 или F2.
Многократные проходы на максимальной мощности с ИК-лазером.
Гравировка файла PNG
3
Шаг3: Паяльная паста и нагревательные компоненты
Предпросмотр
Предпросмотр
Предпросмотр
Предпросмотр
Здесь я использовал паяльную пасту низкой температуры ~160°C.
Электронные компоненты:
| Part | Reference | Количество | Notes |
|---|---|---|---|
| MCU Board | Seeed Xiao ESP32-C6 | 1 | Main controller |
| Microphone | ICS-43434 breakout плата | 1 | I2S MEMS microphone |
| PCB | Custom PCB | 1 | файлы KiCad/Gerber предоставлены |
| Connector< | td align="left">6-pin connector1 | ||
| Metal Case | 1 | ВАЖНО: Требуется для защиты от помех | |
| Antenna | Внешняя WiFi-антенна (U.FL) | 1 | Для расширенного диапазона |
| part | Reference | Количество< | th align="left">Notes|
|---|---|---|---|
| MCU Board | Seeed Xiao ESP32-C6 | 1 | Главный контроллер |
| Микрофон | ICS-43434 breakout board | 1 | I2S MEMS микрофон |
| PCB | Custom PCB | 1 | Файлы KiCad/Gerber предоставлены |
| Connector | 6-контактный разъём | 1 | |
| Enclosure | Metal Case | 1 | ВАЖНО: требуется для защиты от помех |
| Antenna | Внешняя WiFi-антенна (U.FL) | 1 | Для увеличения дальности |
4
Шаг4: Найдите чёрный металлический корпус и выгравируйте его
Предпросмотр
Предпросмотр

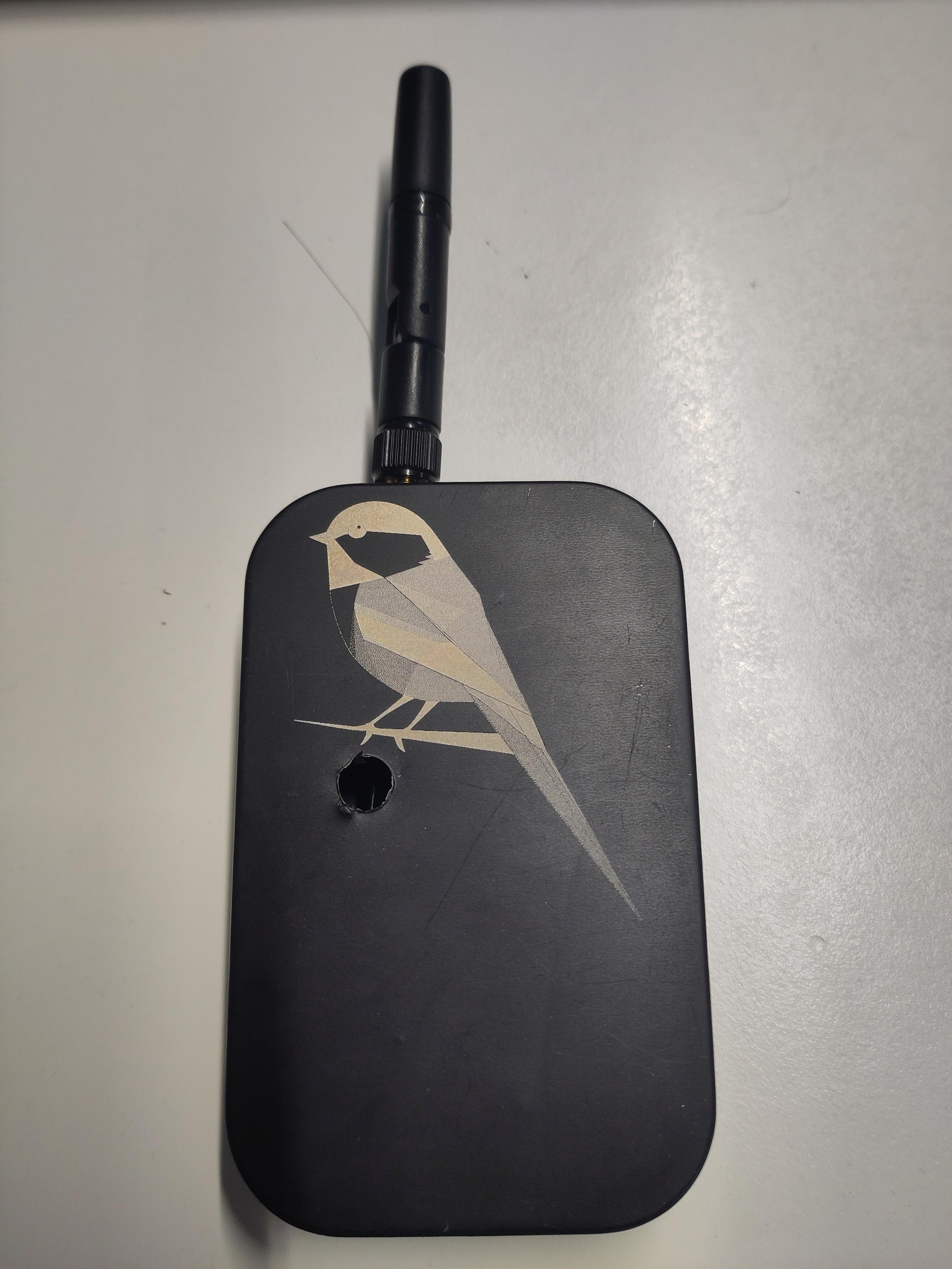

Гравировка была выполнена с помощью Xtool F1 на чёрной металлической коробке. Оригинальный дизайн птицы частично был создан с помощью искусственного интеллекта во время путешествия.
5
Шаг5: Прошить прошивку, чтобы отправить звук на Rapsberry Pi
Предпросмотр
Прошить ESP32 с этой прошивкой, затем настроить Wi-Fi и подключить его к вашей системе Birdnetgo
6
Шаг6: Распознавайте живых птиц с помощью сетки и делитесь своими данными.
Распознавайте живых птиц с помощью сетки и делитесь своими данными.
