Pruebas de rejilla S1 20W para tilo OmTech 3mm
Instrucción
Información
Cuando un material nuevo llega (especialmente en un acuerdo relámpago — sin arrepentimientos), el primer paso es una cuadrícula de prueba antes de comprometerse con un proyecto real. Este es el proceso que uso para hacer pruebas de corte y grabado en el S1 20W y mantener esos resultados organizados para futuras referencias.
Instrucción

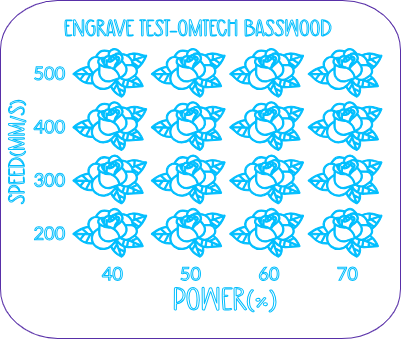

Paso1: Creación de una cuadrícula de ensayo de materiales
Empieza seleccionando un icono de prueba que grabe bien, que reduzca la escala para guardar el material y que tenga suficiente detalle para mostrar cómo responde el material en cada configuración. Los elementos gratuitos o cualquier cosa de tu propia biblioteca funcionan muy bien aquí: líneas limpias y detalle moderado son el punto ideal. Evita cualquier cosa demasiado intrincada o demasiado sencilla.
Abre la ventana de la Red de Materiales e introduce tu potencia máxima, velocidad, número de filas y columnas, y el espacio. Ajusta el espaciado al mínimo para conservar material. Una vez generada la cuadrícula, xTool Studio te permite manipular objetos individuales para ajustar el espaciado, la fuente y el tamaño directamente en el lienzo — aprovecha esto para reducir el desperdicio antes de tocar el material.
Paso2: Comprobando la configuración de la cuadrícula y creando una línea de corte
Antes de ejecutar cualquier cosa, revisa los ajustes de cada elemento de la cuadrícula para confirmar que no se ha cambiado nada durante los ajustes de diseño. Una vez confirmados los ajustes, coloca el material sobre la cama de panal, revisa la distancia y marca el perímetro.
Si quieres cortar la cuadrícula terminada de una lámina de material más grande, usa la herramienta Formas para dibujar un cuadrado alrededor de toda la cuadrícula y centrarla. Pon ese cuadrado en "Ignorar" por ahora — lo activarás después de completar el grabado. Esto mantiene el camino de corte listo sin interferir con la prueba.
Paso3: Ejecutando la cuadrícula de pruebas y revisando resultados
Ejecuta el archivo.
Cuando termine el trabajo, revisa los resultados sin mover la cabeza láser ni el material. Si algo necesita otro pase o un ajuste de configuración, dejar todo en su sitio significa que no tendrás que volver a correr distancia ni reajustar el perímetro.
Cuando estés satisfecho con los resultados, cierra la tapa, vuelve al lienzo, selecciona todos los elementos de la cuadrícula y cambialos a "Ignorar". Luego selecciona el cuadrado perimetral y cambia para cortar. Usa el encuadre para confirmar que no se ha desplazado nada y, si todo parece bien, pasa la lima para cortar la cuadrícula y liberar la plancha.
Sigo los mismos pasos para determinar los mejores ajustes de "corte" para el material. (hay imágenes tanto de recorte como de grabado en este proyecto) Dependiendo del grosor real, la densidad y uniformidad del pegamento, los ajustes de los materiales pueden variar de lote en lote y a veces de hoja en lámina.
Paso4: Organizador de Cuadrícula de Materiales
Las rejillas de materiales están en una mini caja — tipo desmontable, como un archivador — por lo que son fáciles de coger y comparar sin cavar. Cada nuevo material también recibe una hoja técnica generada mediante un proyecto de chat de IA creado específicamente para esto. El resultado es un documento formateado de forma consistente que cubre la configuración, la preparación del material, las notas y las especificaciones completas del material. Esas hojas están en una carpeta de escritorio y en una carpeta física, donde la hoja y la cuadrícula de prueba pueden almacenarse juntas. Los materiales que uso regularmente se quedan en la caja delantera; Los materiales puntuales y de temporada van en la carpeta y apartados del camino
