[Laser cut and engrave] Laser Engraved Transparent Acrylic Etching Test Grid with Power Percentages — Project made with xTool F1 machine for Laser cut and engrave.

Lasergraviertes transparentes Acryl-Ätzgitter mit Leistungsprozenten

Anleitung

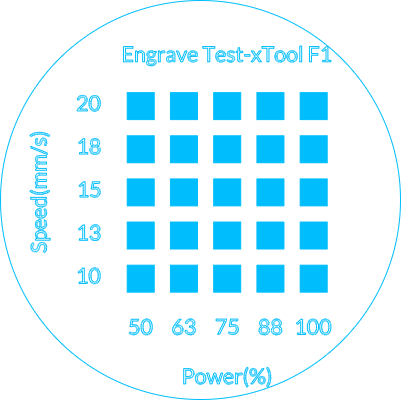

F1 clear acrylic engrave grid test

.xcs

Anwendungsszenario

Laserbearbeitung

Maschine & Modul

xTool F1

2W, 10W

Kompatible xTool Maschine

F2 Ultra UV

80W

55W

P2S

55W

Verwendetes Material

3mm Transparentes Acryl

866

Information

      Ich versuche, Ornamente mit klarem Acryl auf der F1 zu machen, aber es gibt keine oder nur sehr wenige Fassungen.  Die auf den Bildern gezeigte Textur stammt von der Tempera-Farbbeschichtung, ich habe eine Schaumstoffrolle verwendet, um die Farbe aufzutragen.  Das letzte Bild ist eine fertige Darstellung eines Ornaments mit einigen Details.  Ich werde eine Datei posten, in der ich früher an der Gravur gearbeitet habe.

Anleitung

Schritt1: Gravur von klarem Acryl

Wie beschrieben, habe ich das klare Acryl mit Temperafarbe bemalt und eine Schaumstoffrolle verwendet, um Pinselstriche zu minimieren. Im Laufe der Zeit habe ich mich jedoch von der Temperafarbe entfernt, denn egal was passiert, die Farbeffekte zeigten sich im endgültigen Gravur, was für manche Anwendungen ein interessanter Effekt wäre. Außerdem, Ich konnte verschiedene Farben nicht zuverlässig ins Acryl ätzen, also habe ich die Bilder in Strichzeichnungen umgewandelt, was sehr geholfen hat. Einige der Probleme, auf die ich gestoßen bin:

Wenn die Laserleistung zu hoch ist, schmilzt das Acryl, was die Oberfläche beschädigt und das Acryl beschädigt, was zu einer verworfenen Gravur führt,
wenn die Lasergeschwindigkeit zu niedrig ist, es schmilzt auch das Acryl, was die Oberfläche beschädigt und das Acryl beschädigt, Was zu einer verworfenen Gravur für
die Bitmap führte, ich habe in GIMP ein Schwarz-Weiß-Farbverlauf erstellt und versucht, einen Unterschied in der Gravurmenge je nach Farbe zu erzielen, aber ich habe kaum eine Veränderung der Gravurintensität bemerkt, abgesehen von dem offensichtlichen Weiß und Schwarz
Am Ende habe ich mich für die meisten Gravuren mit 50% Stärke entschieden. 400 mm/s und 200 Linien pro cm. Ich konnte keine zuverlässige Gravur für eine farbige Bitmap erreichen, bis ich die Bitmap in Linienzeichnungen umgewandelt hatte, wodurch sie schwarz-weiß wurde.
