Faltendes Herz

BEARBEITET AM 26.01.: Ich habe diesen Gegenstand mit einer alternativen Herstellungsweise neu erstellt. Lies bis zum Ende, da einige Änderungen im Prozess im letzten Schritt vermerkt sind. Artikel mit möglichen Änderungen/alternativen Methoden sind in der gesamten Anleitung mit einem Sternchen (*) vermerkt. Die XCS-Datei mit den Änderungen trägt die Beschriftung "Herz falten mit Dowel".

Das war eine Idee, die ich hatte, seit ich letzten Sommer meine Lasermaschine bekommen habe. Ich habe im Dezember angefangen, es zu entwerfen, und habe vor ein paar Wochen endlich meinen ersten Schnitt gemacht. Nach ein paar weiteren Tweeks hatte ich das Gefühl, dass es genau richtig sein würde.

Ich habe das von xTool bereitgestellte Bild des Herzens verwendet und es dann in mein Kunstprogramm auf meinem iPad übertragen. Nachdem ich das Design festgelegt hatte, habe ich es als SVG in XCS importiert und ein paar Größenanpassungen vorgenommen. Danach habe ich es zurückverfolgt und dann meinen Import gelöscht. Dann habe ich jeden Teil mit geritzten Buchstaben beschriftet. Zum Schluss fügte ich meinen Text zu den beiden Herzhälften und dem größeren Rückenherz hinzu, das graviert werden sollte.

Voilà! Ein Faltherz-Design wurde angefertigt, um diesem Seelenverwandten in deinem Leben die andere Hälfte deines Herzens zu zeigen!

Ich schreibe dieses "How-to", während ich eines davon mit diesen neuen Einstellungen anfertige. Abschließende Gedanken dazu, wie das zusammengelaufen ist, und Ratschläge, was man anders machen kann (falls überhaupt), sind im letzten Schritt.

Lade die angehängte Datei herunter und öffne sie in XCS.

Hinweis: Ich habe 1/4" Holz verwendet, aber das kann mit jeder Dicke verwendet werden. Allerdings kann Schritt 9 (der optional ist) mit dünnerem Holz schwierig sein.

*In Rot ein 1/4" Brett vorlackieren. Du solltest mindestens ein 7" x 7"  oder größeres Board haben. Das habe ich verwendet. (Optional: Du könntest mit dem roten Streichen warten, bis du die Teile herausgeschnitten hast. Das bedeutet, das letzte Herz nach dem Trocknen der Farbe zu gravieren. Es kann einfacher sein, als die verkohlten Kanten der Farbe zu streichen, wenn sie nicht entfernt werden können. Siehe Schritt 4 und 6.)
Ich habe drei Schichten aufgetragen und zwischen jeder Schicht trocknen lassen.
Bereite ein weiteres 1/4"-Brett mit etwa 30 x 30 cm oder größer vor. Meistens trage ich vor dem Gravieren eine Schicht Polyspray auf, aber da ich die Teile von diesem Brett schleifen werde, warte ich bis kurz vor der Endmontage mit dem Klarlack

Das sind die Stücke von Canvas 1.

Vergiss nicht, vor den Schnitten einen Rahmen laufen zu lassen.
Sobald der Durchlauf abgeschlossen ist, entferne ALLE Teile und behalte die kleinen Kreise, die geschnitten wurden, da du sie später vielleicht noch brauchst.

Die Einstellungen für das bemalte Brett sind ähnlich, außer dass ich einen zusätzlichen Durchgang für die Schnitte hinzugefügt habe. Das liegt an der Farbe. Da ich drei Schichten hatte, wollte ich sicherstellen, dass der Schnitt komplett durchgeht.
*HINWEIS: Sollten Sie sich entscheiden, die Alternative zu machen und diese nach dem Schneiden zu streichen, wählen Sie die zu gravierenden Buchstaben aus, um sie zu ignorieren, und ändern Sie Ihren Schnittdurchgang auf 3 statt 4. Wenn du nach dem Malen gravieren willst, ändere das Ignorieren auf Ausgabe und setze den Rest von Canvas 2 auf Ignorieren.
Die kleinen roten Kreise sind wichtig, die du behalten solltest, also behalte sie auch auf. Wenn du welche verlierst, hast du die unbemalten Ersatzkreise als Backup.
Sobald die Schnitte fertig sind, wirst du höchstwahrscheinlich Verkohlungen haben (wenn du nicht maskiert hast, wie ich es nicht getan habe – siehe Bild der Teile oben), die nicht mehr entfernt werden können. Kein Problem. Entfernen Sie so viel wie möglich von den kleinen Herzen, den Seitenbalken (winzigen Quadraten) und dem größeren Rückenherz. (Die kleinen Kreise sind nicht wichtig, um die Kohle zu entfernen). Kleben Sie die Buchstaben ab und tragen Sie eine rote Farbe auf das Verkohlte (Schritt 6). Achte darauf, nicht zu nah an das Klebeband heranzukommen, wie es später beim Entfernen des Klebebands zu sehen ist.


Bring alle Teile (außer den kleinen Kreisen – die werden in Schritt 7 verwendet) dorthin, wo du schleifen und malen/beizen machst.
Schleifen Sie die schlichten Holzstücke. Ich benutze normalerweise einen Palmschleifer und Schleifpapier mit 400 Körnung. Ich schleife sowohl Vorder- als auch Rückseite jedes Teils sowie die Kanten, um so viel Verkohlung wie möglich zu entfernen. Obwohl ich einige dieser Teile dauerhaft abdecken werde, da sie zusammengeklebt werden, schleife ich trotzdem alle Seiten. Schleife auch die Rückseite des größeren roten Herzens. (Die Kante dieses Herzens wird später geschliffen.
HINWEIS: Beim Schleifen der Kanten ist nicht viel Druck nötig. Lenken Sie leicht hin und her. Du solltest die Kante nicht stark verziehen, da die Teile später ausgerichtet werden müssen. Mach dir keine Sorgen, wenn du nicht alle Kohlen bekommst, da später noch mehr geschliffen wird.
WICHTIG: Auf dem oben gezeigten Bild wirst du sehen, dass ein Teil auf zwei der Teile eingekreist ist. Seien Sie hier beim Schleifen extrem vorsichtig, da das Holz dünn ist und bei zu viel Druck spalten kann. Ich bin einmal drüber gefahren, nur um die Hauptverzaibung zu entfernen, und werde diese Bereiche nicht erneut schleifen, da sie letztlich verborgen bleiben.

Streiche die Ränder der roten Herzen und der Seitenleisten neu (falls nötig – siehe Schritt 4). Trocknen lassen.
Ich habe die vorderen Herzhälften mit den Anführungszeichen befleckt. Ich verwende gerne Gel-Flecken, da sie sich leicht auftragen lässt und nach dem Abwischen sehr schnell trocknet. Beachten Sie jedoch, dass der Teil der Beize, der in die Briefe kommt, etwas länger zum Trocknen benötigt. Normalerweise gebe ich ihm einen halben Tag.

*HINWEIS: Wenn Sie die Dübelstange verwenden, können Sie diesen Schritt überspringen, indem Sie einfach ein 3/4" Stück des Dübels abschneiden und das für Ihr Scharnierstück verwenden.

Um dein Scharnierstück zu bilden und während die anderen Teile trocknen, sammle die kleinen runden Kreise. Du willst 4 rote Stücke. Den Rest in Reserve halten.
Verwenden Sie Cyanoacrylat (Sekundenkleber), setzen Sie einen Punkt oben auf einen Kreis und fügen Sie vorsichtig ein Stück darauf an. Achte darauf, dass sie so nah wie möglich an den äußeren Rändern übereinstimmen. Auch wenn sie nicht perfekt sein müssen, funktionieren sie später nicht mehr für den Hing mit zu viel Überhängung. Ich verwende gerne 2P-10 dicken gummiierten Kleber, da ich dadurch etwa 10 bis 15 Sekunden Arbeitszeit vor dem Kleben habe.
Mach diesen Schritt noch einmal mit zwei weiteren Stücken. Es sollten jetzt 2 Stapel zu je 2 Teilen sein. Ich benutze gerne meine Reservestücke, um mehrere Stapel zu machen.
HINWEIS: Es ist nicht wichtig, dass eine Oberfläche rot ist. Ich mag einfach dieses kleine bisschen zusätzliche Dicke, das die Farbe bietet.
Von den Stapeln, die du hast, wähle zwei davon aus und klebe sie zusammen, um einen Stapel von vier Stücken hoch zu bilden. Auch hier mache ich das gerne mit meinen Ersatzteilen, bis ich ein paar Stapel habe, die so gleichmäßig wie möglich an den Rändern sind. Aufgrund der Größe sind diese schwer abzuschleifen. Wenn nötig, tun Sie dies mit einem kleinen Blatt Papier von Hand.
Schließlich, für die Festigkeit und um eine gute Verbindung aller vier Teile zu gewährleisten, überziehe ich die Außenseite jedes Stücks mit einer dünnen Schicht Sekundenkleber. Ich benutze eine Wegwerfbürste oder eine Silikonbürste, um das aufzutragen. Diese Schicht darf nicht dick sein, da Sie sie als Scharnier einsetzen und sie diese Funktion später nicht beeinträchtigen möchten. Lass diese bis später stehen.
*Einige haben vorgeschlagen, einen Stab zu verwenden. Solange ihr könnt, wollte ich euch zeigen, wie ich dieses Herz mit meinem Laser für alle Holzteile gebaut habe.

Nimm deine Figuren mit der Markierung "A Top" und "A Bottom". Mit demselben Kleber wie zuvor trage ich den Kleber schnell auf die Oberfläche (etwa 1/4" vom Rand entfernt), auf der "A Bottom" steht. Drücke das "A-Top" darauf und richte die äußeren Kanten des Herzens aus. Das muss so gut wie möglich passen.
Mach dasselbe mit den Figuren mit "B Top" und "B Bottom".

Nimm die beiden gebeizten Halbherzen und klebe sie mit demselben Kleber auf "A" und "B", wobei die Ränder wie in Schritt 8 ausgerichtet sind.
TIPP: Benutze einen der Stapel von 4 kleinen Kreisen aus Schritt 7 (oder den Stab), um die Löcher am Boden auszurichten. Klebe aber nicht zu viel Kleber um das Loch herum, da das Scharnierstück durch das Auslaufen von der Kante fixieren kann und du es dann ausbohren musst. (Frag mich, woher ich das weiß – und daher der Grund für die zusätzlichen kleinen Kreise).

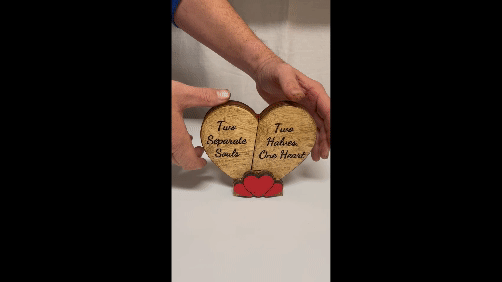

Das Ergebnis sind zwei Hälften eines Herzens, die sich aneinanderreihen und ein ganzes Herz bilden, wobei die Löcher am Boden überlappen. Richtig gemacht, sollte der Stapel aus vier kleinen, zusammengeklebten Kreisen durch beide Löcher gleiten und einen Drehpunkt bilden, der es ermöglicht, dass die Herzhälften "schwingen" können. Wenn ich das gleiche Holzdicke verwenden würde, wäre jede Hälfte höchstens 0,75" dick.
An diesem Punkt schleife ich die Kanten gerne nochmal, um sie gleichmäßig und richtig auszurichten. Wenn du abenteuerlustig bist, könntest du sogar eine leichte Runde am Rand machen. Nachdem das erledigt ist, trage ich eine weitere Schicht Beize auf die Oberseite und diesmal auf die Ränder auf.

Sobald die Beize getrocknet ist, trage ich auf beide Hälften eine Poly-Sprühschicht auf, um einen leichten Glanz zu verleihen.

Dieser Schritt ist keine Voraussetzung, kann aber eine wunderbare Möglichkeit schaffen, das Stück zu präsentieren, indem man Magnete hinzufügt, damit die Herzhälften zusammenhalten.
Zuerst brauchst du zwei Magnete. Ich habe 10mm x 1mm Magnete verwendet, die ich bei Amazon gefunden habe. Wenn Sie diese Magnete verwenden, nehmen Sie einen 3/8" Forstner-Bohrer und bohren Sie auf der Innenseite beider Hälften der Herzen etwa einen halben Zoll Durchmesser ein flaches Loch. (Verwenden Sie einen Lochloch, um genau die Mitte zwischen Vorder- und Rückseite der Herzhälften zu markieren, damit das Bohren leichter beginnen kann). Mach dieses Loch so tief, dass die Dicke deiner Magnete entspricht. Setze einen Magneten trocken an, um sicherzugehen, dass er waagerecht oder knapp unter die Holzkante kommt. Mach das auf beiden Seiten. Wenn du fertig bist,
klebe die Magnete mit demselben Kleber wie in den vorherigen Schritten fest.
WICHTIG: Magnete haben eine umgekehrte Polarität. Wenn du die Magnete falsch verklebt, werden sie sich gegenüberstehen, anstatt sich gegenseitig angezogen zu fühlen. Achte darauf, dass sich die beiden nach außen gerichteten Seiten gegenseitig anziehen.

HINWEIS: Bevor Sie diesen Schritt machen, falls Sie dieses Stück noch nicht graviert haben, tun Sie dies vor dem Fortfahren und entfernen Sie anschließend die Rückstände.

Sobald das Herz trocken ist, lege es flach mit der bemalten Seite nach oben. Nimm dein Scharnierstück (das, was für dich am besten funktioniert hat – oder das Stabstück) und trage großzügig Sekundenkleber am unteren Rand auf. Setzen Sie ihn in das Loch und drehen Sie ihn, um den Kleber gleichmäßig zu verteilen. Lass das komplett aushärten, bevor du weitermachst, etwa 1 bis 3 Minuten wären am besten.
Als Nächstes nehmen Sie die beiden Seitenbalken und kleben Sie die kurze Seite mit der roten Seite nach oben zum Herzen an die untere Kante an jeder Ecke. (Siehe Bild). Lass diese setzen.

Dieser Teil erfordert die Verwendung der auf dem Bild gezeigten Teile. Insgesamt vier Stücke.

Lege die fleckige Vorderseite mit der Vorderseite nach oben. Verwenden Sie die Notenlinien als Leitfaden und kleben Sie das ganze Herz an. Zentriert es und lasst es ein paar Sekunden einstellen. Nach derselben Methode werden die beiden Herzhälften auf jede Seite angewendet. Ein paar Sekunden einwirken lassen.

Dein Frontpanel ist jetzt fertig. Stell es zur Seite. Dies wird das letzte Element unseres Montageprozesses sein.

Der Zusammenbau des Folding Heart ist ziemlich unkompliziert. Lege zuerst die rechte Hälfte des gefleckten Herzens darauf und passe das Loch über das Scharnierstück, das vom hinteren Herz herausragt. Lege die linke Hälfte wieder darauf, um das Loch über das Scharnierstück zu setzen.

Teste das Öffnen und Schließen der beiden Hälften. Wenn du das Scharnierstück schleifen musst, um die beiden Hälften sanfter zu schwingen, entferne sie und schleife es leicht von Hand ab. Achte darauf, den Staub vor dem Austausch der beiden Herzhälften abzuwischen.

Sobald man mit der Schaukel zufrieden ist, schließt man die Herzhälften. Richte es mit dem hinteren Herz aus.

*Trage einen dünnen Kleberstreifen an die Enden beider Seitenstangen und einen sehr kleinen Tropfen auf die Spitze des Scharniers. (Siehe das obige Bild). Wenn du zu viel Kleber auf das Scharnierstück machst, schwingen die Herzhälften nicht, also benutze dabei einfach einen Tropfen. Leg die Vorderseite vorsichtig auf die Seitenstangen und das Scharnier und richte die linke und rechte unteren Ecken mit den Seitenleisten aus. Drück fest nach unten. Gib dir ein paar Sekunden Zeit zum Setzen und führe dann deinen Schwungtest erneut durch. Die beiden Hälften sollten sich reibungslos bewegen.

Stellen Sie das Faltherz auf und überprüfen Sie Ihren Schwung erneut. Wenn es richtig funktioniert, solltest du ein abgeschlossenes Projekt haben.

HINWEIS: Das Abschließen dient nur der Präsentation und der Neuheit. Er steht geschlossen, aber um Kippen und zukünftige Schäden zu vermeiden, wird empfohlen, offen zu stehen.

Jetzt, da ich das mit meinen neuen Einstellungen erstellt habe, bin ich zu einigen Schlussfolgerungen gekommen.

1. Ich denke, das hintere Herz nach dem Schneiden wäre besser. Wie du sicher auf den Fotos siehst, zeigen die roten Herzen (sowohl vorne als auch hinten) trotz etwas Schleifen und Neulackieren der Kanten immer noch die Rauheit durch die Farbe. Zurück zu Schritt 2: Ich würde wahrscheinlich den Male-Schritt entfernen und das in Schritt 6 machen. Nach der ersten Schicht würde ich trotzdem mindestens zwei Schichten Farbe mit leichtem Schliff auftragen.
2. Ich würde die Worte auf dem hinteren Herz leicht nach links verschieben. Dadurch kann die vollständige Aussage angezeigt werden, wann die Hälften "schwingen" öffnen.
3. Setzen Sie etwas Sekundenkleber auf die Rückseite des Hauptherzens, wo das "Scharnier"-Stück sichtbar ist. Das ermöglicht eine stärkere Bindung.

*Ich habe das Ganze nachgearbeitet, indem ich die Teile erst nach den Schnitten bemalt habe. Es ermöglichte es, alle Teile aus einem einzigen 15" x 15" Birkenbrett zu schneiden. Außerdem war es viel einfacher, alles zusammenzubekommen, und es hat die Zeit um etwa 30 Minuten verkürzt, weil man die verkohlten Kanten nicht ausbessern musste. Außerdem habe ich aus Schritt 7 einen 3/8" Dübelstab für das "Scharnier" verwendet, sodass ich die kleinen Kreise vermeiden konnte. Bei Schritt 13 empfahl ich, einen Tropfen Kleber am Ende dieses "Scharniers" aufzutragen, um es an der Frontplatte zu halten. Ich habe das bei der neuen Einrichtung nicht gemacht, um beim Öffnen und Schließen des vorderen Herzens Flexibilität im Dübel zu ermöglichen.

Wenn du das ausprobierst und dir einfällt, welche Änderungen vorgenommen werden könnten, lass es mich gerne wissen. Ich werde immer versuchen, das zu verbessern.
